Microscopi per l'analisi della pulizia e delle particelle
Il controllo dei contaminanti è essenziale nella produzione di precisione, in particolare nei settori quali quello automobilistico, aerospaziale e dei dispositivi medici, dove anche particelle microscopiche possono compromettere le prestazioni o causare guasti al sistema. I microscopi per l'analisi della pulizia e delle particelle di Evident sono progettati per aiutare i produttori a rispettare in modo affidabile gli standard di pulizia tecnica.
Progettati sia per operatori esperti che per principianti, questi sistemi automatizzati semplificano il processo di ispezione grazie a software intuitivo e potenti strumenti di imaging. Dallo sviluppo al controllo di qualità finale, i microscopi per l'ispezione della pulizia di Evident consentono un rilevamento e un'analisi rapidi e accurati della contaminazione da particolato, contribuendo a una maggiore qualità del prodotto, una maggiore durata dei componenti e una maggiore affidabilità.
Esplora le nostre soluzioni per rendere le ispezioni di pulizia più facili, più veloci e più coerenti.
Sistemi di ispezione della pulizia

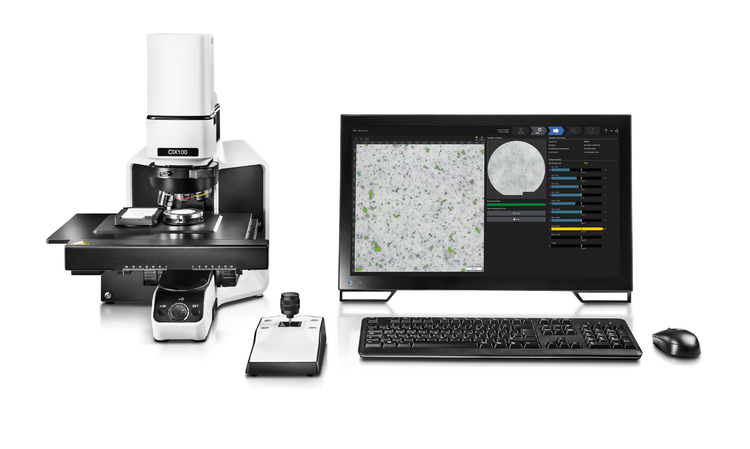

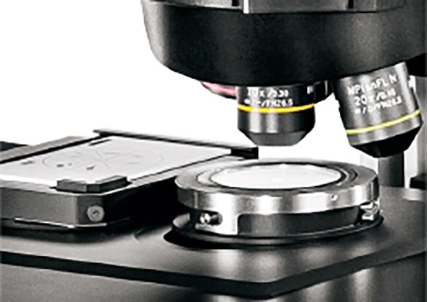

CIX100
Il sistema di ispezione CIX100 supporta analisi di pulizia tecnica rapide e affidabili per i produttori che desiderano elevati standard di qualità. Progettato per l'acquisizione, l'elaborazione e la documentazione efficienti dei dati sulla pulizia, contribuisce a garantire la conformità ai requisiti aziendali e internazionali. Abbinato al software PRECiV™ CIX, il sistema offre flussi di lavoro guidati, velocità leader del settore per laboratori ad alta produttività e risultati conformi con un solo clic, personalizzabili secondo norme quali ISO 16232 e VDA 19, consentendo anche agli utilizzatori meno esperti di lavorare in modo rapido e sicuro.
DSX2000

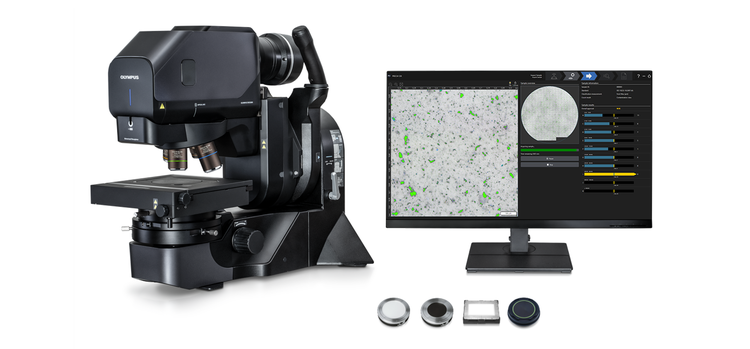

Il microscopio digitale DSX2000 con software PRECiV™ ADM consente l'ispezione automatizzata della pulizia tecnica in un'unica piattaforma di facile utilizzo. Progettato per i team di assicurazione qualità e controllo qualità, combina imaging ottimizzato, rilevamento preciso delle particelle e flussi di lavoro guidati per fornire risultati accurati e ripetibili. L'analisi conforme con un clic, personalizzabile secondo le norme aziendali e internazionali quali ISO 16232 e VDA 19, offre risultati chiari e coerenti con meno sforzo.
Applicazioni dell'analisi della pulizia
L'analisi della pulizia tecnica è diventata una pratica essenziale del controllo di qualità in numerosi settori nei quali anche particelle minuscole possono compromettere le prestazioni o la sicurezza.
Produzione automobilistica
Le aziende automobilistiche ispezionano rigorosamente i componenti (come gli iniettori del carburante, le parti del motore e i sistemi frenanti) per individuare particelle metalliche o non metalliche residue. Anche una minima contaminazione metallica su un anello del pistone o in un tubo del carburante può graffiare le superfici o danneggiare il motore nel tempo. Con l'avvento dei veicoli elettrici, anche la pulizia dei componenti delle batterie è fondamentale: le particelle metalliche presenti nella batteria possono provocare cortocircuiti o incendi. Utilizzando microscopi per l'analisi delle particelle, i produttori verificano che ogni componente sia conforme agli standard di pulizia, riducendo il rischio di guasti e migliorando l'affidabilità a lungo termine.
Fasce elastiche dei pistoni.

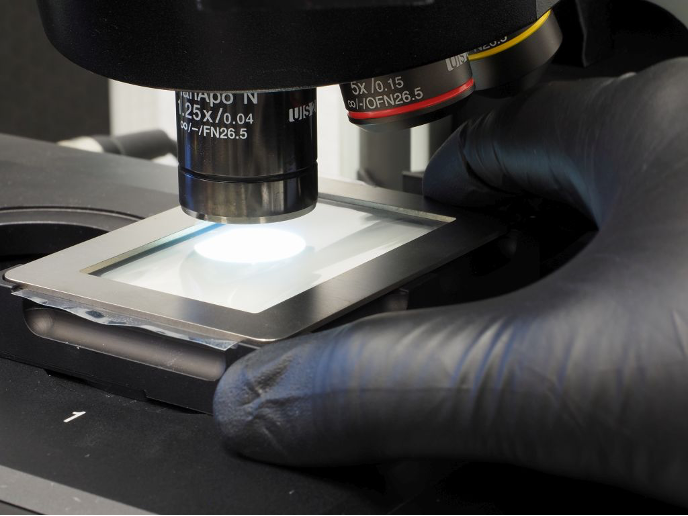

Analisi microscopica della contaminazione da particelle su un campione ottenuto mediante campionamento adesivo, un metodo di campionamento comune nell'industria aerospaziale.
Settore aerospaziale e della difesa
Nel settore aerospaziale e della difesa, l'analisi della pulizia è fondamentale. I contaminanti microscopici possono ridurre la durata dei componenti o causare malfunzionamenti nei sistemi critici per il volo. Le pale delle turbine, le linee idrauliche, i componenti del sistema di alimentazione del carburante e altre parti ad alta precisione vengono testati per verificare la contaminazione da particelle, al fine di garantire prestazioni affidabili. Rigorosi standard di pulizia tecnica, come IEST-STD-CC1246E conforme al Livello 200 Nota 3, richiedono dati dettagliati sulla dimensione e sul conteggio delle particelle. I sistemi di ispezione per la pulizia basati su microscopio aiutano i produttori aerospaziali a ridurre al minimo la contaminazione, diminuire i tempi di inattività e conformarsi a questi standard rigorosi.
Fluidi industriali e generazione di energia

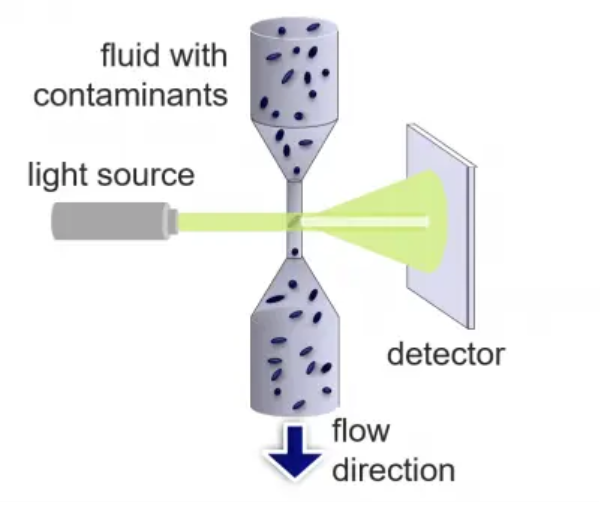

I microscopi per l'analisi delle particelle vengono utilizzati anche per monitorare la contaminazione negli oli, nei fluidi idraulici e in altri liquidi utilizzati nelle apparecchiature industriali. La contaminazione da particolato è una delle principali cause di guasti delle macchine nei sistemi idraulici e nei sistemi riempiti d'olio. Ad esempio, i residui di usura nell'olio di turbine o motori possono indicare il degrado dei componenti e, se trascurati, portare a costosi periodi di inattività. L'analisi della pulizia dell'olio, spesso secondo norme quali ISO 4406 per il conteggio delle particelle nei fluidi, aiuta i team di manutenzione a individuare tempestivamente i problemi. Analizzando al microscopio le membrane dei filtri o i campioni di olio, gli ingegneri possono rilevare particelle dannose, determinarne le fonti (ad esempio l'usura anomala delle macchine) e adottare misure preventive per evitare guasti alle apparecchiature.

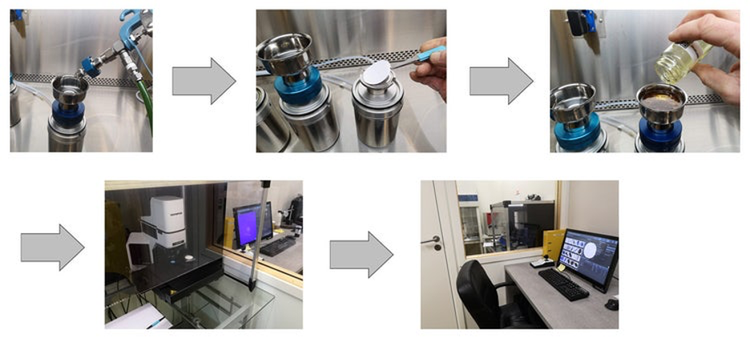

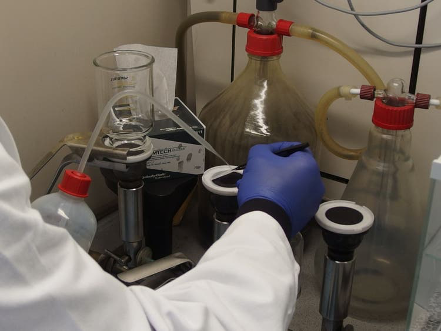

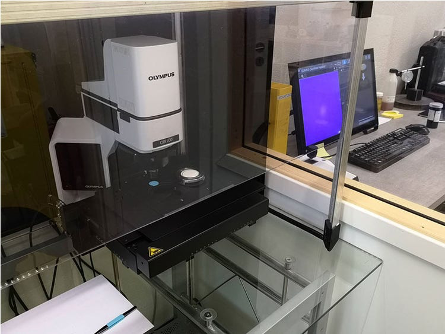

Esempio di processo di analisi dell'olio dalla preparazione del campione all'analisi delle particelle. Immagine per gentile concessione di Europafilter Norge.

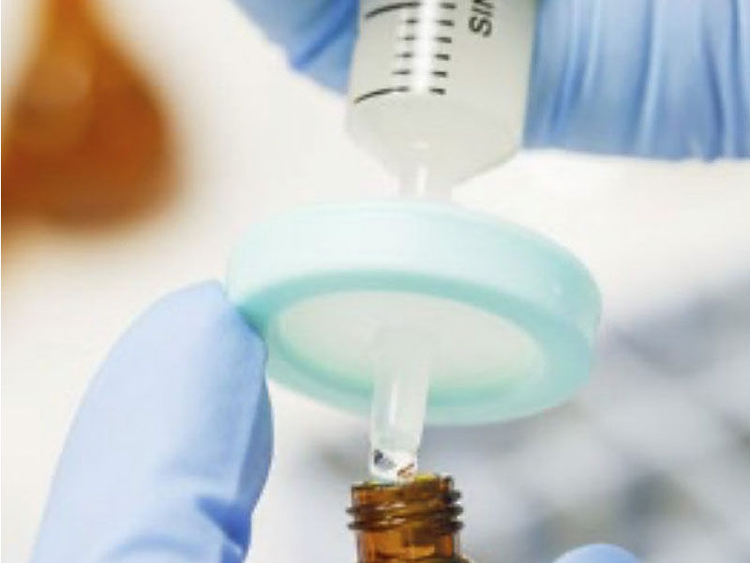

Il controllo della pulizia tecnica dei filtri a siringa è una fase fondamentale del processo di produzione.
Dispositivi medici ed elettronici
Nella produzione di dispositivi medici e nell'elettronica high-tech, è fondamentale mantenere i componenti ultra puliti. I dispositivi medici impiantabili, come valvole e impianti artificiali, nonché i prodotti medici monouso come sacche e siringhe, devono essere sostanzialmente privi di particolato per ridurre il rischio per i pazienti. Analogamente, i componenti elettronici sensibili, tra cui i wafer di semiconduttori e i dischi rigidi, possono essere compromessi da una singola particella di polvere o di metallo. I microscopi per l'analisi delle particelle vengono utilizzati per verificare i processi delle camere bianche e garantire che questi prodotti sensibili soddisfino i requisiti di pulizia. Ad esempio, l'analisi delle particelle su superfici e negli ambienti di assemblaggio può confermare che i livelli di contaminazione restino entro limiti accettabili, favorendo una migliore resa e sicurezza del prodotto.
Migliori pratiche per l'ispezione della pulizia
Esegui un'analisi della pulizia tecnica efficiente con 3 funzionalità aggiuntive
7 funzionalità che semplificano le ispezioni di pulizia tecnica per operatori inesperti
5 modi in cui l'ispettore di pulizia CIX100 garantisce risultati riproducibili
Risorse aggiuntive per l'ispezione della pulizia
Scopri le basi dell'ispezione della pulizia dei componenti, dagli effetti della pulizia tecnica sull'affidabilità di un prodotto ai sistemi necessari per effettuare le ispezioni di pulizia tecnica.
Consulta la nostra guida sul flusso di lavoro per l'analisi della pulizia tecnica. Dalla preparazione alla creazione del report finale, scopri ogni passaggio del flusso di lavoro e come un microscopio per l'analisi delle particelle chiavi in mano semplifica il processo.
Esplora le norme internazionali più comuni in materia di pulizia tecnica nella nostra guida esclusiva. Scopri i metodi utilizzati per valutare la pulizia dei componenti e preparare i campioni per la membrana filtrante.

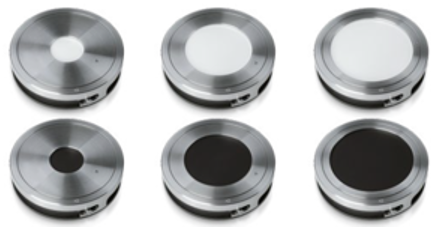

Scopri la vasta gamma di accessori hardware utilizzati per diverse applicazioni di ispezione della pulizia in questa guida. Trova portacampioni disponibili in diverse forme, diametri e colori di sfondo per soddisfare le esigenze della tua ispezione.
Accedi al nostro e-book esclusivo per conoscere l'analisi della contaminazione metallica delle batterie agli ioni di litio per il settore automobilistico. Scopri come flussi di lavoro semplici da usare permettono di ispezionare rapidamente e in modo affidabile i campioni da analizzare.
Scopri come le ispezioni del particolato dei liquidi industriali, come olio e fluidi idraulici, possono aiutare a prevenire l'usura delle apparecchiature, la corrosione e il fermo macchina grazie alla microscopia automatizzata.
Scopri come i contaminanti vengono estratti, filtrati e misurati utilizzando la microscopia e la classificazione granulometrica standardizzata delle particelle per valutare la pulizia e supportare il controllo di qualità in conformità a norme quali VDA 19.1 e ISO 16232.
Mantenere l'olio libero da particelle microscopiche è fondamentale, perché la contaminazione porta a usura, corrosione e tempi di fermo imprevisti. Questa guida illustra il processo di pulizia tecnica dell'olio, dal campionamento e dalla filtrazione all'imaging automatizzato e alla creazione di report conformi.
Rimuovendo la contaminazione dall'olio, i sistemi di pulizia possono ridurre o eliminare i cambi d'olio, aumentare la durata della macchina e ridurre i costi operativi e di manutenzione. In questa intervista, un esperto di applicazioni spiega come viene analizzato il grado di pulizia dell'olio.
Domande frequenti sui microscopi per l'analisi della pulizia
Cos'è l'analisi della pulizia tecnica?
Con analisi della pulizia tecnica si intende il processo di rilevamento e misurazione della contaminazione da particolato indesiderato su parti o superfici per garantire che siano tecnicamente pulite (ovvero prive di detriti dannosi). In termini industriali, la pulizia tecnica è definita come l'assenza di particelle o contaminanti indesiderati sulla superficie di un componente o all'interno dei suoi sistemi fluidici.
Come si esegue un'ispezione di pulizia su un componente?
Le ispezioni della pulizia seguono tipicamente un flusso di lavoro sequenziale per estrarre le particelle da un componente e analizzarle al microscopio. Una panoramica semplificata del flusso di lavoro è:

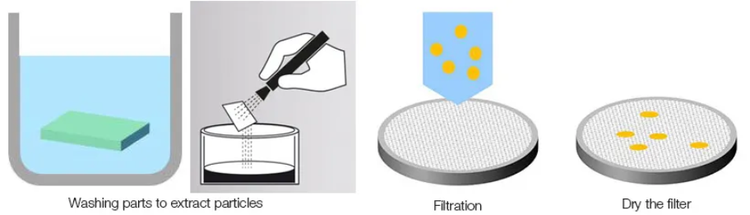

1. Estrazione dei contaminanti: per prima cosa, la parte viene lavata o risciacquata in modo controllato per distaccarne eventuali particelle dalle superfici. Il liquido di lavaggio (spesso un solvente) trasporta via le particelle. Questo liquido viene poi filtrato attraverso una membrana per raccogliere le particelle sul filtro per l'analisi. (Nei casi in cui il lavaggio non è fattibile, si possono utilizzare altri metodi, come il campionamento adesivo, per raccogliere le particelle dalla superficie).

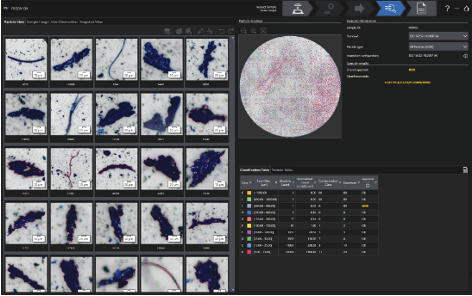

2. Analisi microscopica: la membrana filtrante carica di particelle viene messa sotto a un microscopio per l'analisi. Utilizzando ottiche e software calibrati, viene eseguita un'analisi automatizzata delle particelle: il microscopio scansiona il filtro per individuare tutte le particelle e ne misura le dimensioni, le forme e le proprietà ottiche. In questa fase, il sistema può contare il numero di particelle e misurare le loro dimensioni (ad esempio la lunghezza o il diametro di ciascuna particella) su tutta l'area del filtro.
3. Classificazione delle particelle: le particelle rilevate vengono poi classificate in categorie. Di norma, il software classifica le particelle per dimensione (ad esempio 5-15 µm, 16-25 µm) come definito dalla norma pertinente o dalle impostazioni dell'utilizzatore e identifica i tipi di particelle. Una parte fondamentale dell'analisi della pulizia

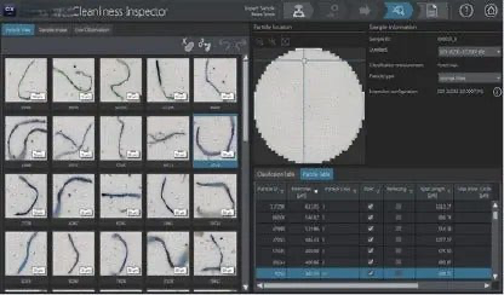

è la distinzione tra particelle metalliche (riflettenti) e particelle non metalliche, nonché l'identificazione delle fibre (spesso considerate separatamente). Questa classificazione aiuta a determinare la natura della contaminazione. Ad esempio, le particelle metalliche potrebbero indicare l'usura di un componente metallico, mentre le fibre potrebbero provenire da materiali di imballaggio o filtri.
4. Valutazione del livello di contaminazione: una volta contate e classificate tutte le particelle, viene valutato il livello di contaminazione complessivo del componente. Spesso ciò comporta il confronto dei risultati con i limiti accettabili definiti da una norma o da una specifica di pulizia. Ad esempio, le norme possono specificare un conteggio massimo consentito di particelle in determinati intervalli dimensionali. Il software calcolerà i codici di pulizia o i livelli di contaminazione (ad esempio i codici di pulizia ISO per i fluidi o il superamento/fallimento rispetto ai limiti VDA 19 per le parti) in base ai dati sulle particelle.
5. Creazione dei report dei risultati: la fase finale consiste nel rivedere i risultati e generare un report di ispezione della pulizia. Il report include tipicamente il conteggio totale delle particelle, il conteggio per classe dimensionale, l'identificazione delle particelle più grandi e se la parte ha soddisfatto i requisiti di pulizia. I moderni sistemi di analisi della pulizia possono creare automaticamente report standardizzati con la semplice pressione di un pulsante, completi di immagini delle particelle più grandi e tabelle riassuntive dei dati. Questi report garantiscono la tracciabilità e possono essere condivisi con i clienti o utilizzati per audit di qualità.
Quali norme definiscono i requisiti di pulizia dei componenti?
La maggior parte delle fasi del processo di ispezione della pulizia tecnica sono definite da norme aziendali e internazionali. Queste definizioni sono specializzate per diverse applicazioni. Le norme internazionali specificano i metodi per valutare la pulizia dei componenti, nonché i metodi per preparare i campioni per la membrana filtrante. Le norme aziendali sono solitamente una variante di una norma internazionale.
L'elenco che segue presenta le norme internazionali principali in materia di pulizia tecnica:
In che modo i microscopi per l'analisi automatizzata della pulizia migliorano l'efficienza?
Eseguire manualmente l'analisi della pulizia può richiedere molto tempo, poiché su un singolo filtro potrebbero esserci centinaia o migliaia di particelle da contare e misurare. I sistemi microscopici per l'analisi automatizzata della pulizia possono migliorare significativamente l'efficienza e la precisione in diversi modi:
- Scansione ad alta produttività: l'automazione consente di analizzare numerosi campioni o un'ampia area di filtro in una frazione del tempo necessario all'ispezione manuale. I sistemi avanzati utilizzano stadi motorizzati e algoritmi ottimizzati per scansionare l’intero filtro in modo rapido e affidabile, consentendo di analizzare più campioni in meno tempo.
- Differenziazione delle particelle in un'unica scansione: i metodi tradizionali potrebbero richiedere la scansione di un campione due volte in condizioni di illuminazione diverse (polarizzazione) per distinguere le particelle metalliche da quelle non metalliche. I microscopi automatizzati moderni possono effettuare questa distinzione in un'unica scansione, dimezzando i tempi di ispezione.
- Classificazione automatizzata: il software nei sistemi di ispezione della pulizia misura automaticamente la dimensione e la forma di ciascuna particella e le classifica per intervallo di dimensione e tipo con un intervento minimo da parte dell'utilizzatore. L'errore umano è ridotto al minimo e i risultati sono più coerenti e ripetibili.
- Ripetibilità e riproducibilità: i sistemi automatizzati in genere consentono agli utilizzatori di creare configurazioni o impostazioni salvate per le loro ispezioni. Tutte le impostazioni del microscopio (come illuminazione, messa a fuoco, calibrazione) e i parametri di analisi possono essere salvati e applicati automaticamente a ogni esecuzione.
- Creazione immediato dei report: con i processi manuali, la compilazione di un report di pulizia che includa tutte le informazioni rilevanti, come tabelle di conteggio delle particelle e grafici, può essere un compito a sé stante e noioso. I sistemi di microscopia automatizzati generano report completi con un semplice clic, subito dopo l'analisi. Tutti i dati sono salvati in modo sicuro per consentire un facile accesso a immagini, dati e report in un secondo momento.
