先端パッケージング検査および計測

お問い合わせ

先端パッケージング技術の進展により、マイクロバンプのピッチは20µmレベルまで微細化し、さらにダイの積層段数も増加しています。現在では、パッケージの出荷可否を左右する重要な欠陥や構造が、従来の検査装置の設計想定を下回る微細寸法となっています。また、その多くはシリコン内部やシリコン直下に存在するため、光学顕微鏡による観察だけでは十分な検査が困難になっています。

断面解析はこれらの内部構造を観察することができますが、評価できるのは切断したサンプルに限定されます。一方、非破壊検査では、デバイスやパッケージを損傷することなく、内部に存在する隠れた構造や欠陥を評価することが可能です。適切な検査システムを選定するためには、観察対象となる構造の種類に加え、その位置やパッケージ内部での深さを考慮する必要があります。

当社は、ワイヤーボンディング、フリップチップ、再配線層(RDL: Redistribution Layer)、およびTSV(Through-Silicon Via)を対象とした、高精度なイメージングと3次元計測を実現する先端パッケージ向け検査・計測ソリューションを提供しています。

  • 赤外線(IR)による非破壊検査:赤外線(IR)イメージングを活用することで、パッケージを破壊することなくシリコン内部やシリコン直下の構造を観察・検査できます。
  • 定量評価:サンプルに接触することなく、高さ、平坦度、段差などの3次元形状を高精度に測定できます。
  • 予防的プロセス管理:リフロー、モールド、後工程での積層・接合前に計測を実施することで、工程条件の最適化を可能にし、不良品の発生やリワークを低減します。

デモのお申し込み

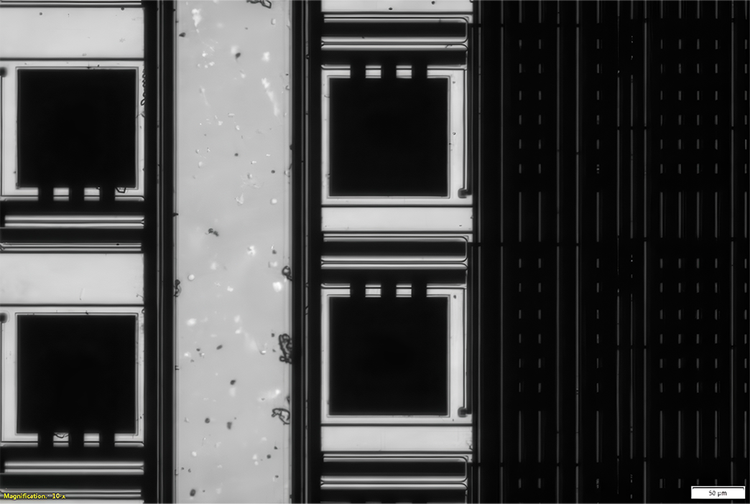

赤外線(IR)イメージングにより、デバイスを破壊・断面加工することなく、シリコン下に存在する半導体構造を可視化できます。

各パッケージング技術が検査に求めるもの

先端パッケージングでは、微細な表面構造を高分解能で観察できるだけでなく、シリコン内部やシリコン直下の特定構造を可視化し、さらに表面の3次元形状を高精度に測定できる検査・計測技術が求められています。

カテゴリ
技術
概要
重要な検査対象
従来の実装技術
ワイヤーボンディング
ダイのパッドとリードを細径ワイヤーで接続する実装方式
ボール径、パッド上の位置ずれ、ループ高さ、ワイヤー流れ
フリップチップ
はんだバンプを介してダイをフェースダウン実装する方式
リフロー前のバンプ共面性、実装後の位置合わせ精度、接合部ボイド
先端パッケージング
ウエハーレベルパッケージング(WLP)
ダイシング前のウエハー状態でパッケージ工程を行う方式
表面欠陥、再配線層(RDL)段差、高さ形状、バンプ形状
ファンアウト・ウエハーレベルパッケージング(FO-WLP)
ダイを再構成ウエハー内に埋め込み、微細ピッチRDLで接続する方式
ダイシフト、2 µm以下の微細RDLパターンの形成品質
2.5Dパッケージング
シリコンインターポーザ上に複数チップレットを並列配置する実装方式
インターポーザ配線の導通性、マイクロバンプの位置合わせ精度
3Dパッケージング
TSVを用いて複数のダイを垂直方向に積層接続する方式
TSV深さ・形状プロファイル、露出面の表面トポグラフィ

パッケージング技術別の検査

Block-title
page

ワイヤーボンディング検査

column

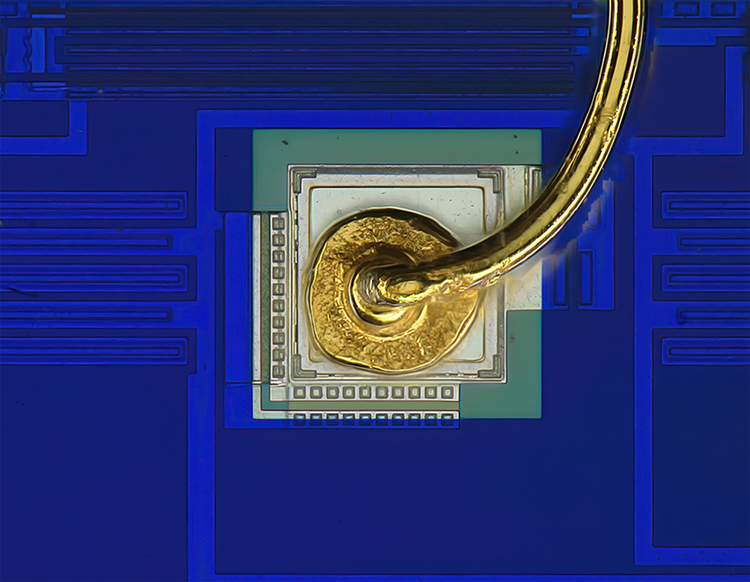

DSX2000デジタルマイクロスコープによる、ボールボンドおよびパッド位置精度の観察像。

column

課題

ワイヤーボンディングでは、ボールボンドのサイズ、形状、およびパッド上での位置精度を厳格な公差内で管理する必要があります。ループ高さやワイヤー流れが規格を外れると、ワイヤーがチップ端部に接触して短絡したり、モールド工程で損傷を受けたりするリスクがあります。

解決方法

ボンディング後のデバイスを直接測定し、ボール径、パッド中心位置、ループ高さ、およびワイヤー流れを評価することで、ワイヤーボンド品質を定量的に検証します。測定顕微鏡STM7は、高精度な3軸測定に対応しています。DSX2000デジタルマイクロスコープは、2D・3D測定機能を搭載し、深い被写界深度によりワイヤーループ全体を鮮明に観察できます。また、21倍から7,300倍までの広い倍率レンジを備えており、マクロ観察から微細構造の検査までを1台でカバーできます。

page
フリップチップ
column

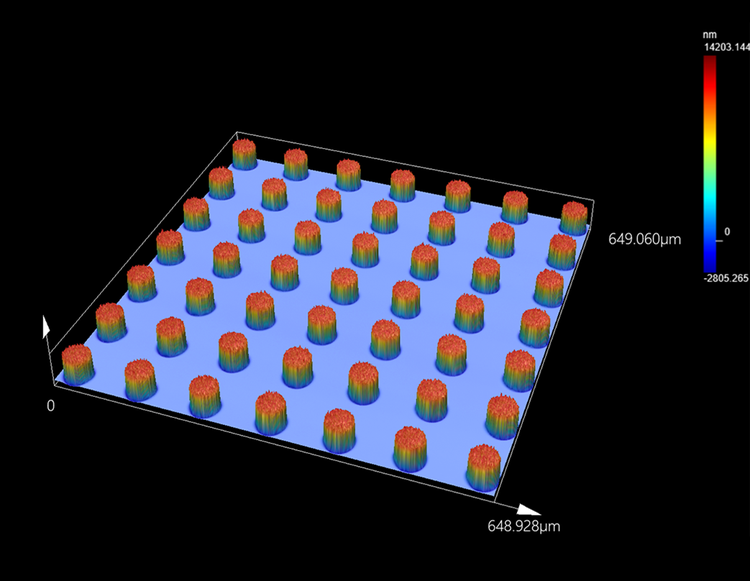

LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡による、集積回路上のはんだバンプの3D形状画像。

column

課題

フリップチップ実装では、ダイをフェースダウンで接合するため、はんだバンプがシリコン基板の下に隠れてしまいます。そのため、接合前にはバンプ高さや共面性の評価が不可欠です。

解決策

接合前の検査では、LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡を用いて、試料に接触することなくバンプ高さおよび共面性を測定できます。基準平面を設定することで、視野内のすべてのバンプを一括で評価でき、20 µmピッチクラスのバンプアレイ全体を約10秒で測定可能です。1 ボンディング後、接合後の検査では、赤外線観察仕様の MX63 半導体検査用顕微鏡を使用します。最大1.2 mm厚のシリコンを透過する近赤外線イメージングにより、断面加工を行うことなく、埋設された特定の構造を非破壊で観察できます。

1 当社の社内測定に基づく。

page
ウエハーレベルパッケージング(WLP)
column

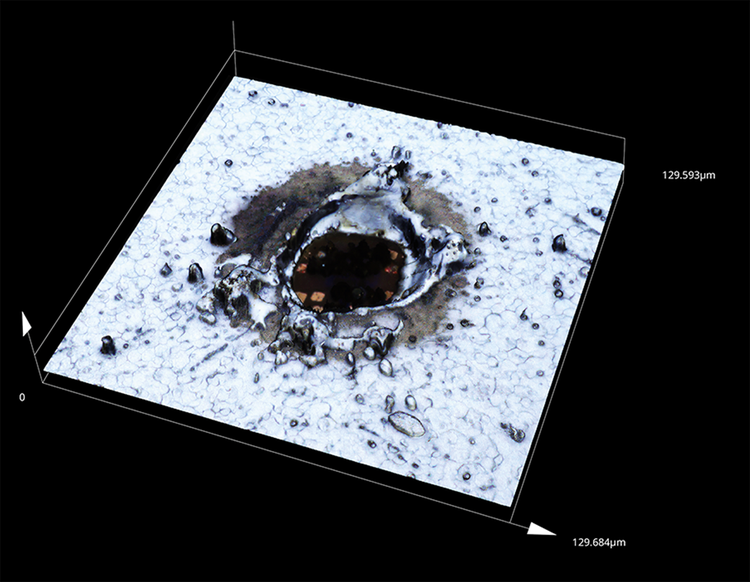

LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡による、ベアウエハー上のレーザーマークの3D測定画像。

column

課題

ウエハーレベルパッケージでは、ダイがウエハー状態のまま、RDL形成、バンプ形成、メタライゼーションなどの工程が行われます。表面欠陥や高さばらつきが後工程で発見された場合、ウエハーロット全体の歩留まりや品質に大きな影響を及ぼす可能性があります。

解決策

DSX2000 デジタルマイクロスコープは、プロセス開始前のベアウエハーに対し、表面欠陥や異物汚染を検出します。 PRECiVソフトウェアのパーティクル検出機能では、スティッチング画像全体に対して設定したしきい値に基づく異物検出を実施できます。検出されたパーティクルをクリックすると、自動ステージがその位置へ移動し、迅速な確認・評価が可能です。 LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡は、RDL形成後の段差高さやバンプ形状を非接触で高精度に測定します。

page
ファンアウト・ウエハーレベルパッケージング(FO-WLP)
column

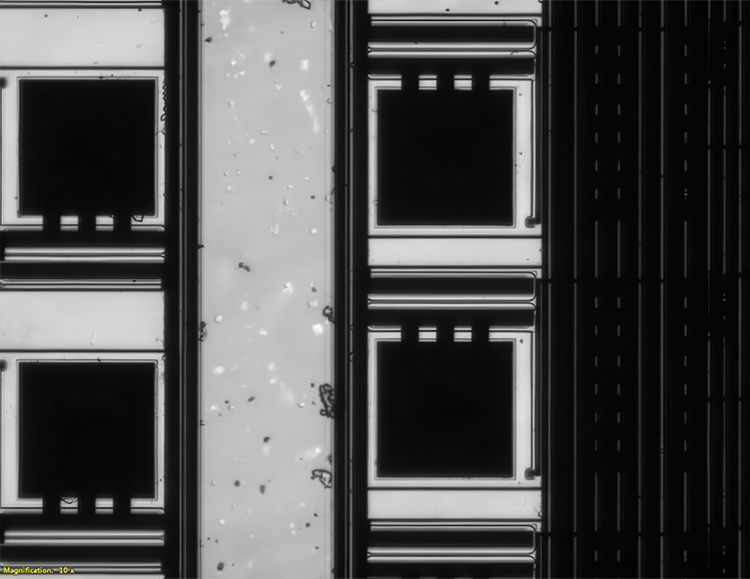

IR対物レンズを用いたBX53M正立顕微鏡による、シリコン越しの回路構造およびボンドパッドの観察像。

column

課題

ファンアウト・ウエハーレベルパッケージングでは、ダイをキャリア基板上にフェースダウンで配置した後、モールド工程によって再構成ウエハーを形成します。このモールド工程中の加熱・冷却によってパネルに反りが発生し、ダイ位置が設計値からずれるダイシフトが生じることがあります。

解決策

赤外線イメージングを用いることで、RDL形成前の段階で、キャリア基板およびシリコン越しに各ダイの位置を特定できます。これにより、位置ずれが発生していても補正可能な工程内で検出・対処することが可能です。 赤外線観察に対応した MX63 半導体検査用顕微鏡と、IR 対物レンズを搭載した BX53M 正立型顕微鏡は、シリコン透過観察によるアライメント状態や回路パターンの非破壊評価を実現します。これらのIR対物レンズは、最大1.2 mm厚のシリコンに対応しており、シリコン内部の構造や位置関係を高精度に観察できます。

page
2.5Dパッケージング
column

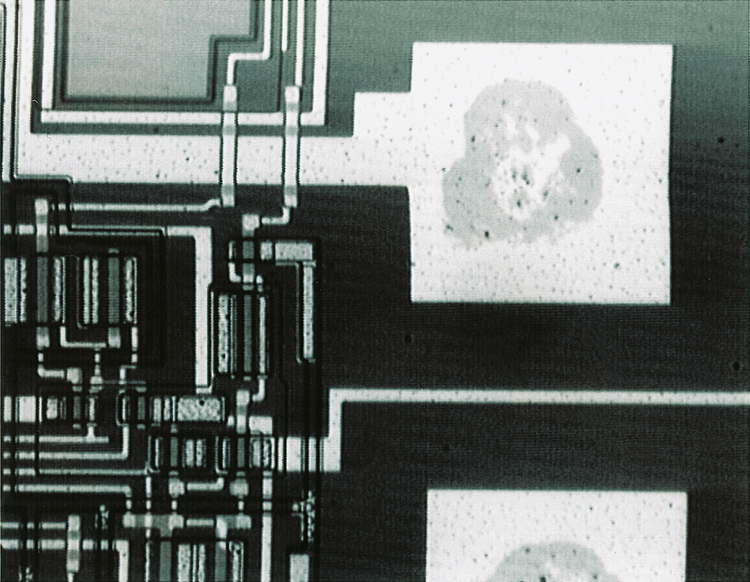

MX63半導体検査用顕微鏡の透過赤外観察による、シリコン内部の回路パターンおよびボンドパッドを可視化した画像。

column

課題

複数のチップレットがシリコンインターポーザ上に高密度実装され、TSVおよび高密度RDLによって相互接続されています。このような構造では、わずかな配線断線やマイクロバンプの位置ずれであっても電気的接続不良を引き起こし、高付加価値な完成モジュール全体の機能や信頼性を損なう可能性があります。

解決策

2.5Dパッケージにおけるインターポーザー配線およびマイクロバンプの位置合わせは、実装工程の各段階で検査することが可能です。 赤外線観察に対応した MX63 半導体検査用顕微鏡は、インターポーザー上のRDLを観察し、ショートやオープンなどの配線欠陥を検出します。また、チップ・オン・ウエハー(CoW)接合後には、赤外イメージング機能を用いてダイ越しに観察することで、約20~40 µmピッチのマイクロバンプのアライメント状態を非破壊で評価できます。

page
3Dパッケージング
column

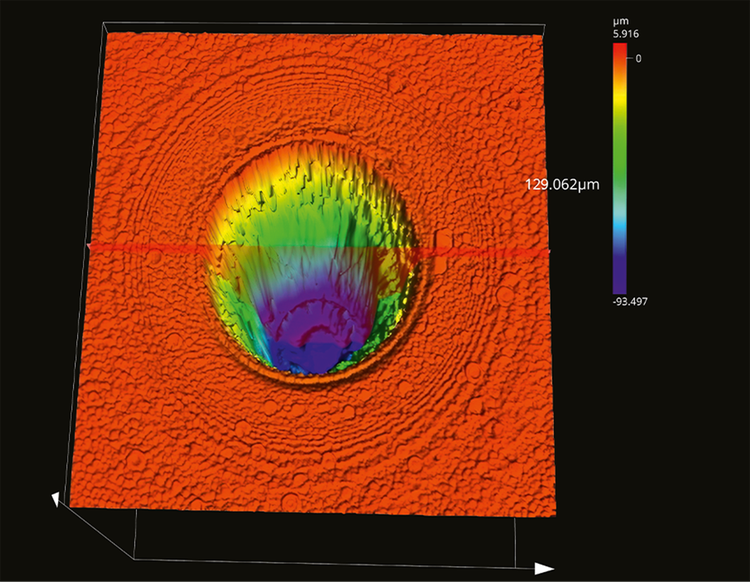

LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡による、TSV構造の3次元画像。

column

課題

積層ダイでは、TSVを介して複数の半導体層が電気的に接続されています。そのため、エッチング後にはTSVの深さや形状プロファイルを評価する必要があります。また、ウエハー裏面の薄化工程後には、表面平坦性やTSV突出量の測定が重要となります。一方で、TSV内部の充填不良やボイドなどの埋設欠陥については、別の検査手法による評価が求められます。

解決策

LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡は、 TSVの深さや形状プロファイル、さらに露出したTSVの表面形状を非接触で高精度に測定できます。 MX63 半導体検査用顕微鏡は、微分干渉観察(DIC)に対応しており、わずかな段差や表面起伏のコントラストを強調することで、微細な高さ差を伴う欠陥や構造の視認性を向上させます。 TSV内部の充填欠陥については、超音波またはX線による検査が必要です。

パッケージングプロセスに適したシステムの選定

適切な検査システムは、検査対象が表面に存在するのか、シリコン内部に埋設されているのか、あるいは3次元形状の評価が必要なのかによって異なります。

システム
タイプ ウェーハ
最適な用途
主な機能

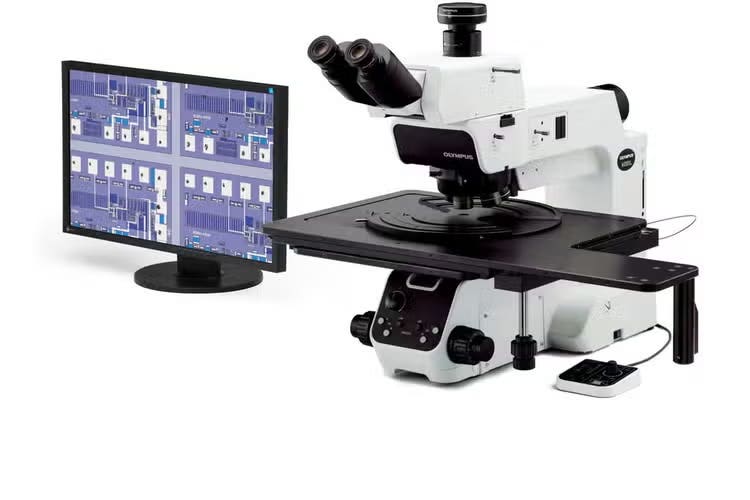

MX63 / MX63L
半導体検査用顕微鏡
シリコン内部の埋設構造やウエハー検査、および微小な表面段差の評価

・赤外線(IR)観察およびDIC(微分干渉)観察に対応

・MX63Lは最大300 mmウエハーに対応

・SEMI S2/S8規格準拠

LEXT OLS5500
白色干渉計搭載 3D測定レーザー顕微鏡
表面形状、バンプ高さ、および段差高さの評価

・レーザー顕微鏡、白色干渉計、フォーカスバリエーションの3つの測定技術を1台に統合

・レーザー顕微鏡と白色干渉計の両方で、「正確さ」と「繰り返し性」を保証*

DSX2000
デジタルマイクロスコープ
ワイヤーボンド、表面形状、および一般的な品質管理
4Kを超える高解像度イメージング、7種類の観察方法、測定の正確さと繰り返し性を保証*
STM7
測定顕微鏡
ワイヤーボンドの形状および寸法測定
高精度な3軸測定
BX53M
正立型顕微鏡
シリコン透過観察による回路パターン検査
シリコン透過イメージング用赤外線対物レンズ

*「正確さ」および「繰り返し性」の保証は、装置がメーカー仕様に基づいて適切に校正された場合に限り有効です。校正は、エビデントの技術者または当社認定の技術者によって実施する必要があります。

お客様のプロセスに適した検査システムをお探しですか?

検査対象をお聞かせください。お客様のプロセスに適した顕微鏡構成をご提案します。

当社のスペシャリストにご相談ください

先端パッケージング検査および計測に関するよくある質問

半導体製造における先端パッケージングとは何ですか?
先端パッケージングとは、複数のダイやチップレットを単一のパッケージ内に統合し、高性能化・高機能化を実現する実装技術です。代表的な技術として、ウエハーレベルパッケージング(WLP)、ファンアウト・ウエハーレベルパッケージング(FO-WLP)、2.5Dパッケージング、3Dパッケージングなどがあります。 検査対象が表面に露出した構造なのか、シリコン内部に埋設された構造なのか、あるいは3次元形状の評価を必要とするのかによって、求められる検査手法が異なります。
先端パッケージングの検査にはどの顕微鏡が使用されますか?
適切なシステムは、検査対象によって異なります。白色干渉計搭載 3D測定レーザー顕微鏡「LEXT OLS5500」は、3D表面形状や段差を測定します。デジタルマイクロスコープ「DSX2000」は、高解像度の表面イメージングに対応しています。測定顕微鏡「STM7」は、3軸寸法測定を行います。半導体検査用顕微鏡「MX63/MX63L」および正立型顕微鏡「BX53M」は、シリコン透過赤外線観察に対応する構成が可能です。
1つのシステムで複数のパッケージング工程をカバーできますか?
多くの場合、可能です。LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡は、複数のプロセス工程にわたってバンプの高さ、RDLの段差、およびTSVの表面形状を測定します。MX63/MX63L 半導体検査用顕微鏡は、赤外線透過観察によるフリップチップ、2.5Dパッケージング、ファンアウトパッケージングの検査に対応しています。最適な組み合わせは、社内でどの工程が実施されるか、および何を記録する必要があるかによって異なります。
検査は生産工程にどのように活用されるのでしょうか?

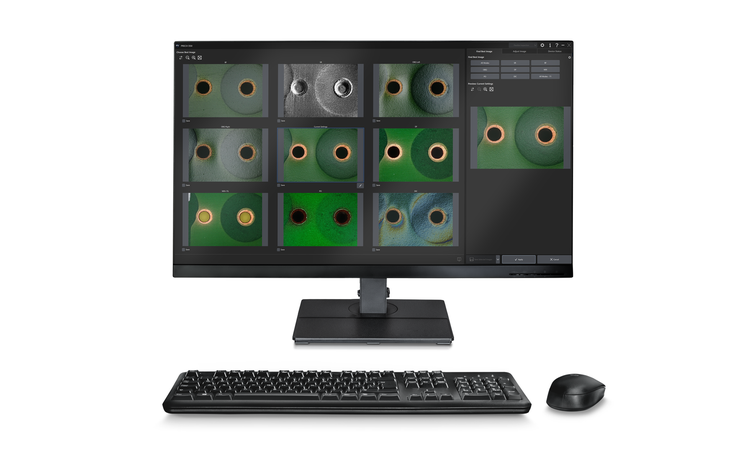

量産工程では、繰り返し実施する検査を一度登録しておくことで、オペレーターやシフトが変わっても同一の検査手順を再現できます。PRECiVソフトウェアは、MX63/MX63L半導体検査用顕微鏡、BX53M正立型顕微鏡、およびDSX2000デジタルマイクロスコープ用のマクロレコーダーを提供しており、STM7測定顕微鏡とLEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡も同様の機能を備えています。結果はExcelにエクスポート可能です。
フリップチップパッケージは、断面切断を行わずに検査できますか?
はい、多くの場合可能です。シリコンは近赤外領域の光を透過するため、赤外線顕微鏡を使用すれば、部品を切断することなく、波長約1200 nmの光でダイを通してはんだ接合部を観察できます。ただし、光学検査ではすべての内部欠陥を検出できるわけではなく、状況によってはX線、超音波、または断面検査などの手法が必要となる場合があります。
赤外線検査を行うには、パッケージのデキャップが必要ですか?
通常は必要ありません。材料や光学構成が赤外線の透過を許容する場合、赤外線顕微鏡はシリコンを通して対象の特性を観察できます。ただし、金属配線、モールド樹脂、その他の材料が光路を遮断する場合や、検査対象への直接的なアクセスが必要な場合には、デキャップ処理や別の検査手法を適用する必要があります。
リフロー前にバンプの高さの均一性(コプレナリティ)はどのように測定されますか?
非接触型の3D光学表面形状測定機 を用いて、検査領域全体のバンプの高さを測定します。LEXT OLS5500は、フリップチップ実装やリフロー工程の前段階で測定を実施できます。この段階であれば、高さばらつきやコプレナリティ不良を検出した際に補正対応が可能であり、実装後に製品を廃棄するリスクを低減できます。測定範囲と分解能は、特定のバンプ形状に合わせて確認する必要があります。
TSVの検査にはどのような手法が用いられますか?
非接触3Dプロファイリングにより、裏面薄化後の露出したTSVの表面形状を測定できます。微分干渉観察(DIC)を利用することで、微小な表面段差や高さ差の視認性を向上させることができます。光学検査手法は露出した表面の特徴を評価しますが、TSV内部の充填不良については、一般的に超音波検査やX線検査などの補完的な手法が必要となります。
半導体パッケージングにおけるRDLとは何ですか?
再配線層(RDL)とは、半導体チップ上の電極パッドをパッケージ内の所定の接続位置へ引き出すために形成される金属配線層です。主にウエハーレベルパッケージ(WLP)やファンアウトパッケージ(FOWLP)で用いられ、高密度実装を実現する重要な要素となっています。RDLの検査では、配線パターンの完全性、位置合わせ精度、異物付着の有無、および段差や膜厚などの3次元形状評価が重要な確認項目となります。

お客様のプロセスについてお聞かせください

半導体パッケージの製造ラインでは、採用される技術や要求公差、生産スループットがそれぞれ異なります。そのため、最適な検査システムも用途や工程によって変わります。検査したい対象や評価項目をお聞かせください。お客様のプロセス要件に適した顕微鏡システム構成をご提案いたします。

当社のスペシャリストにご相談ください

リソース

関連製品

MX63-MX63L 半導体検査用顕微鏡

MX63およびMX63Lは、最大300mmサイズのウェハや液晶パネル、電子基板などのサンプルが検査できる大型の顕微鏡です...

詳細はこちら

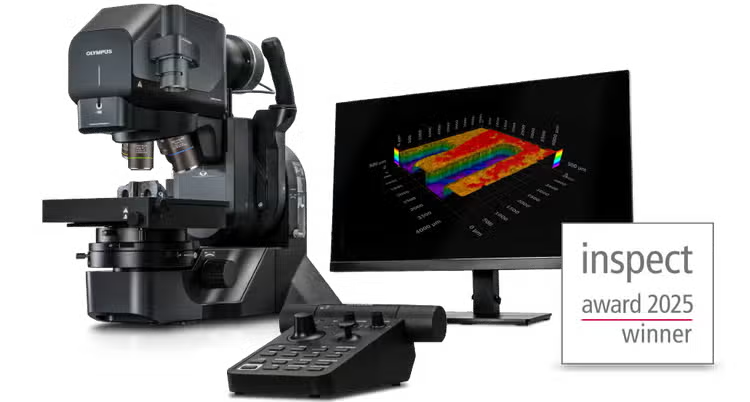

LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡

数々の賞を受賞した LEXT OLS5500 白色干渉計搭載 3D測定レーザー顕微鏡は、レーザースキャン顕微鏡 (LSM)、白色光干渉法 (WLI)、および焦点変動...

詳細を見る

DSX2000 デジタルマイクロスコープ

DSX2000 デジタルマイクロスコープシリーズは、研究者や品質管理(QC)ラボの専門家にとって、作業を簡素化し、生産性を向上させ、業務を効率化します...

詳細を見る

STM7 測定顕微鏡

STM7 測定顕微鏡は、優れた汎用性と高性能を備え、部品や電気部品をサブミクロン精度で3軸測定します...

詳細を見る

PRECiV 画像解析ソフトウェア

画像解析ソフトウェアは、顕微鏡画像を検査、品質管理、分析業務に活用できる実用的なデータに変換します。直感的なツールにより...

詳細を見る

関連アプリケーション

デジタルマイクロスコープを用いたボンディングワイヤーの検査

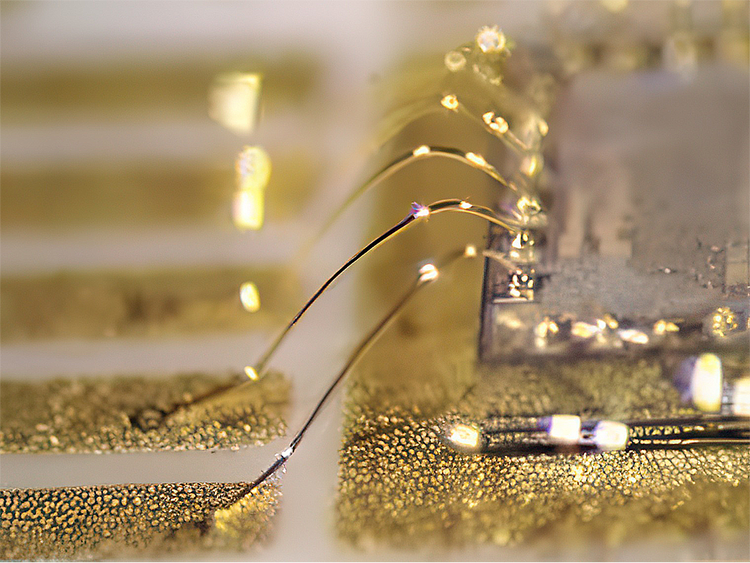

半導体は、精密なプロセスによって製造されます。 その工程の一つがワイヤーボンディングであり、集積回路上の電極を、はんだ付けされた金、アルミニウム、銅のワイヤを用いてリードフレームに接続します。これらのワイヤの直径はわずか10 µmにもなり、はんだ付けの精度は2~3 µmという極めて高い精度が求められます。ワイヤのはんだ付けに必要な精度の高さゆえ、わずかな振動でも接合が弱くなり、その結果、電子機器の故障につながる可能性があります。
