Stereomikroskope
Ein Stereomikroskop nutzt zwei optische Strahlengänge, um bei geringer Vergrößerung eine dreidimensionale Ansicht von festen Proben zu erzeugen. Es wird auch als stereoskopisches Mikroskop oder Präpariermikroskop bezeichnet und unterstützt Anwendungen in den Lebenswissenschaften und der Industrie, die von der Präparation über die Entwicklungsbiologie und Makro-Fluoreszenzbildgebung bis hin zur Elektronik, Metallverarbeitung und Qualitätskontrolle reichen.
Aufbauend auf mehr als 100 Jahren optischer Innovation verbinden die Stereomikroskope von Evident hochwertige Optik mit modularen Konfigurationen, großzügigem Arbeitsraum und ergonomischem Zubehör für eine klare und komfortable Beobachtung.

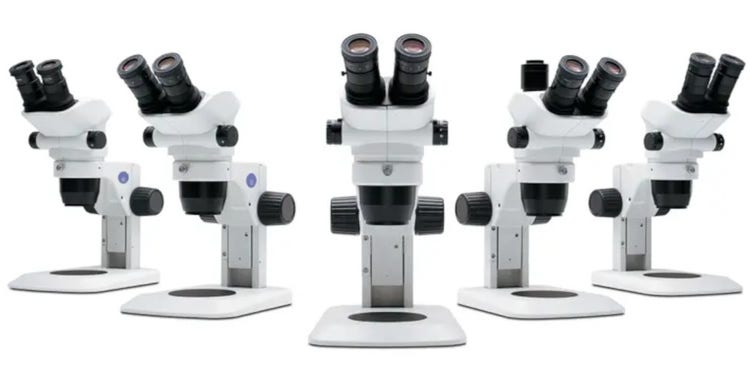

EVIDENT-Stereomikroskope
SZ61/SZ51
Routine-Zoom-Stereomikroskope
Die kompakten Stereomikroskope SZ61 und SZ51 liefern flache, naturgetreue Farbbilder, einen reibungslosen Übergang von der Makro- zur Mikrobetrachtung sowie eine großzügige Schärfentiefe für routinemäßige Aufgaben in den Lebenswissenschaften, der Produktion, der Montage und der Qualitätsprüfung.
- SZ61: Vergrößerungsbereich von 6,7x–45x, Zoomverhältnis von 6,7:1
- SZ51: Vergrößerungsbereich von 8x–40x, Zoomverhältnis von 5:1
- Greenough-Optik für hervorragende Bildflachheit, große Schärfentiefe und exzellente stereoskopische Sicht
- Hohe Farbtreue zur Beobachtung und Dokumentation von Proben in natürlichen Farben
- Optionen für reflektierte und durchgelassene LED-Beleuchtung für vielseitige Beobachtungsmöglichkeiten
- Antistatische Bauweise und ein als trinokulares Modell erhältliches SZ61 für die digitale Bildaufnahme
- Große Auswahl an Zusatzobjektiven zur Anpassung der Vergrößerung von 2x bis 270x und eines Arbeitsabstands von bis zu 350 mm
SZX16
Hochwertiges Stereomikroskop
Das Stereomikroskop SZX16 bietet eine außergewöhnliche optische Klarheit und ermöglicht es Laboren, selbst kleinste Details zu erkennen, zu dokumentieren und zu identifizieren.
- Hervorragende Auflösung von 900 Linienpaaren pro mm (0,3 NA)
- Extrem großer Zoombereich von 16,4:1
- Zoombereich von 0,7x–11,5x (1x-Objektiv)
- 6 Objektive mit einer Vergrößerung von 2,1x bis 230x (10x-Okular)
- Integrierte Blende zur Einstellung der Lichtintensität und der Schärfentiefe
- Doppelobjektivrevolver
- Galileisches optisches System mit minimierter Verzerrung
- Hervorragende stereoskopische Tiefe und präzise Farbwiedergabe
- Unterstützt Dunkelfeld, Schräglichtkontrast, Polarisation und hervorragende Fluoreszenzfunktionen
SZX10
Flexibles Stereomikroskop
Das Stereomikroskop SZX10 lässt sich zu einem flexiblen All-in-One-Mikroskop umrüsten, das für eine Vielzahl von Proben und Beobachtungsaufgaben geeignet ist.
- Hochauflösende Bildgebung mit 600 Linienpaaren pro mm (0,2 NA)
- Großer Zoombereich von 10:1
- Zoombereich 0,63x–6,3x (1x-Objektiv)
- 8 Objektive mit einer Vergrößerung von 3,2x bis 126x (10x-Okular)
- Integrierte Blende zur Einstellung der Lichtintensität und der Schärfentiefe
- Doppelobjektivrevolver
- Galileisches optisches System mit minimierter Verzerrung
- Hervorragende stereoskopische Tiefe und präzise Farbwiedergabe
Unterstützt Dunkelfeld-, Schräglicht-, Polarisations- und einfache Fluoreszenzbeobachtung
SZX7
Kostengünstiges Stereomikroskop
Das Stereomikroskop SZX7 vereint hochwertige Galilei-Optik, ergonomische Bedienung und flexible Konfigurationsmöglichkeiten für die Lebenswissenschaften, Materialwissenschaften, Produktion und Qualitätskontrolle.
- Zoomverhältnis von 7:1 mit einem Zoombereich von 0,8x bis 5,6x (1x-Objektiv)
- 8 Objektive mit Vergrößerungen von 4x bis 112x (10x-Okular)
- Hohe Farbtreue und brillante, hochauflösende Bilder
- Umfangreiche Auswahl an ergonomischen Lösungen für komfortables Betrachten
- Unterstützt Dunkelfeld-, Polarisations-, Schräglicht- und einfache Fluoreszenzbeobachtung
- Vielseitige Beleuchtungsoptionen: LED, Glasfaser, Koaxial- und Ringlicht
- Integrierter ESD-Schutz und ergonomische Bedienelemente für komfortable Handhabung
MVX10
Makro-Zoom-Bildgebungssystem
Das Makro-Zoom-Mikroskopsystem MVX10 kombiniert einen für die Fluoreszenz optimierten optischen Weg mit einem einzigen Zoom mit einem breiten Beobachtungsbereich für die Abbildung ganzer Organismen, Gewebe, Organe und der Genexpression auf zellulärer Ebene.
- Plan-Apochromat-Objektive (hohe numerische Apertur bis zu NA 0,5) für maximale Auflösung und hervorragende Fluoreszenzleistung
- Zoomverhältnis von 10:1 mit einem Mono-Zoom-Bereich von 0,63x bis 6,3x
- Breites Zoomverhältnis von 10:1
- 3 Objektive mit einer Vergrößerung von 4x bis 250x (10x-Okular)
- Maximal 55 mm für große oder sich schnell bewegende Proben
- Unterstützt Dunkelfeld-, Schräglicht-, Polarisations- und einfache Fluoreszenzbeobachtung
SZX-AR1
Augmented-Reality-Mikroskopsystem
Das Augmented-Reality-Mikroskopsystem SZX-AR1 erweitert kompatible SZX™-Stereomikroskope um eine digitale Bildführung im Sichtfeld, um komplexe Fertigungs-, Montage- und Schulungsaufgaben zu vereinfachen.
- Kompatibel mit den Stereomikroskopen SZX7, SZX10 und SZX16
- Projiziert Bilder, Videos, Notizen, Fadenkreuze, Raster und zoomgebundene Messskalen
- Ermöglicht es dem Bediener, den Blick auf die Okulare zu richten, während er Arbeitsanweisungen befolgt
- Unterstützt die Fernanleitung über Kollaborationssoftware von Drittanbietern
- Erfasst Bilder und Videos zur Dokumentation, Analyse und Aufzeichnung
Welches Stereomikroskop ist das richtige für Sie?
Für die angeleitete Montage, Schulungen und Fernunterstützung können Sie das Augmented-Reality-System SZX-AR1 an ein kompatibles SZX7-, SZX10- oder SZX16-Mikroskop anschließen. Unsere Experten helfen Ihnen gerne dabei, das richtige Stereomikroskopsystem für Ihre Anwendung und Ihre Ziele zu finden.
Arten von Stereomikroskopen
Ganz gleich, ob Sie elektronische Bauteile prüfen, biologische Proben präparieren, fluoreszierende Proben abbilden oder Forschungsergebnisse dokumentieren – Evident bietet ein speziell für Ihre Anwendung entwickeltes Stereomikroskop.
Wählen Sie aus kompakten Greenough-Systemen für die Routinebeobachtung, modularen Galilei-Mikroskopen für fortgeschrittene Forschung und Fluoreszenzbildgebung, speziellen Makro-Fluoreszenzsystemen für große Proben, ESD-sicheren Konfigurationen für die Elektronikfertigung sowie Augmented-Reality-Lösungen, die digitale Anleitung direkt in Ihren Arbeitsablauf integrieren.
Dank einer breiten Auswahl an Optiken, Stativen, Beleuchtungssystemen, Kameras und Zubehör lässt sich jedes System individuell an Ihre Proben, Bildgebungsverfahren, Dokumentationsanforderungen und Ihre Arbeitsumgebung anpassen.

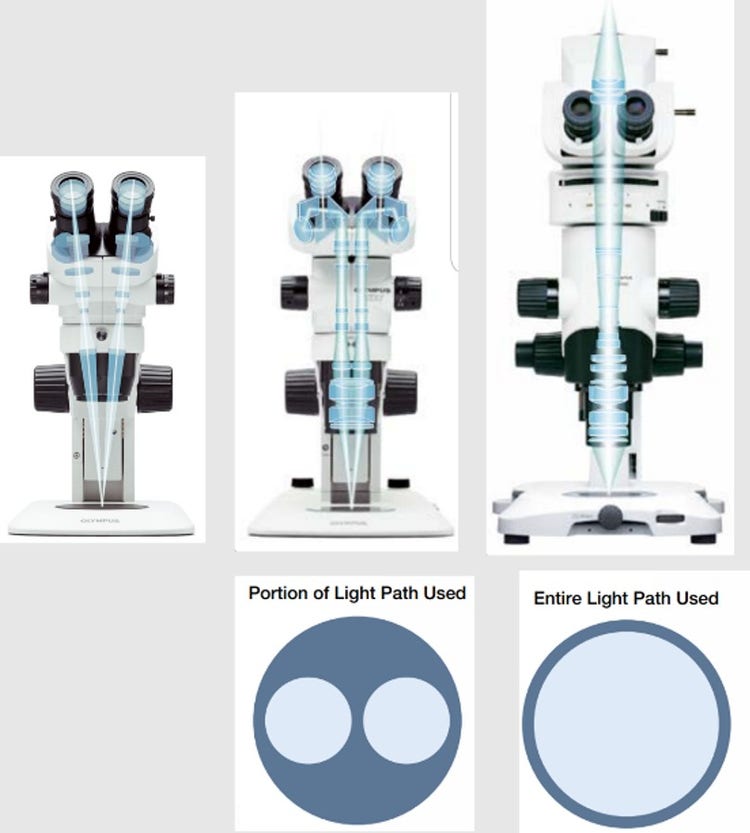

Unterschied zwischen einem Greenough-Typ (links), einem Galilei-Typ (Mitte) und einem optischen Weg mit einfachem Zoom (rechts).
Greenough-Typ: Effizient und zuverlässig
Die Modelle SZ51 und SZ61 basieren auf dem bewährten Greenough-Optikdesign und bieten eine hervorragende stereoskopische Betrachtung in einem kompakten und kostengünstigen Paket. Sie eignen sich ideal für Routinebeobachtungen, die Probenvorbereitung, die Qualitätskontrolle sowie für den Einsatz im Bildungsbereich, wo zuverlässige Leistung und einfache Bedienung unerlässlich sind.
Galilei-Typ: Entwickelt für Entdeckungen
Die Modelle SZX7, SZX10 und SZX16 kombinieren ein optisches System vom Typ „Galileo“ mit modularer Flexibilität und bieten so eine außergewöhnliche Bildqualität, große Zoombereiche und eine hervorragende Auflösung. Ob bei der Dokumentation von Proben, der Durchführung von Mikromanipulationen oder der Aufnahme von Fluoreszenzbildern – diese Systeme bieten die optische Leistung und Vielseitigkeit, die in der fortgeschrittenen Lebens- und Materialforschung gefordert wird.
Optischer Weg mit Ein-Zoom-System: Optimiert für fluoreszierende Proben
Das MVX10 verfolgt einen anderen Ansatz. Sein optischer Weg mit einem einzigen Zoom maximiert den Lichtdurchsatz und gewährleistet gleichzeitig ein weites Sichtfeld sowie eine hohe Auflösung über den gesamten Zoombereich. Es wurde speziell für die Fluoreszenzbildgebung entwickelt und ermöglicht es Forschern, schwache Fluoreszenzsignale in großen Proben bis hin zu Fluoreszenzsignalen auf Einzelzellebene zu beobachten.
Anwendungen in den Lebenswissenschaften für Stereomikroskope
Stereomikroskope unterstützen eine Vielzahl von biologischen Aufgaben, bei denen eine dreidimensionale Ansicht, geringe Vergrößerung und ein ausreichender Arbeitsabstand zur Handhabung der Probe von Vorteil sind.
Präparation und Mikrochirurgie
Ein Präpariermikroskop bietet Laboren für Physiologie, Zoologie und Anatomie eine aufrechte 3D-Sicht auf die Probe, während Pinzetten, Sonden und Feinwerkzeuge weiterhin verwendet werden können. Der große Arbeitsabstand lässt Raum für feinfühlige Handhabung. Gleichzeitig tragen die optionalen neigbaren oder ergonomischen Beobachtungsröhren dazu bei, eine natürlichere Körperhaltung während mikrochirurgischer Eingriffe und längerer Präparationssitzungen zu ermöglichen.
Entwicklungsbiologie und Embryologie
Mit einem Stereomikroskop können Forscher lebende Embryonen und Modellorganismen – darunter Zebrafische, Drosophila und C. elegans – beobachten, sortieren und verfolgen, ohne die Probe flachzudrücken. Schräglicht- und Dunkelfeldbeleuchtung verbessern den Kontrast bei transparenten Präparaten. Für Fluoreszenz und erweiterte Kontrastmöglichkeiten wählen Sie das SZX16 oder SZX10. Für hocheffiziente Makro-Fluoreszenzbildgebung bei ganzen Organismen, Geweben und der Genexpression auf zellulärer Ebene wählen Sie das MVX10.
Fluoreszenz-Screening und -Bildgebung
Fluoreszenzfähige Stereomikroskope unterstützen das Screening und die Bildgebung in verschiedenen biologischen Anwendungsbereichen. Das MVX10 kombiniert die Fluoreszenzbildgebung großer Proben mit der Flexibilität, ganze Organismen, Gewebe und die Genexpression auf zellulärer Ebene in einem einzigen Arbeitsablauf darzustellen. Das SZX16 und das SZX10 unterstützen das Screening von GFP- und RFP-exprimierenden Reporterlinien bei Zebrafischen, Drosophila und C. elegans, die Fluoreszenzbildgebung ganzer Embryonen sowie das Sortieren fluoreszenzpositiver Proben.
Entomologie
Ein Stereomikroskop bietet Entomologen die Tiefenwahrnehmung und das weite Sichtfeld, die zur Untersuchung der äußeren Morphologie, zum Vergleich von Körperstrukturen, zum Sortieren von Proben und zur Durchführung feiner Präparationsarbeiten erforderlich sind. Forscher können von einer Gesamtansicht eines Insekts zu kleineren Merkmalen wechseln und dabei den dreidimensionalen Kontext beibehalten, der die Identifizierung und Handhabung unterstützt.
Pflanzen- und Botanikforschung
Stereomikroskope zeigen die dreidimensionale Form von Samen, Wurzeln, Blüten, Blättern und anderen Pflanzenstrukturen bei geringer Vergrößerung, ohne sie zu einem flachen Bild zu verzerren. Ein System wie das SZX10 bietet einen großen Zoombereich, um ganze Strukturen zu überblicken und anschließend kleinere Merkmale genauer zu untersuchen.
Probenvorbereitung in der Gewebe- und Neurowissenschaft
Eine stabile Stereoansicht hilft Forschern dabei, Gewebe auszurichten, Elektroden zu positionieren, anatomische Strukturen freizulegen und Proben für die Bildgebung mit höherer Vergrößerung vorzubereiten. Der große Arbeitsabstand sorgt dafür, dass Werkzeuge griffbereit bleiben, während das breite Sichtfeld die Beziehung zwischen dem Zielbereich und der umgebenden Probe bewahrt. Entdecken Sie das umfassende Mikroskop-Portfolio von Evident für die Life-Science-Branche und die damit verbundenen Bildgebungsoptionen für nachfolgende Schritte.
Wasser- und Meeresbiologie
Stereomikroskope unterstützen das Screening, das Sortieren und die Identifizierung von Plankton, Copepoden, Larven und anderen kleinen Meeres- oder Süßwasserorganismen. Ihre 3D-Ansicht bei geringer Vergrößerung eignet sich gut für die Erstuntersuchung einer gemischten Probe, bevor ausgewählte Organismen einer Bildgebung mit höherer Vergrößerung unterzogen werden. Erfahren Sie in Evidents Bericht über die National-Geographic-Serie „Pole to Pole with Will Smith“, wie ein SZX16-System zum Screening von arktischem Plankton eingesetzt wurde.
Industrielle Anwendungen für Stereomikroskope
Ein industrielles Stereomikroskop ist ein praktisches Werkzeug für Inspektion, Montage, Nachbearbeitung und Qualitätskontrolle, da es Tiefenwahrnehmung, eine große Schärfentiefe und ausreichend Platz für die Arbeit mit Werkzeugen vereint.
Elektronik- und Leiterplattenprüfung
Bei der Elektronikprüfung ermöglicht ein Leiterplattenmikroskop dem Bediener, Lötstellen, Steckverbinder, Leiterbahnen und kleine Bauteile auf Fehler zu untersuchen und anschließend Nachbesserungen unter Vergrößerung durchzuführen. ESD-sichere Konfigurationen der Modelle SZX7, SZ61 und SZ51 tragen dazu bei, elektrostatisch empfindliche Elektronik während der Prüfung und Montage zu schützen. Für automatisierte oder monitorbasierte Arbeitsabläufe sollten Sie sich digitale Mikroskope für die Prüfung und Analyse ansehen.
Prüfung von Automobil- und Präzisionsteilen
Ein industrielles Stereomikroskop hilft Prüfern dabei, bearbeitete Teile auf Grate, Oberflächenbeschaffenheit, Passgenauigkeit und sichtbare Verunreinigungen zu überprüfen und dabei eine 3D-Ansicht des Bauteils beizubehalten. Zu den Anwendungsbereichen gehört die Prüfung von Düsenöffnungen bei Kraftstoffinjektoren und anderen kleinen Präzisionsmerkmalen.
Montage von Präzisionsbauteilen
Stereomikroskope unterstützen das Platzieren, Ausrichten, Verbinden und Löten kleiner Bauteile, indem sie Tiefenhinweise sichtbar halten, während die Bediener mit ihren Händen und Werkzeugen arbeiten. Ein großzügiger Arbeitsabstand lässt Platz um das Bauteil herum, und eine große Schärfentiefe trägt dazu bei, einen größeren Teil der Baugruppe im Blickfeld zu behalten. Das SZX-AR1-System für kompatible SZX-Mikroskope kann bei komplexen Verfahren Anweisungen im Sichtfeld und Fernanleitung hinzufügen.
Metall- und Schweißnahtprüfung
Ein industrielles Stereomikroskop bietet eine 3D-Ansicht bei geringer Vergrößerung zur Untersuchung von Oberflächenfehlern, des Schweißzustands, von Bruchflächen, Korrosion und Bearbeitungsspuren an Metallteilen. Es eignet sich für die Erstprüfung und Dokumentation vor einer detaillierteren Analyse. Für polierte Schnitte, Mikrostrukturen und Materialien, die eine höhere Vergrößerung erfordern, empfehlen wir die metallurgischen Mikroskope von Evident.
Reinheits- und Partikelanalyse
Stereomikroskope können Qualitätskontrollteams dabei unterstützen, Komponenten und Filter auf sichtbare Partikelverunreinigungen zu überprüfen und anschließend die Partikel mit einer kompatiblen Kamera und Software zu dokumentieren oder zu zählen. Eine formelle Partikelanalyse erfordert möglicherweise einen speziellen, standardisierten Arbeitsablauf. Informieren Sie sich daher bei den Lösungen von Evident für Reinheits- und Partikelanalyse über detaillierte Systemoptionen.
Gemmologie und Schmuckprüfung
Ein Juweliermikroskop bietet die erforderliche Tiefenwahrnehmung, um Edelsteine, Fassungszinken, Fassungen, Gravuren und Punzierungen zu prüfen und dabei die Werkzeuge im Blick zu behalten. Der Einsatz eines speziellen gemmologischen Mikroskops ermöglicht die Beurteilung von Oberflächenmerkmalen, Einschlüssen und der Verarbeitungsqualität. Das SZX7 kombiniert ein 7:1-Zoomverhältnis mit einer breitflächigen Beleuchtung und einer großen Auswahl an Objektiven für unterschiedlichste Proben.
Forensische Untersuchung
Die forensische Mikroskopie nutzt die Stereobeobachtung bei geringer Vergrößerung, um Spuren, Fasern, fragliche Dokumente, Werkzeugspuren und ballistische Beweismittel zu untersuchen und dabei den dreidimensionalen Kontext der Probe zu bewahren. Ein Stereomikroskop eignet sich besonders für die zerstörungsfreie Untersuchung, Sortierung und Dokumentation vor speziellen Vergleichs- oder Analysemethoden. Erfahren Sie mehr in diesem Anwendungshinweis zur Lichtmikroskopie in der Forensik.
Kameras, Messung und Dokumentation
Ein Stereomikroskop lässt sich in Kombination mit einer Digitalkamera und anwendungsspezifischer Software zu einer kompletten Dokumentationsarbeitsstation ausbauen. Nehmen Sie Standbilder oder Videos auf, zeigen Sie eine Live-Ansicht auf einem Monitor an, führen Sie kalibrierte Messungen durch, versehen Sie Befunde mit Anmerkungen und bewahren Sie Aufzeichnungen für Forschung, Inspektion, Schulung oder Berichterstellung auf.
Mikroskopkameras
Eine digitale Mikroskopkamera von Evident wird am Trinokularanschluss – dem dritten optischen Anschluss oberhalb der beiden Okulare – angebracht, um Bilder und Videos aufzunehmen oder eine Echtzeitansicht auf einen Bildschirm zu projizieren. Ein Stereomikroskop mit Kamera unterstützt die Forschungsdokumentation, Abbildungen in Publikationen, die gemeinsame Betrachtung, Inspektionsprotokolle und eine klarere Kommunikation zwischen Teams.
Beim Makro-Zoom-Mikroskopsystem MVX10 kann eine hochempfindliche Kamera dabei helfen, schwache Fluoreszenzsignale zu erfassen. Die Auswahl der Kamera sollte auf die Beobachtungsmethode, die erforderliche Auflösung, die Empfindlichkeit, die Bildrate und den Software-Workflow abgestimmt sein.
Measurement and Reporting Software
Für die Forschung im Bereich der Biowissenschaften unterstützt die Mikroskop-Bildverarbeitungssoftware cellSens™ die Bildaufnahme, Messung, Annotation, Verarbeitung, Weitergabe und Berichterstellung in Paketen, die auf unterschiedliche Bildgebungsanforderungen zugeschnitten sind. Sie kann mit kompatiblen Stereomikroskopen und Kamerakonfigurationen für die biologische Dokumentation und Analyse eingesetzt werden.
Für industrielle und materialwissenschaftliche Arbeitsabläufe verbindet die Bildanalyse- und Messsoftware PRECiV™ Bildaufnahme, kalibrierte Bildschirmmessungen, Annotation, Analyse und Berichterstellung. Kombinieren Sie die PRECiV-Software mit einem kompatiblen Stereomikroskop und einer Digitalkamera, um Prüfergebnisse zu dokumentieren, Merkmale zu vermessen, Bilder mit erweitertem Fokus oder Panoramabilder zu erstellen und visuelle Aufzeichnungen zu führen.
Ressourcen zu Stereomikroskopen
Entdecken Sie praktische Beispiele, Anleitungen zur Bildgebung und Ideen für Arbeitsabläufe beim Einsatz von Stereomikroskopen in Forschung, Prüfung, Montage und Qualitätssicherung.
Steigerung der Effizienz von Qualitätssicherungsteams durch mikroskopische Prüfungen
Erfahren Sie, wie ein Qualitätssicherungsteam ein SZX10-Stereomikroskop einsetzte, um routinemäßige Materialprüfungen zu beschleunigen, Bilder zur Überprüfung aufzunehmen und Ergebnisse an interne Teams und Lieferanten weiterzugeben.
Einführung in Stereomikroskope: Durchlicht-Beobachtungsmethoden
Vergleichen Sie Hellfeld-, Dunkelfeld-, Schräglicht- und polarisierte Durchlichtbeobachtung und erfahren Sie, wie die Transparenz und Struktur der Probe die Wahl der Methode beeinflussen.
3 Vorteile des Einsatzes von Augmented-Reality-Mikroskopen bei der Montage medizinischer Geräte
Erfahren Sie, wie Anweisungen im Sichtfeld, Fernanleitung und gemeinsam genutzte Mikroskopansichten die Konzentration, Problemlösung und Schulung bei der Montage komplexer Medizinprodukte unterstützen können.
