Microscopes à fond noir
La microscopie à fond noir rend l'invisible visible. En dirigeant la lumière obliquement vers l'échantillon de sorte que seule la lumière diffusée et diffractée par l'échantillon pénètre dans l'objectif, cette technique permet de visualiser des échantillons transparents et non colorés comme des objets brillamment éclairés sur un fond noir. Le résultat est un contraste saisissant sans coloration ni fixation, préservant l'intégrité du spécimen et permettant l'observation de cellules vivantes.
Les plateformes de microscopes d'Evident sont hautement modulaires pour prendre en charge l'éclairage en fond noir dans les applications de recherche, cliniques et industrielles. Découvrez notre vaste gamme de solutions de microscopie classique et numériques conçues pour une observation en fond noir fluide et à contraste élevé.

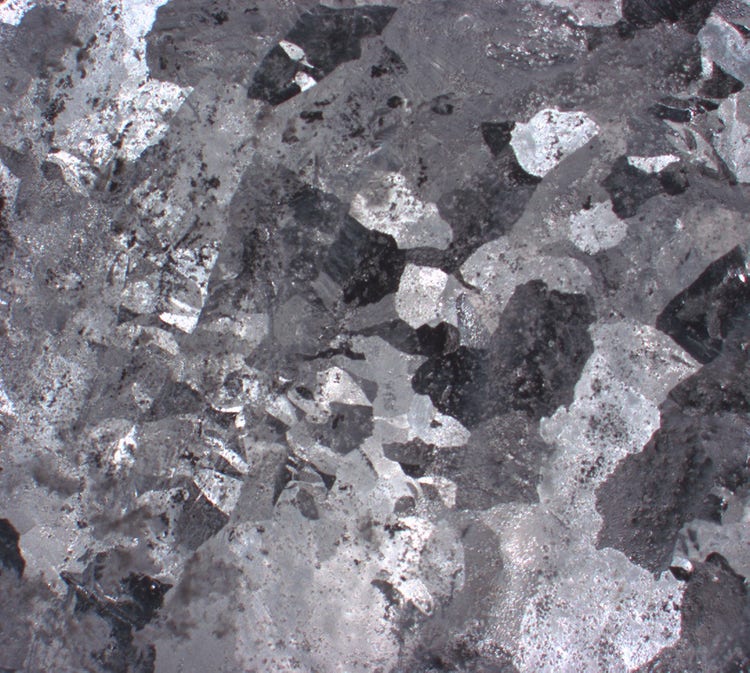

Image en fond noir d’un alliage aluminium-silicium poli prise avec le microscope métallurgique GX53.
Microscopes compatibles avec le fond noir
BX63
Microscope à fluorescence automatisé
Le microscope à fluorescence automatisé BX63 est conçu pour la recherche avancée en sciences de la vie nécessitant une motorisation précise, une imagerie stable et une acquisition multidimensionnelle efficace.
- Système entièrement motorisé permettant l’automatisation d’expériences complexes et multidimensionnelles
- Entraînement Z précis motorisé
- Grande stabilité grâce à une conception de platine fixe
- Compatibilité totale avec les condenseurs pour l'éclairage en fond noir
BX53
Microscope semi-motorisé
Le microscope BX53 offre des performances d'imagerie flexibles pour les applications de routine et avancées, avec des options de motorisation modulaires et la prise en charge du fond clair, de la fluorescence et du fond noir.
- Éclairage LED True Color à haute luminosité
- Concept modulaire permettant la motorisation de composants individuels
- Acquisition simple d’images en fluorescence multicolores
- Compatibilité totale avec les condenseurs pour l'éclairage en fond noir

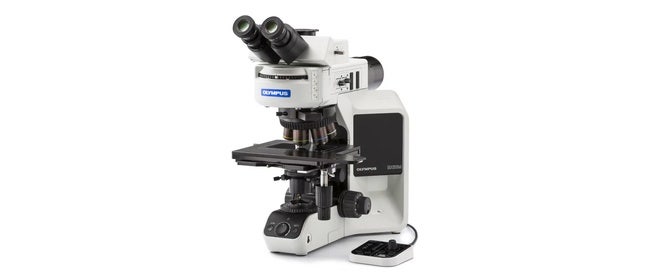

BX53M
Microscope industriel droit
Conçue dans un souci de modularité, la série BX3M offre une grande polyvalence pour une large gamme d'applications en science des matériaux et en contrôle industriel.
- Conception modulaire dotée de configurations pour l'observation générale ou spécialisée
- Commandes intuitives et ergonomiques simplifiant les tâches complexes et améliorant la reproductibilité.
- Gestionnaire automatisé de l'intensité lumineuse pour un éclairage constant
- Optiques et options de contraste avancées pour des inspections précises et fiables
- Options pour les objectifs IR afin de visualiser les matrices de semiconducteurs à travers le silicium
- Intégration de PRECiV pour un flux de travail fluide, de l'imagerie à l'élaboration des rapports
- Compatibilité totale avec les condenseurs pour l'éclairage en fond noir
BX43
Microscope standard
Le microscope vertical BX43 offre des performances optiques fiables et un contrôle intuitif du contraste pour l’imagerie de routine en sciences de la vie, y compris l’observation en champ clair et en champ sombre.
- Éclairage LED True Color
- Gestionnaire d’intensité lumineuse
- Permet une gestion aisée du contraste
- Compatibilité totale avec les condenseurs pour l'éclairage en fond noir
CX43
Microscope biologique
Le microscope biologique CX43 associe une conception ergonomique et des fonctionnalités d’imagerie polyvalentes pour les applications courantes en laboratoire et pour l’enseignement.
- Conception ergonomique
- Éclairage LED longue durée
- Champ sombre accessible grâce à un condenseur
- Source lumineuse LED monoligne optionnelle pour la fluorescence
* Source lumineuse LED monoligne optionnelle pour la fluorescence (longueur d'onde d'excitation au pic de 470 nm uniquement).
CX23
Microscope étudiant
Le microscope étudiant CX23 propose une manipulation aisée et des performances optiques fiables pour les environnements scolaires et les laboratoires débutants.
- Conception diversifiée et conviviale
- Performances optiques remarquables
- Éclairage LED longue durée
- Champ sombre accessible grâce à un condenseur
SZX16
Microscope stéréo avancé
Le microscope stéréo SZX16 offre une clarté optique exceptionnelle, permettant aux laboratoires de détecter, documenter et identifier les plus petits détails.
- Résolution exceptionnelle de 900 paires de lignes par mm (0,3 NA)
- Capacités en fond noir, fluorescence et polarisation
- Rapport de zoom ultra-large de 16,4:1
- Plage de zoom complète de 0,7x à 11,5x grâce à notre double tourelle
- Solutions ergonomiques pour une observation confortable
SZX10
Microscope stéréo flexible
Le microscope stéréoscopique SZX10 s'adapte en un microscope polyvalent tout-en-un, convenant à une large gamme d'échantillons et de tâches d'observation.
- Imagerie haute résolution à 600 paires de lignes par mm (0,2 NA)
- Prend en charge l'observation en fond noir, en polarisation et en fluorescence simple
- Grand rapport de zoom de 10:1
- Le système optique galiléen contribue à réduire la distorsion.
- Excellente profondeur stéréoscopique et rendu précis des couleurs

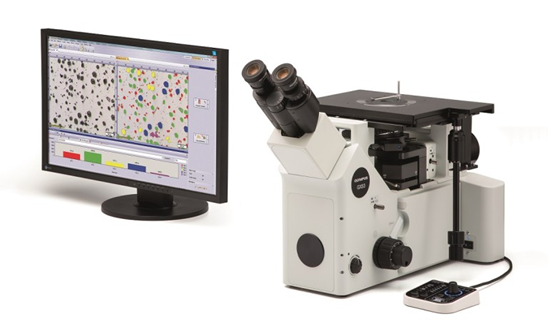

GX53
Microscope métallurgique inversé
Le microscope GX53 offre une clarté élevée et des performances fiables pour l'observation métallurgique, permettant une analyse efficace des métaux et des matériaux industriels.
- Conception adaptée aux métaux polis, aux soudures et aux échantillons de grande taille ou lourds.
- Images haute résolution sous observation en champ clair, champ foncé, CID ou MIX
- Accessoires modulaires répondant à divers besoins d'observation métallurgique
- Options d'objectifs à longue distance de travail pour des observations plus rapides
- Intégration de PRECiV pour des flux de travail d'analyse métallurgique conformes
DSX2000
Série de microscopes numériques
La série DSX2000 primée permet aux utilisateurs de tous niveaux d'obtenir rapidement des résultats précis et de capturer des images exceptionnelles au-delà de la résolution 4K.
- Motorisation complète simplifiant les tâches des chercheurs et des professionnels du contrôle qualité
- Observations rapides du macro au micro avec une large plage de grossissement de 21 à 7 300 x
- Sept méthodes d'observation accessibles en un clic pour une analyse polyvalente des échantillons
- 20 options d'objectifs permettent d'adapter l'imagerie à différents échantillons et applications
- Accessoire pour caméra macro permettant une imagerie rapide et flexible de grands échantillons
- Efficacité garantie grâce à l'intégration de PRECiV avec Live AI et d'autres outils intelligents
- Précision et répétabilité garanties* grâce à un étalonnage professionnel sur site
*La précision et la répétabilité garanties ne s'appliquent que si le dispositif a été étalonné conformément aux spécifications du fabricant et s'il est exempt de défauts. L’étalonnage doit être effectué par un technicien Evident ou un spécialiste agréé par Evident.
Qu’est-ce que la microscopie en fond noir ?
La microscopie à fond noir utilise un éclairage oblique pour faire apparaître des échantillons transparents ou à faible contraste brillants sur un fond sombre.

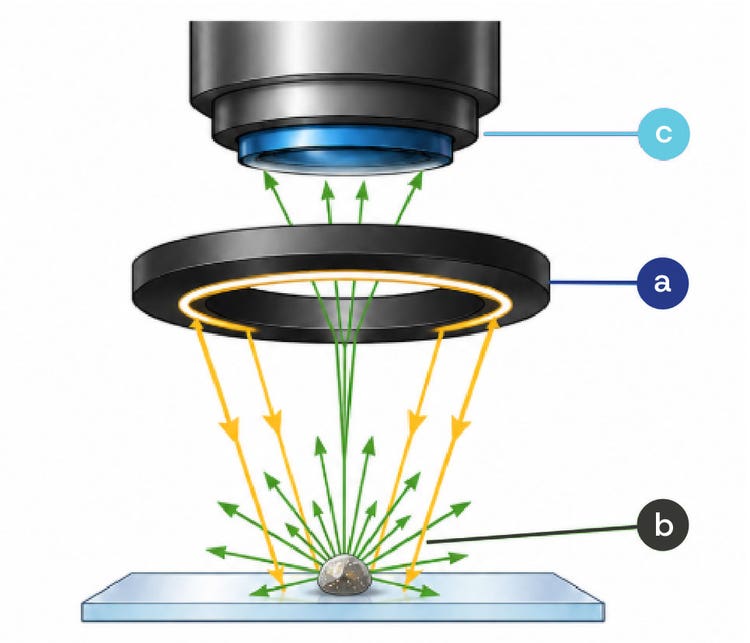

a. Un condenseur à fond noir bloque la lumière directe et envoie un cône de lumière creux vers l'échantillon.
b. Lorsque la lumière frappe l'échantillon, celui-ci diffuse la lumière dans de nombreuses directions.
c. Seule la lumière diffusée pénètre dans l'objectif, ce qui fait apparaître l'échantillon brillant sur un fond sombre.
La microscopie en fond noir permet une imagerie à contraste élevé sans coloration et peut détecter des particules d'environ 30 nm et plus. Pour une imagerie à fond noir optimale, la NA du condenseur doit être supérieure à celle de l'objectif. Les objectifs dotés d'un diaphragme iris intégré peuvent réduire la NA effective, permettant l'utilisation de condenseurs standards pour le fond noir.
Éclairage en fond noir à réflexion
Que peut-on observer avec la microscopie à fond noir ?
Microorganismes vivants
La microscopie en fond noir fait apparaître les spécimens transparents lumineux sur un fond noir, permettant d'observer clairement les bactéries vivantes, spirochètes, protistes, algues et cellules sanguines sans coloration. La technique est couramment utilisée pour les études de motilité et l'imagerie de cellules vivantes.
Échantillons sanguins et cliniques
La microscopie à fond noir permet l'observation de spécimens cliniques délicats tout en préservant leur intégrité. Elle est utilisée pour visualiser Treponema pallidum et évaluer la morphologie anormale des globules rouges dans des échantillons frais.
Nanoparticules et colloïdes
Les nanoparticules d'or, d'argent et de silice diffusent intensément la lumière sous fond noir, permettant l'observation de particules d'environ 10 à 100 nm pour l'analyse. Les applications comprennent le suivi des nanoparticules et les études de résonance plasmonique de surface localisée (LSPR).
Défauts de surface et inspection industrielle
Les éraflures, marques de polissage, piqûres de corrosion, inclusions et contaminants présents sur les métaux, le verre et les matériaux semi-conducteurs deviennent très visibles en fond noir. Le contraste amélioré contribue à optimiser la détection des défauts et les flux de travail d'inspection des surfaces.
Sections de tissu non colorées
Le collagène, l'élastine et les structures du tissu conjonctif réfléchissent et diffusent naturellement la lumière, permettant ainsi aux sections de tissus non colorées d'apparaître brillantes en fond noir. Cela permet une observation structurale avec une préparation minimale de l'échantillon.
Champ sombre vs. champ clair : principales différences
La microscopie en fond clair utilise un éclairage direct pour montrer des échantillons sombres sur un fond lumineux, tandis que la microscopie en fond noir utilise un éclairage oblique pour afficher des échantillons clairs sur un fond sombre. Le champ clair est couramment utilisé pour les échantillons colorés ou fixés, tandis que le champ sombre est bien adapté aux spécimens vivants, non colorés et transparents.

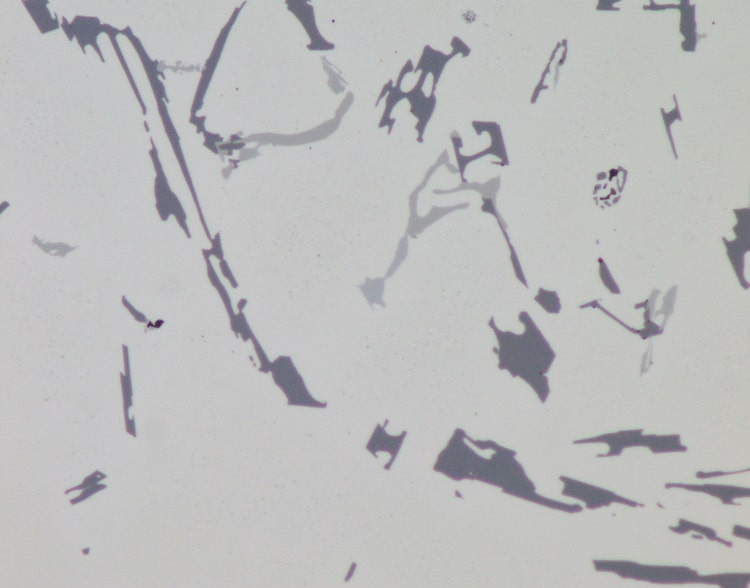

Fond clair
Fond noir
La microscopie en fond noir permet également de détecter des particules plus petites et des structures fines difficiles à voir en fond clair. Les microscopes de recherche modernes, y compris les plateformes de microscopes des séries Evident BX™ et IX™, vous permettent de passer de l'éclairage en fond clair à l'éclairage en fond noir en quelques secondes en changeant le condenseur ou en faisant pivoter la tourelle du condenseur.
Applications de la microscopie à fond noir en sciences de la vie
Microbiologie
La microscopie à fond noir permet aux chercheurs d'observer la motilité et la morphologie des bactéries vivantes sans fixation ni coloration. Les structures fines telles que les flagelles bactériens deviennent très visibles, ce qui rend la technique précieuse pour des applications telles que les études de motilité de Helicobacter pylori.
Biologie cellulaire
La microscopie en fond noir est utilisée pour suivre de gros organites, des vésicules et des particules de type exosome dans des cellules vivantes avec un contraste amélioré. La technique peut également être combinée à la microscopie à fluorescence pour des applications d'imagerie corrélative de cellules vivantes.
Parasitologie
La microscopie à fond noir aide les chercheurs à identifier les parasites sanguins et les protozoaires dans des préparations de sang frais non colorées. Le contraste amélioré permet la visualisation rapide des organismes transparents ou à faible contraste.
Biologie du développement
La microscopie à fond noir améliore la visibilité des structures tout en préservant les spécimens vivants. La technique est utilisée pour observer des embryons et des larves transparents, y compris des poissons-zèbres et des C. elegans, lors des premiers stades du développement, sans marquage.
Biologie marine
La microscopie à fond noir permet l'examen direct des micro-organismes marins dans des échantillons d'eau de mer avec une préparation minimale. La technique améliore le contraste pour l'observation des organismes aquatiques transparents et des particules.
Médaka capturé en fond noir sur un microscope stéréo SZX.
Applications de la microscopie à fond noir en science des matériaux et en imagerie industrielle
Détection des défauts de surface
La microscopie à fond noir améliore la visibilité des éraflures, des marques de polissage, des piqûres de corrosion et des inclusions sur les surfaces métalliques, céramiques et en verre. Les défauts diffusent fortement la lumière oblique, ce qui permet une inspection plus rapide et plus fiable que la microscopie en champ clair seule.
Inspection des semi-conducteurs et des plaquettes
Les particules, les résidus et la contamination de surface sur les plaquettes de semi-conducteurs deviennent plus faciles à détecter sous un éclairage en fond noir. Cette technique améliore le contraste pour identifier les défauts qui peuvent être difficiles à observer en microscopie à fond clair.
Inspection et contrôle de la qualité du verre
Les inclusions cristallines, les bulles et les imperfections de surface dans le verre
plat et creux diffusent efficacement la lumière en fond noir. Cela permet un contrôle qualité rapide et non destructif dans les processus de fabrication et d'inspection du verre.
Analyse des fibres et des textiles
En microscopie à fond noir, les fibres individuelles et les fines caractéristiques
de surface apparaissent brillantes et bien définies. Les applications comprennent l'analyse médico-légale des fibres, l'inspection des textiles et la détection de la contamination.

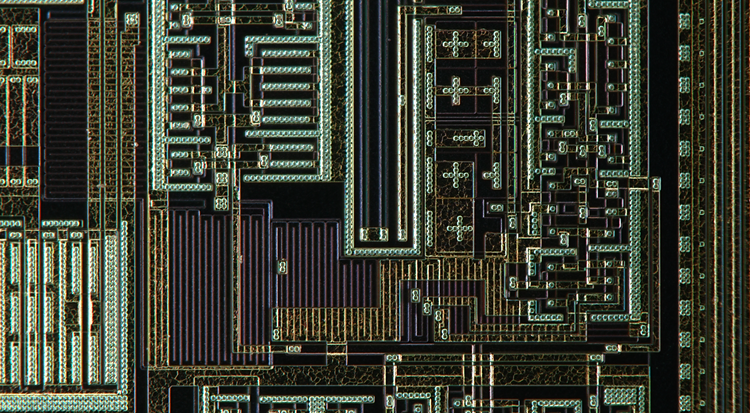

Image en fond noir d'un échantillon de semi-conducteur obtenue avec le microscope numérique DSX2000.
Choisir la bonne configuration de microscopie à fond noir
La meilleure configuration de microscopie à fond noir dépend du type d'échantillon et de l'application. Les microscopes compatibles avec la microscopie à fond noir d'Evident permettent une transition fluide entre les méthodes d'observation et offrent une observation claire et à contraste élevé.
Recherche en sciences de la vie
Système de microscope : microscopes verticaux BX™ et CX™ avec un condenseur
à fond noir sec (NA 0,8–0,95) pour l’imagerie à un grossissement de 2X à 40X ; ou microscopes stéréoscopiques SZX™ avec des anneaux lumineux à fibre optique ou
des illuminateurs coaxiaux
- Adapté aux cellules vivantes, aux échantillons microbiologiques et aux spécimens transparents
- Compatible avec les lames de verre standard et les objectifs secs
- Aucune huile d'immersion ni coloration requise
Inspection industrielle et analyse médico-légale
Système de microscope : microscope stéréo SZX avec éclairage annulaire à fibres optiques ou illuminateurs coaxiaux
- L'éclairage en fond noir met en évidence les éraflures, les particules, les fibres
et la contamination de surface. - Idéal pour le contrôle de la qualité, les analyses de défaillance et les examens médico-légaux
- Option fond noir en transmission pour les échantillons transparents ou semi-transparents
Recherche sur les matériaux et inspection du contrôle de la qualité
Système de microscope : Série de microscopes numériques DSX2000
- Permet une inspection rapide des défauts de surface et des caractéristiques des matériaux.
- L'éclairage MIX combine le champ sombre et le champ clair pour révéler davantage dans une seule image.
- Option fond noir en transmission pour les échantillons transparents ou
semi-transparents
Inspection et analyse métallurgiques
Système de microscope : Microscope métallurgique inversé GX53
- Conception adaptée aux métaux polis, aux soudures et aux échantillons
de grande taille ou lourds. - Images haute résolution sous observation en champ clair, champ foncé,
CID ou MIX - Le champ sombre directionnel aide à révéler la texture de la surface tout
en réduisant l’éblouissement.
Questions fréquemment posées sur la microscopie à fond noir
À quoi sert la microscopie à fond noir ?
Ai-je besoin d'un microscope spécial pour l'observation en fond noir ?
Quelle est la plus petite chose visible en microscopie à fond noir ?
La microscopie à fond noir est-elle utilisée dans des applications cliniques ?
Ressources en microscopie à fond noir
Guide de microscopie à fond noir
Retrouvez des conseils de dépannage et les meilleures pratiques de configuration pour la microscopie à fond noir dans ce guide complet.
Qu’est-ce que la microscopie en fond noir ?
Découvrez les réponses aux questions fréquemment posées sur la microscopie à fond noir, ainsi que des informations sur ses limites et ses avantages.

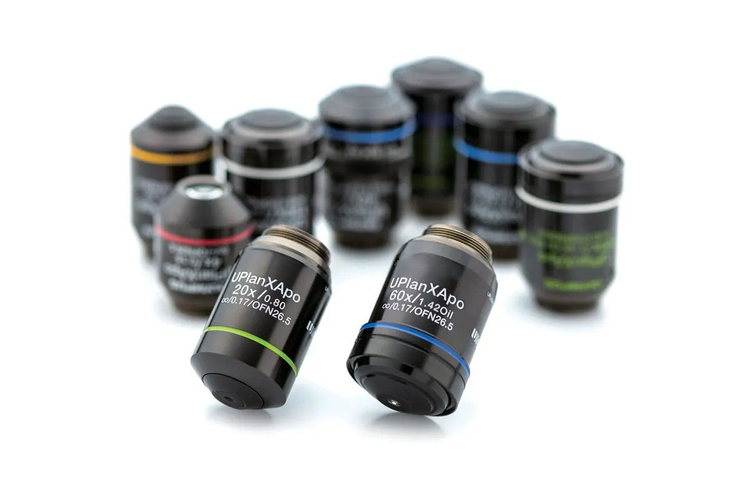

Objectifs à fond noir
Parcourez les objectifs adaptés à la microscopie à fond noir et comparez les options en quelques secondes grâce à notre outil de recherche d'objectifs.
