Microscopes stéréoscopiques
Un stéréomicroscope utilise deux trajets optiques pour produire une image tridimensionnelle d'échantillons solides à faible grossissement. Également appelé microscope stéréoscopique ou microscope de dissection, il est utilisé dans les sciences de la vie et l'industrie, notamment pour la dissection, la biologie du développement, l'imagerie par macro-fluorescence, ainsi que dans les domaines de l'électronique, de la métallurgie et du contrôle qualité.
S'appuyant sur plus de 100 ans d'innovation optique, les microscopes stéréoscopiques Evident allient une optique de haute qualité à des configurations modulaires, un espace de travail généreux et des accessoires ergonomiques pour une observation claire et confortable.

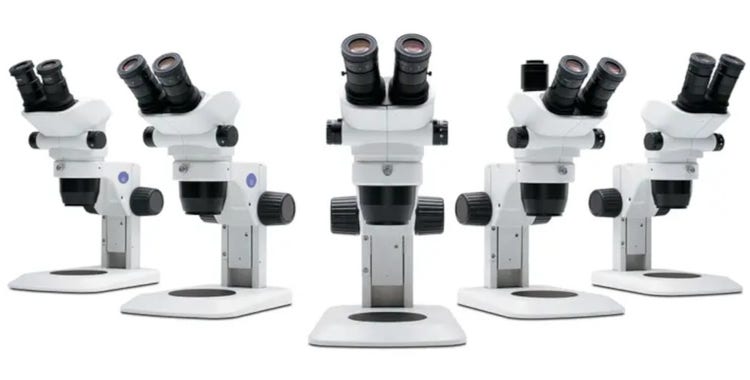

Microscopes stéréoscopiques EVIDENT
SZ61/SZ51
Microscopes stéréoscopiques à zoom pour usage courant
Compacts, les stéréomicroscopes SZ61 et SZ51 offrent des images aux couleurs naturelles et uniformes, une transition fluide entre l’observation macro et micro, ainsi qu’une grande profondeur de champ pour les tâches courantes en sciences de la vie, en production, en assemblage et en contrôle qualité.
- SZ61 : plage de grossissement de 6,7x à 45x, rapport de zoom de 6,7:1
- SZ51 : plage de grossissement de 8x à 40x, rapport de zoom de 5:1
- Système optique Greenough garantissant une excellente planéité de l'image, une grande profondeur de champ et une excellente vision stéréoscopique
- Haute fidélité des couleurs pour l’observation et la documentation des échantillons dans leurs couleurs naturelles
- Options d’éclairage LED par réflexion et par transmission pour une observation polyvalente
- Conception antistatique et modèle trinoculaire SZ61 disponible pour l'imagerie numérique
- Large choix d’objectifs auxiliaires permettant de modifier le grossissement de 2x à 270x et d’atteindre une distance de travail allant jusqu’à 350 mm
SZX16
Microscope stéréoscopique avancé
Le stéréomicroscope SZX16 offre une clarté optique exceptionnelle, permettant aux laboratoires de détecter, de documenter et d’identifier les moindres détails.
- Résolution exceptionnelle de 900 paires de lignes par mm (0,3 NA)
- Rapport de zoom ultra-large de 16,4:1
- Plage de zoom de 0,7x à 11,5x (objectif 1X)
- 6 objectifs offrant un grossissement allant de 2,1x à 230x (oculaire 10x)
- Diaphragme intégré pour régler l'intensité lumineuse et la profondeur de champ
- Tourelle à double objectif
- Système optique galiléen avec distorsion minimisée
- Excellente profondeur stéréoscopique et rendu précis des couleurs
- Prise en charge du champ sombre, du contraste oblique, de la polarisation et d'excellentes capacités de fluorescence
SZX10
Microscope stéréoscopique polyvalent
Le stéréomicroscope SZX10 s'adapte pour devenir un microscope polyvalent « tout-en-un », adapté à un large éventail d'échantillons et de tâches d'observation.
- Imagerie haute résolution à 600 paires de lignes par mm (0,2 NA)
- Large plage de zoom de 10:1
- Plage de grossissement : 0,63x à 6,3x (objectif 1x)
- 8 objectifs offrant un grossissement compris entre 3,2x et 126x (oculaire 10x)
- Diaphragme intégré pour régler l’intensité lumineuse et la profondeur de champ
- Tourelle à double objectif
- Système optique galiléen avec distorsion minimisée
- Excellente profondeur stéréoscopique et rendu précis des couleurs
- Prend en charge l'observation en champ sombre, en contraste oblique, par polarisation et par fluorescence simple
SZX7
Microscope stéréoscopique économique
Le stéréomicroscope SZX7 allie une optique galiléenne de haute qualité, une utilisation ergonomique et une grande flexibilité de configuration pour les sciences de la vie, la science des matériaux, la production et le contrôle qualité.
- Rapport de zoom de 7:1 avec une plage de zoom de 0,8x à 5,6x (objectif 1X)
- 8 objectifs offrant des grossissements allant de 4x à 112x (oculaire 10x)
- Haute fidélité des couleurs et images brillantes à haute résolution
- Large gamme de solutions ergonomiques pour une observation confortable
- Prise en charge de l'observation en champ sombre, par polarisation, à contraste oblique et par fluorescence simple
- Options d’éclairage polyvalentes : LED, fibre optique, coaxial et anneau lumineux
- Protection ESD intégrée et commandes ergonomiques pour une utilisation confortable
MVX10
Système d’imagerie macro à zoom
Le système de microscopie macro à zoom MVX10 combine un chemin optique à zoom unique optimisé pour la fluorescence avec une large plage d’observation permettant l’imagerie d’organismes entiers, de tissus, d’organes et de l’expression génique au niveau cellulaire.
- Objectifs apochromatiques plans (NA élevée jusqu’à NA 0,5) pour une résolution maximale et d’excellentes performances en fluorescence
- Rapport de zoom de 10:1 avec une plage de zoom unique de 0,63x à 6,3x
- Large rapport de zoom de 10:1
- 3 objectifs offrant des grossissements allant de 4x à 250x (oculaire 10x)
- 55 mm maximum pour les échantillons de grande taille ou en mouvement rapide
- Prise en charge de l'observation en champ sombre, en contraste oblique, en polarisation et en fluorescence simple
SZX-AR1
Système de microscope à réalité augmentée
Le système de microscopie en réalité augmentée SZX-AR1 ajoute un guidage numérique en temps réel aux microscopes stéréoscopiques SZX™ compatibles afin de simplifier les tâches complexes de fabrication, d’assemblage et de formation.
- Compatible avec les microscopes stéréoscopiques SZX7, SZX10 et SZX16
- Projette des images, des vidéos, des notes, des réticules, des grilles et des jauges liées au zoom
- Permet aux opérateurs de rester concentrés sur les oculaires tout en suivant les instructions de travail
- Prend en charge le guidage à distance via des logiciels de collaboration tiers
- Capture des images et des vidéos à des fins de documentation, d’analyse et d’archivage
Quel stéréomicroscope vous convient le mieux ?
Pour l’assemblage guidé, la formation et l’assistance à distance, ajoutez le système de réalité augmentée SZX-AR1 à un microscope compatible SZX7, SZX10 ou SZX16. Nos experts peuvent vous aider à identifier le système de stéréomicroscope adapté à votre application et à vos objectifs.
Types de stéréomicroscopes
Que vous inspectiez des composants électroniques, prépariez des échantillons biologiques, réalisiez des images de spécimens fluorescents ou documentiez vos recherches, Evident propose un stéréomicroscope adapté à votre application.
Faites votre choix parmi les systèmes Greenough compacts pour l’observation courante, les microscopes galiléens modulaires pour la recherche avancée et l’imagerie par fluorescence, les systèmes dédiés à la macro-fluorescence pour les échantillons de grande taille, les configurations conformes aux normes ESD pour la fabrication électronique, et les solutions de réalité augmentée qui intègrent directement le guidage numérique dans votre flux de travail.
Grâce à une large gamme d'optiques, de supports, de systèmes d'éclairage, de caméras et d'accessoires, chaque système peut être configuré pour s'adapter à vos échantillons, à vos techniques d'imagerie, à vos exigences en matière de documentation et à votre environnement de travail.

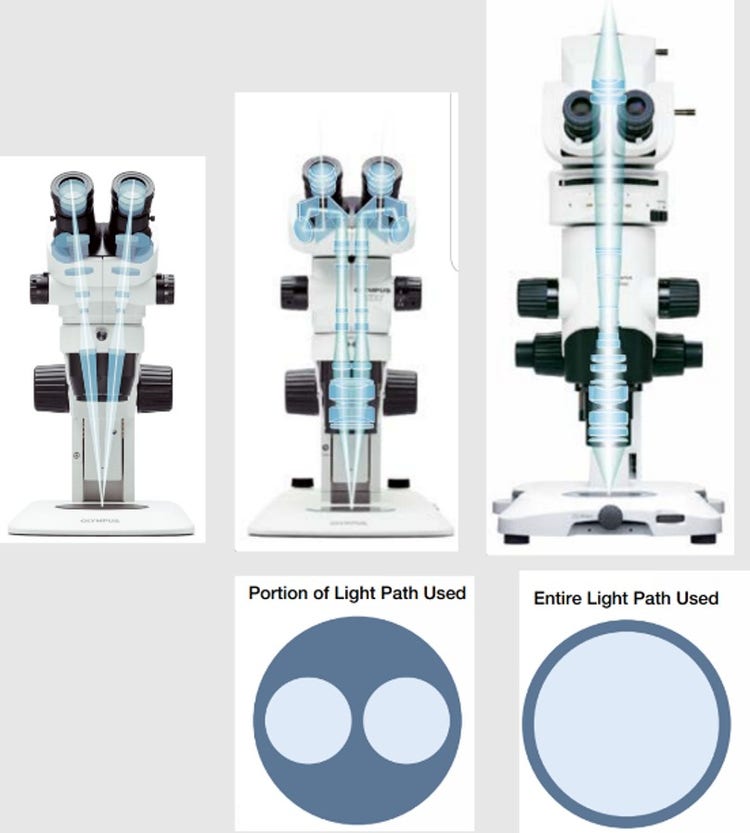

Différence entre un système de type Greenough (à gauche), un système de type galiléen (au centre) et un chemin optique à zoom unique (à droite).
Type Greenough : efficace et fiable
Les modèles SZ51 et SZ61 s’appuient sur la conception optique éprouvée de Greenough, offrant une excellente vision stéréoscopique dans un format compact et économique. Ils sont idéaux pour l’observation de routine, la préparation d’échantillons, le contrôle qualité et les environnements éducatifs où des performances fiables et une grande facilité d’utilisation sont essentielles.
Type galiléen : conçu pour la découverte
Les modèles SZX7, SZX10 et SZX16 associent un système optique de type galiléen à une flexibilité modulaire pour offrir une qualité d’image exceptionnelle, des plages de zoom étendues et une résolution remarquable. Qu’il s’agisse de documenter des échantillons, d’effectuer des micromanipulations ou de capturer des images de fluorescence, ces systèmes offrent les performances optiques et la polyvalence requises par la recherche avancée en sciences de la vie et en science des matériaux.
Chemin optique à zoom unique : optimisé pour les échantillons fluorescents
Le MVX10 adopte une approche différente. Son chemin optique à zoom unique maximise le débit lumineux tout en conservant un large champ de vision et une haute résolution sur toute la plage de zoom. Conçu spécifiquement pour l’imagerie par fluorescence, il permet aux chercheurs d’observer aussi bien des signaux fluorescents faibles sur de grands échantillons que des signaux fluorescents à un seul niveau.
Applications des microscopes stéréoscopiques dans les sciences de la vie
Les microscopes stéréoscopiques prennent en charge un large éventail de tâches biologiques qui tirent parti d’une vue en trois dimensions, d’un faible grossissement et d’une distance de travail suffisante pour manipuler l’échantillon.
Dissection et microchirurgie
Un microscope de dissection offre aux laboratoires de physiologie, de zoologie et d’anatomie une vue 3D verticale de l’échantillon tout en permettant l’utilisation de pinces, de sondes et d’outils de précision. La longue distance de travail laisse suffisamment d’espace pour effectuer des manipulations délicates. Parallèlement, les tubes d’observation inclinables ou ergonomiques en option favorisent une posture plus naturelle pendant les interventions de microchirurgie et les séances de dissection prolongées.
Biologie du développement et embryologie
Un stéréomicroscope permet aux chercheurs d’observer, de trier et de suivre des embryons vivants et des organismes modèles, notamment le poisson-zèbre, la drosophile et C. elegans, sans aplatir l’échantillon. L’éclairage oblique et en champ sombre améliore le contraste des échantillons transparents. Pour la fluorescence et un contraste avancé, optez pour le SZX16 ou le SZX10. Pour une imagerie par macro-fluorescence hautement performante sur des organismes entiers, des tissus et l’expression génique au niveau cellulaire, choisissez le MVX10.
Criblage et imagerie par fluorescence
Les stéréomicroscopes compatibles avec la fluorescence permettent le criblage et l’imagerie dans diverses applications biologiques. Le MVX10 combine l’imagerie par fluorescence de spécimens de grande taille avec la flexibilité nécessaire pour visualiser des organismes entiers, des tissus et l’expression génique au niveau cellulaire au sein d’un même flux de travail. Les modèles SZX16 et SZX10 prennent en charge le criblage de lignées rapporteuses exprimant la GFP et la RFP chez le poisson-zèbre, la drosophile et C. elegans, l’imagerie par fluorescence d’embryons entiers, ainsi que le tri de spécimens fluorescents positifs.
Entomologie
Un stéréomicroscope offre aux entomologistes la perception de la profondeur et le large champ de vision nécessaires pour examiner la morphologie externe, comparer les structures corporelles, trier les spécimens et effectuer des travaux de préparation minutieux. Les chercheurs peuvent passer d’une vue d’ensemble d’un insecte à des détails plus fins tout en conservant le contexte tridimensionnel qui facilite l’identification et la manipulation.
Études botaniques et végétales
Les stéréomicroscopes révèlent la forme tridimensionnelle des graines, des racines, des fleurs, des feuilles et d’autres structures végétales à faible grossissement, sans les aplatir en une image plane. Un système tel que le SZX10 offre une large plage de zoom permettant d’observer des structures entières, puis d’examiner des détails plus petits avec une plus grande précision.
Préparation d’échantillons pour les tissus et les neurosciences
Une vision stéréoscopique stable aide les chercheurs à orienter les tissus, à positionner les électrodes, à mettre en évidence les structures anatomiques et à préparer les échantillons avant de procéder à une imagerie à plus fort grossissement. La longue distance de travail permet de garder les outils à portée de main, tandis que le large champ de vision préserve la relation entre la zone cible et l’échantillon environnant. Découvrez la gamme plus étendue de microscopes d’Evident destinés aux sciences de la vie pour des options d’imagerie en aval.
Biologie aquatique et marine
Les microscopes stéréoscopiques facilitent le criblage, le tri et l’identification du plancton, des copépodes, des larves et d’autres petits organismes marins ou d’eau douce. Leur vision 3D à faible grossissement est particulièrement adaptée au premier examen d’un échantillon mixte avant que les organismes sélectionnés ne fassent l’objet d’une imagerie à plus fort grossissement. Découvrez comment un système SZX16 a été utilisé pour cribler du plancton arctique dans le reportage d’Evident consacré à la série de National Geographic, « Pole to Pole with Will Smith ».
Applications industrielles des microscopes stéréoscopiques
Un stéréomicroscope industriel est un outil pratique pour l’inspection, l’assemblage, la retouche et le contrôle qualité, car il combine perception de la profondeur, grande profondeur de champ et espace suffisant pour manipuler des outils.
Inspection de composants électroniques et de circuits imprimés
Pour l’inspection des composants électroniques, un microscope pour circuits imprimés permet aux opérateurs d’examiner les soudures, les connecteurs, les pistes et les petits composants à la recherche de défauts, puis d’effectuer des retouches sous grossissement. Les configurations SZX7, SZ61 et SZ51 protégées contre les décharges électrostatiques (ESD) contribuent à protéger les composants électroniques sensibles à l’électricité statique pendant l’inspection et l’assemblage. Pour les flux de travail automatisés ou basés sur un écran, découvrez les microscopes numériques destinés à l’inspection et à l’analyse.
Inspection des pièces automobiles et de précision
Un stéréomicroscope industriel aide les inspecteurs à vérifier la présence de bavures, l’état de surface, les caractéristiques d’ajustement et la contamination visible sur les pièces usinées, tout en conservant une vue en 3D du composant. Les applications comprennent l’inspection des orifices des injecteurs de carburant et d’autres petites caractéristiques de précision.
Assemblage de composants de précision
Les microscopes stéréoscopiques facilitent le placement, l’alignement, l’assemblage et le soudage de petits composants en maintenant les repères de profondeur visibles pendant que les opérateurs travaillent avec leurs mains et leurs outils. Une distance de travail généreuse laisse de l’espace autour de la pièce, et une grande profondeur de champ permet de garder une plus grande partie de l’assemblage dans le champ de vision. Le système SZX-AR1, compatible avec les microscopes SZX, permet d’afficher des instructions à l’écran et d’offrir un guidage à distance pour les procédures complexes.
Inspection des métaux et des soudures
Un stéréomicroscope industriel offre une vue 3D à faible grossissement permettant d’examiner les défauts de surface, l’état des soudures, les surfaces de fracture, la corrosion et les traces d’usinage sur les pièces métalliques. Il est utile pour l’inspection initiale et la documentation avant une analyse plus détaillée. Pour les coupes polies, la microstructure et les matériaux nécessitant un grossissement plus élevé, découvrez les microscopes métallurgiques d’Evident.
Propreté et analyse des particules
Les microscopes stéréoscopiques peuvent aider les équipes de contrôle qualité à examiner les composants et les filtres à la recherche de contamination particulaire visible, puis à documenter ou à compter les particules à l’aide d’une caméra et d’un logiciel compatibles. Une analyse formelle des particules peut nécessiter un flux de travail dédié et standardisé ; consultez donc les solutions d’Evident en matière de propreté et d’analyse des particules pour découvrir les options détaillées du système.
Gémologie et inspection des bijoux
Un microscope de joaillier offre la perception de la profondeur nécessaire pour inspecter les pierres précieuses, les griffes, les montures, les gravures et les poinçons tout en gardant les outils à portée de vue. L’utilisation d’un microscope gemmologique spécialisé permet d’évaluer les caractéristiques de surface, les inclusions et la qualité de fabrication. Le SZX7 combine un rapport de zoom de 7:1 avec un large choix d’éclairages et d’objectifs adaptés à des échantillons variés.
Examen médico-légal
La microscopie médico-légale utilise l’observation stéréoscopique à faible grossissement pour examiner les traces, les fibres, les documents contestés, les marques d’outils et les preuves balistiques, tout en préservant le contexte tridimensionnel de l’échantillon. Un stéréomicroscope est particulièrement utile pour l’examen non destructif, le tri et la documentation avant le recours à des méthodes de comparaison ou d’analyse spécialisées. Découvrez cette note d’application sur la microscopie optique en médecine légale.
Caméras, mesures et documentation
Un stéréomicroscope peut se transformer en poste de travail complet dédié à la documentation lorsqu’il est associé à un appareil photo numérique et à un logiciel spécifique à l’application. Capturez des images fixes ou des vidéos, affichez une vue en direct sur un écran, effectuez des mesures calibrées, annotez vos conclusions et conservez vos enregistrements à des fins de recherche, d’inspection, de formation ou de rapport.
Caméras pour microscopes
Une caméra numérique pour microscope Evident se fixe sur le port trinoculaire, le troisième port optique situé au-dessus des deux oculaires, afin de capturer des images et des vidéos ou de projeter une vue en temps réel sur un écran. Un stéréomicroscope équipé d’une caméra facilite la documentation de recherche, la création d’illustrations pour des publications, le visionnage en groupe, la consignation des inspections et une communication plus claire entre les équipes.
Sur le système de microscope macro-zoom MVX10, une caméra haute sensibilité permet de capter des signaux de fluorescence faibles. Le choix de la caméra doit correspondre à la méthode d’observation, à la résolution requise, à la sensibilité, à la fréquence d’images et au flux de travail logiciel.
Logiciels de mesure et de création de rapports
Dans le domaine de la recherche en sciences de la vie, le logiciel d’imagerie microscopique cellSens™ prend en charge l’acquisition, la mesure, l’annotation, le traitement, le partage et la création de rapports d’images, grâce à des offres adaptées aux différents besoins en imagerie. Il peut être utilisé avec un stéréomicroscope compatible et différentes configurations de caméras pour la documentation et l’analyse biologiques.
Pour les flux de travail industriels et liés aux matériaux, le logiciel d’analyse et de mesure d’images PRECiV™ intègre l’acquisition d’images, les mesures calibrées à l’écran, l’annotation, l’analyse et la génération de rapports. Associez le logiciel PRECiV à un stéréomicroscope et à une caméra numérique compatibles pour documenter les résultats d’inspection, mesurer des caractéristiques, créer des images à mise au point étendue ou panoramiques, et conserver des archives visuelles.
