Microscopi in campo oscuro
La microscopia in campo oscuro rende visibile l'invisibile. Dirigendo la luce obliquamente sul campione in modo che solo la luce diffusa e diffratta dal campione entri nell'obiettivo, la tecnica mostra campioni trasparenti e non colorati come oggetti brillantemente illuminati su uno sfondo nero. Il risultato è un contrasto sorprendente senza colorazione né fissazione, preservando l'integrità del campione e permettendo l'osservazione di cellule vive.
Le piattaforme per microscopi di Evident sono altamente modulari per supportare l'illuminazione in campo oscuro in ambito clinico, industriale e di ricerca. Scopri la nostra ampia gamma di soluzioni per microscopia convenzionale e digitale, progettate per un'osservazione in campo oscuro uniforme e ad alto contrasto.

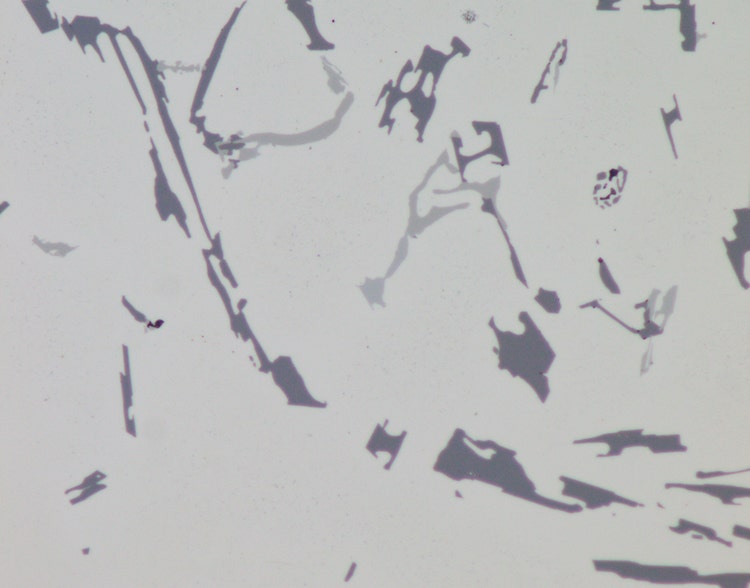

Immagine in campo oscuro di una lega alluminio-silicio lucidata acquisita con il microscopio metallurgico GX53.
Microscopi compatibili con il campo oscuro
BX63
Microscopio automatizzato per fluorescenza
Il microscopio a fluorescenza automatizzato BX63 è progettato per la ricerca avanzata nel campo delle scienze della vita che richiede una motorizzazione precisa, un'immagine stabile e un'acquisizione multidimensionale efficiente.
- Il sistema totalmente automatizzato consente l'automazione di complessi esperimenti multidimensionali
- Unità Z motorizzata precisa
- Elevata stabilità grazie al tavolino fisso
- Totale compatibilità con i condensatori per l'illuminazione in campo oscuro
BX53
Microscopio semi-motorizzato
Il microscopio BX53 offre prestazioni di imaging versatili per applicazioni di routine e avanzate, con opzioni di motorizzazione modulari e supporto per campo chiaro, fluorescenza e campo oscuro.
- Illuminazione a LED True Color ad alta luminosità
- Il concetto modulare consente la motorizzazione dei singoli componenti
- Acquisizione semplice di immagini in fluorescenza multicolore
- Totale compatibilità con i condensatori per l'illuminazione in campo oscuro
BX53M
Microscopio verticale industriale
Progettata all'insegna della modularità, la serie BX3M offre versatilità per una vasta gamma di applicazioni nelle scienze dei materiali e nell'ispezione industriale.
- Design modulare con configurazioni per osservazione generale o specialistica
- Comandi intuitivi ed ergonomici semplificano le attività complesse e migliorano la riproducibilità
- Gestore automatico dell'intensità luminosa per un'illuminazione uniforme
- Ottica avanzata e opzioni di contrasto per ispezioni accurate e affidabili
- Opzioni di obiettivi IR per visualizzare modelli di semiconduttori attraverso il silicio
- Integrazione di PRECiV per un flusso di lavoro senza interruzioni dall'imaging alla creazione di report
- Totale compatibilità con i condensatori per l'illuminazione in campo oscuro
BX43
Microscopio standard
Il microscopio verticale BX43 offre prestazioni ottiche affidabili e un controllo intuitivo del contrasto per l'imaging di routine nel campo delle scienze della vita, inclusa l'osservazione in campo chiaro e in campo oscuro.
- Illuminazione a LED True Color
- Light Intensity Manager
- Consente una gestione facile del contrasto
- Totale compatibilità con i condensatori per l'illuminazione in campo oscuro
CX43
Microscopio biologico
Il microscopio biologico CX43 unisce un design ergonomico a funzionalità di imaging versatili per applicazioni di laboratorio e didattiche di routine.
- Design ergonomico
- Illuminazione a LED di lunga durata
- Campo oscuro accessibile tramite un condensatore
- Sorgente luminosa a LED a linea singola opzionale per la fluorescenza
* Sorgente luminosa a LED a linea singola opzionale per la fluorescenza (lunghezza d'onda di eccitazione di picco: solo 470 nm)
CX23
Microscopio per studenti
Il microscopio per studenti CX23 offre facilità d'uso e prestazioni ottiche affidabili per l'utilizzo in aula e nei laboratori didattici.
- Design vario e intuitivo
- Prestazioni ottiche superiori
- Illuminazione a LED di lunga durata
- Campo oscuro accessibile tramite un condensatore
SZX16
Microscopio stereoscopico avanzato
Il microscopio stereoscopico SZX16 offre un'eccezionale chiarezza ottica, consentendo ai laboratori di rilevare, documentare e identificare i più piccoli dettagli.
- Risoluzione eccezionale di 900 coppie di linee per mm (NA pari a 0,3)
- Funzionalità di polarizzazione, fluorescenza e campo oscuro
- Rapporto di zoom ultra-ampio di 16,4:1
- Intervallo di zoom completo da 0,7x a 11,5x grazie alla doppia torretta
- Soluzioni ergonomiche per un'osservazione confortevole
SZX10
Microscopio stereoscopico flessibile
Il microscopio stereoscopico SZX10 si trasforma in un microscopio versatile e completo, adatto a un'ampia gamma di campioni e attività di osservazione.
- Immagini ad alta risoluzione a 600 coppie di linee per mm (NA pari a 0,2)
- Supporta l'osservazione in fluorescenza semplice, polarizzazione e campo oscuro
- Ampio rapporto di zoom 10:1
- Il sistema ottico galileiano contribuisce a ridurre la distorsione
- Eccellente profondità stereoscopica e riproduzione accurata dei colori

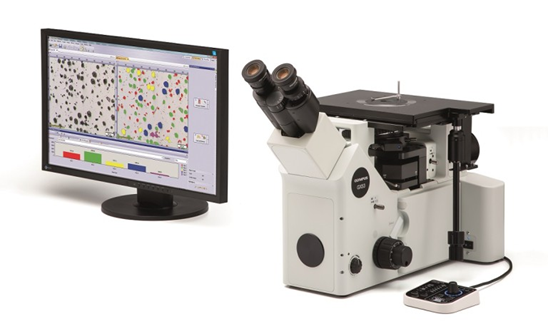

GX53
Microscopio metallografico rovesciato
Il microscopio GX53 garantisce elevata chiarezza e prestazioni affidabili per l'ispezione metallurgica e consente un'analisi efficiente di metalli e materiali industriali.
- Design adatto a metalli lucidati, saldature e campioni di grandi dimensioni o pesanti
- Immagini ad alta risoluzione per osservazioni in campo chiaro, campo oscuro, DIC o MIX
- Gli accessori modulari soddisfano un'ampia varietà di esigenze di ispezione metallurgica
- Le opzioni di obiettivi a lunga distanza di lavoro supportano ispezioni più rapide
- Integrazione di PRECiV per flussi di lavoro di analisi metallurgica conformi
DSX2000
Serie di microscopi digitali
La pluripremiata serie DSX2000 consente agli utilizzatori di ogni livello di ottenere risultati rapidi e precisi e di acquisire immagini eccezionali con una risoluzione superiore a 4K.
- La motorizzazione completa semplifica i compiti dei ricercatori e dei professionisti del controllo di qualità.
- Ispezioni rapide da macro a micro con un ampio intervallo di ingrandimento
(21-7.300X) - Sette metodi di osservazione a portata di clic per un'analisi versatile dei campioni
- 20 opzioni di obiettivi per adattare l'imaging a diversi campioni e applicazioni
- Accessorio per fotocamera macro per imaging rapido e flessibile di campioni di grandi dimensioni
- L'integrazione di PRECiV aumenta l'efficienza grazie allo strumento di intelligenza artificiale Live AI e ad altri strumenti avanzati
- Precisione e ripetibilità garantite* con calibrazione professionale in loco
*La precisione e la ripetibilità garantite si applicano solo se il dispositivo è stato tarato in base alle specifiche del fabbricante ed è privo di difetti. La taratura deve essere eseguita da un tecnico Evident o da uno specialista autorizzato Evident.
Che cos'è la microscopia in campo oscuro?

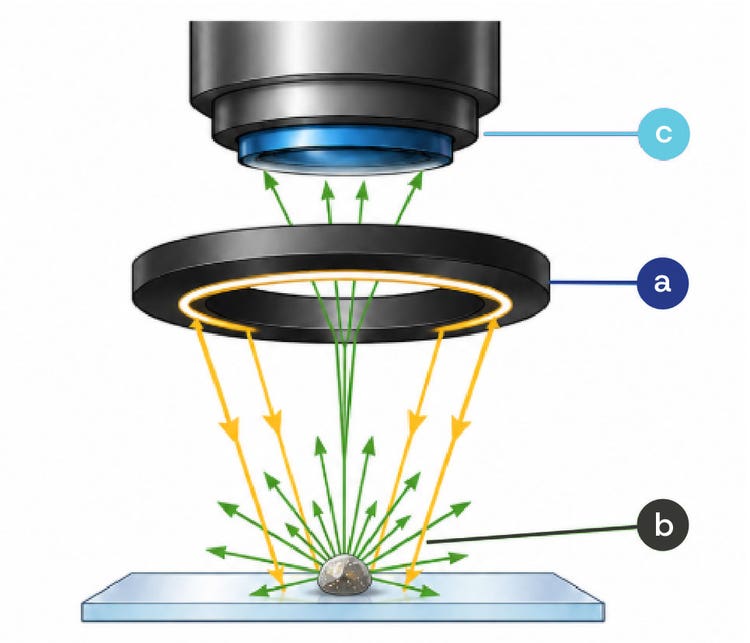

La microscopia in campo oscuro utilizza un'illuminazione obliqua per rendere luminosi i campioni trasparenti o a basso contrasto su uno sfondo scuro.
a. Un condensatore a campo oscuro blocca la luce diretta e invia un cono di luce cavo sul campione.
b. Quando il campione viene colpito dalla luce la disperde in molte direzioni.
c. Solo la luce diffusa entra nell'obiettivo, facendo apparire il campione luminoso su uno sfondo scuro.
La microscopia in campo oscuro consente di ottenere immagini ad alto contrasto senza colorazione ed è in grado di rilevare particelle di dimensioni pari a 30 nm e superiori. Per un'imaging in campo oscuro appropriato, l'apertura numerica (NA) del condensatore deve superare quella dell'obiettivo. Gli obiettivi con diaframmi a iride
Illuminazione in campo oscuro riflessa
Cosa si può osservare con la microscopia in campo oscuro?
Microrganismi viventi
La microscopia in campo oscuro rende i campioni trasparenti brillanti su uno sfondo scuro, consentendo l'osservazione chiara di batteri viventi, spirochete, protisti, alghe e cellule del sangue senza colorazione. La tecnica viene spesso impiegata per studi della motilità e l'imaging di cellule vive.
Campioni clinici e di sangue
La microscopia in campo oscuro consente l'osservazione di campioni clinici delicati, mantenendone l'integrità. Viene utilizzata per visualizzare il Treponema pallidum e valutare la morfologia anomala dei globuli rossi nei campioni freschi.
Nanoparticelle e colloidi
Le nanoparticelle di oro, argento e silice diffondono intensamente la luce in campo oscuro, permettendo l'analisi di particelle di circa 10-100 nm. Le applicazioni includono il tracciamento delle nanoparticelle e gli studi di risonanza plasmonica di superficie localizzata (LSPR).
Difetti superficiali e ispezioni in campo industriale
Graffi, segni di lucidatura, corrosione alveolare, inclusioni e contaminanti su metalli, vetro e materiali semiconduttori risultano altamente visibili in campo oscuro. Il contrasto migliorato contribuisce a ottimizzare i flussi di lavoro di rilevamento dei difetti e di ispezione delle superfici.
Sezioni di tessuto non colorate
Il collagene, l'elastina e le strutture del tessuto connettivo riflettono e diffondono naturalmente la luce, rendendo le sezioni di tessuto non colorate luminose su sfondo scuro. Questo consente l'osservazione strutturale con una preparazione minima del campione.
Campo oscuro e campo luminoso: le principali differenze
La microscopia in campo chiaro utilizza un'illuminazione diretta per mostrare campioni scuri su sfondo chiaro, mentre la microscopia in campo oscuro utilizza un'illuminazione obliqua per visualizzare campioni chiari su sfondo scuro. La microscopia in campo chiaro viene comunemente utilizzata per campioni colorati o fissati, mentre la microscopia in campo oscuro è più adatta per campioni vivi, non colorati e trasparenti.
Campo chiaro
Campo scuro
La microscopia in campo oscuro può inoltre rilevare particelle più piccole e strutture fini difficili da osservare con la microscopia in campo chiaro. I moderni microscopi per la ricerca, incluse le piattaforme per microscopio delle serie Evident BX™ e IX™, consentono di passare in pochi secondi dall'illuminazione in campo chiaro a quella in campo oscuro cambiando il condensatore o ruotando la posizione della torretta del condensatore.
Applicazioni della microscopia in campo oscuro nelle scienze della vita
Microbiologia
La microscopia in campo oscuro consente ai ricercatori di osservare la motilità e la morfologia dei batteri viventi senza fissazione o colorazione. Strutture fini come
i flagelli batterici diventano altamente visibili, rendendo la tecnica preziosa per applicazioni come gli studi della motilità dell'Helicobacter pylori.
Biologia cellulare
La microscopia in campo oscuro viene utilizzata per tracciare grandi organelli, vescicole e particelle simili agli esosomi nelle cellule viventi con un contrasto migliorato. La tecnica può anche essere combinata con la microscopia a fluorescenza per applicazioni di imaging correlativo di cellule vive.
Parassitologia
La microscopia in campo oscuro aiuta i ricercatori a identificare parassiti ematici e protozoi in preparati di sangue fresco non colorato. Il contrasto migliorato favorisce
la rapida visualizzazione di organismi trasparenti o a basso contrasto.
Biologia dello sviluppo
La microscopia in campo oscuro migliora la visibilità strutturale preservando i campioni viventi. La tecnica viene utilizzata per l'acquisizione di immagini di embrioni e larve trasparenti, inclusi zebrafish e C. elegans, nelle prime fasi di sviluppo senza marcatura.
Biologia marina
La microscopia in campo oscuro permette l'esame diretto di microrganismi marini in campioni di acqua di mare con una preparazione minima. La tecnica migliora il contrasto per l'osservazione di particelle e organismi acquatici trasparenti.
Medaka acquisito in campo oscuro con un microscopio stereoscopico SZX.
Applicazioni della microscopia in campo oscuro nella scienza dei materiali e nell'imaging industriale
Rilevamento dei difetti superficiali
La microscopia in campo oscuro migliora la visibilità di graffi, segni di lucidatura, corrosione alveolare e inclusioni su superfici in metallo, ceramica e vetro. I difetti disperdono intensamente l'illuminazione obliqua, consentendo un'ispezione più rapida e affidabile rispetto alla microscopia in campo chiaro.
Ispezione di semiconduttori e wafer
Le particelle, i residui e le contaminazioni superficiali sui wafer semiconduttori diventano più facili da rilevare con l'illuminazione in campo oscuro. Questa tecnica migliora il contrasto favorendo l'identificazione dei difetti difficilmente osservabili in campo chiaro.
Ispezione e controllo qualità del vetro
Le inclusioni cristalline, le bolle e le imperfezioni superficiali su vetro piano e cavo disperdono la luce in modo efficiente in campo oscuro. Questo consente un controllo di qualità rapido e non distruttivo nei flussi di lavoro di produzione e ispezione del vetro.
Analisi delle fibre e dei tessuti
Le singole fibre e le sottili caratteristiche superficiali appaiono luminose e ben definite con la microscopia in campo oscuro. Le applicazioni includono l'analisi forense delle fibre, l'ispezione dei tessuti e il rilevamento di contaminazioni.

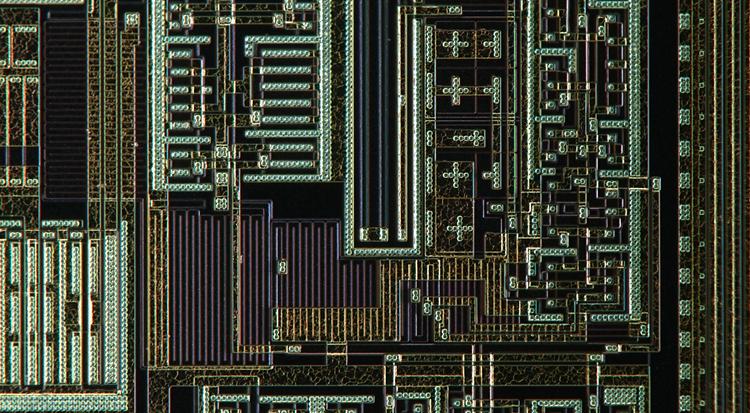

Immagine in campo oscuro di un campione di semiconduttore acquisita con il microscopio digitale DSX2000.
Scelta della configurazione ideale per la microscopia in campo oscuro
La configurazione ottimale per la microscopia in campo oscuro dipende dal tipo di campione e dall'applicazione. I microscopi compatibili con il campo oscuro di Evident consentono di passare agevolmente da un metodo di osservazione all'altro e producono immagini nitide e ad alto contrasto.
Ricerca nelle scienze della vita
Sistema microscopio: Microscopi verticali BX™ e CX™ con condensatore per campo oscuro a secco (NA pari a 0,8-0,95) per imaging a ingrandimenti da 2X a 40X; oppure microscopi stereoscopici SZX™ con luci ad anello a fibra ottica o illuminatori coassiali
- Adatto per cellule vive, campioni microbiologici e trasparenti
- Compatibile con vetrini standard e obiettivi a secco
- Olio da immersione e coloranti non necessari
Ispezione industriale e analisi forense
Sistema microscopio: microscopio stereoscopico SZX con luci ad anello a fibra ottica o illuminatori coassiali
- Il campo oscuro evidenzia graffi, particelle, fibre e contaminazioni superficiali
- Ideale per il controllo qualità, l'analisi dei guasti e gli esami forensi
- Opzione campo oscuro trasmesso per campioni trasparenti o semitrasparenti
Ricerca sui materiali e ispezione per il controllo qualità
Sistema microscopio: Microscopio digitale della serie DSX2000
- Consente un'ispezione rapida dei difetti superficiali e delle caratteristiche dei materiali
- L'illuminazione MIX combina il campo oscuro e il campo chiaro per rivelare più dettagli in una singola immagine
- Opzione campo oscuro trasmesso per campioni trasparenti o semitrasparenti
Ispezione e analisi nel settore metallurgico
Sistema microscopio: Microscopio metallurgico invertito GX53
- Design adatto a metalli lucidati, saldature e campioni di grandi dimensioni o pesanti
- Immagini ad alta risoluzione per osservazioni in campo chiaro, campo oscuro, DIC o MIX
- Il campo oscuro direzionale aiuta a rivelare la texture superficiale riducendo il riflesso
Domande frequenti sulla microscopia in campo oscuro
A cosa serve la microscopia in campo oscuro?
È necessario un microscopio speciale per l'osservazione in campo oscuro?
Qual è l'elemento più piccolo visibile con la microscopia in campo oscuro?
La microscopia in campo oscuro viene utilizzata in ambito clinico?
Risorse per la microscopia in campo oscuro
Guida alla microscopia in campo oscuro
Questa guida completa offre suggerimenti per la risoluzione dei problemi della microscopia in campo oscuro e le procedure di configurazione consigliate.
Che cos'è la microscopia in campo oscuro?
Trova le risposte alle domande più frequenti sulla microscopia in campo oscuro, inclusi approfondimenti su limiti e vantaggi.

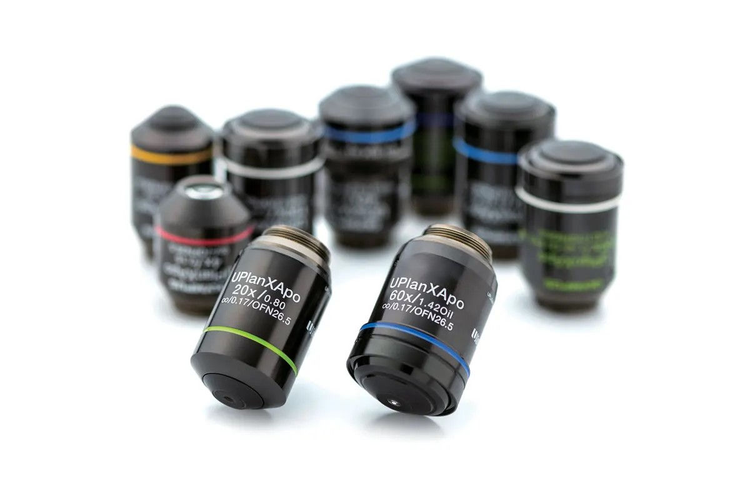

Lenti di obiettivi per il campo oscuro
Esplora le lenti degli obiettivi adatti alla microscopia in campo oscuro e confronta le opzioni in pochi secondi con il nostro strumento di ricerca.
