Microscopi stereo
Un microscopio stereo utilizza due percorsi ottici per produrre una visione tridimensionale di campioni solidi a basso ingrandimento. Chiamato anche microscopio stereoscopico o microscopio da dissezione, è utilizzato nelle scienze della vita e in ambito industriale per applicazioni che spaziano dalla dissezione, alla biologia dello sviluppo e all'imaging macro a fluorescenza, fino all'elettronica, ai metalli e al controllo qualità.
Frutto di oltre 100 anni di innovazione ottica, i microscopi stereo Evident combinano ottiche di alta qualità con configurazioni modulari, un ampio spazio di lavoro e accessori ergonomici per un’osservazione chiara e confortevole.
Microscopi stereo EVIDENT

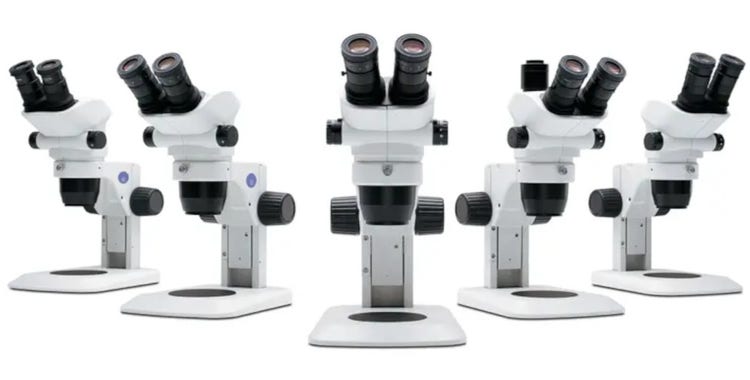

SZ61/SZ51
Microscopi stereo con zoom per uso di routine
I microscopi stereo compatti SZ61 e SZ51 offrono immagini dai colori naturali e uniformi, un passaggio fluido dall’osservazione macro a quella micro e un’ampia profondità di campo per attività di routine nel campo delle scienze della vita, della produzione, dell’assemblaggio e dell’ispezione.
- SZ61: campo di ingrandimento da 6,7x a 45x, rapporto di zoom 6,7:1
- SZ51: campo di ingrandimento da 8x a 40x, rapporto di zoom di 5:1
- Sistema ottico Greenough per un’eccellente uniformità dell’immagine, ampia profondità di campo e ottima visione stereoscopica
- Elevata fedeltà cromatica per l’osservazione e la documentazione dei campioni nei colori naturali
- Opzioni di illuminazione a LED riflessa e trasmessa per un'ampia gamma di osservazioni
- Struttura antistatica e modello trinoculare SZ61 disponibile per l’acquisizione di immagini digitali
- Ampia scelta di obiettivi ausiliari per variare l’ingrandimento da 2x a 270x e una distanza di lavoro fino a 350 mm
SZX16
Microscopio stereo avanzato
Il microscopio stereo SZX16 offre un'eccezionale nitidezza ottica, consentendo ai laboratori di rilevare, documentare e identificare i minimi dettagli.
- Risoluzione eccezionale di 900 coppie di linee per mm (0,3 NA)
- Rapporto di zoom ultra-ampio 16,4:1
- Intervallo di zoom da 0,7x a 11,5x (obiettivo 1X)
- 6 obiettivi con ingrandimenti da 2,1x a 230x (oculare 10X)
- Apertura integrata per regolare l’intensità della luce e la profondità di campo
- Torretta a doppio obiettivo
- Sistema ottico galileiano con distorsione ridotta al minimo
- Eccellente profondità stereoscopica e accurata resa cromatica
- Supporta le tecniche di campo oscuro, contrasto obliquo, polarizzazione e offre eccellenti capacità di fluorescenza
SZX10
Microscopio stereo versatile
Il microscopio stereo SZX10 si configura come un microscopio flessibile e completo, adatto a un'ampia gamma di campioni e attività di osservazione.
- Acquisizione di immagini ad alta risoluzione a 600 coppie di linee per mm (0,2 NA)
- Ampio rapporto di zoom di 10:1
- Intervallo di ingrandimento 0,63x–6,3x (obiettivo 1X)
- 8 obiettivi con ingrandimenti da 3,2x a 126x (oculare 10X)
- Apertura integrata per regolare l’intensità della luce e la profondità di campo
- Torretta a doppio obiettivo
- Sistema ottico galileiano con distorsione ridotta al minimo
- Eccellente profondità stereoscopica e accurata resa cromatica
- Supporta l’osservazione in campo oscuro, a contrasto obliquo, a polarizzazione e a fluorescenza semplice
SZX7
Microscopio stereo economico
Il microscopio stereo SZX7 combina ottiche galileiane di alta qualità, funzionamento ergonomico e flessibilità di configurazione per le scienze della vita, la scienza dei materiali, la produzione e il controllo qualità.
- Rapporto di zoom 7:1 con un intervallo di zoom compreso tra 0,8x e 5,6x (obiettivo 1X)
- 8 obiettivi con ingrandimenti da 4x a 112x (oculare 10x)
- Elevata fedeltà cromatica e immagini brillanti e ad alta risoluzione
- Ampia gamma di soluzioni ergonomiche per un'osservazione confortevole
- Supporta l’osservazione in campo oscuro, a polarizzazione, a contrasto obliquo e a fluorescenza semplice
- Opzioni versatili di illuminazione a LED, in fibra ottica, coassiale e ad anello
- Protezione ESD integrata e comandi ergonomici per un utilizzo confortevole
MVX10
Sistema di imaging macro con zoom
Il sistema microscopico macro zoom MVX10 combina un percorso ottico a zoom singolo ottimizzato per la fluorescenza con un ampio campo di osservazione per l’imaging di organismi interi, tessuti, organi e l’espressione genica a livello cellulare.
- Obiettivi apocromatici plan (NA elevato fino a NA 0,5) per la massima risoluzione e ottime prestazioni di fluorescenza
- Rapporto di zoom 10:1 con un intervallo mono-zoom compreso tra 0,63x e 6,3x
- Ampio rapporto di zoom di 10:1
- 3 obiettivi con ingrandimenti compresi tra 4x e 250x (oculare 10x)
- Massimo 55 mm per campioni di grandi dimensioni o in rapido movimento
- Supporta l’osservazione in campo oscuro, a contrasto obliquo, a polarizzazione e a fluorescenza semplice
SZX-AR1
Sistema di microscopia a realtà aumentata
Il sistema di microscopia a realtà aumentata SZX-AR1 aggiunge una guida digitale in-view ai microscopi stereoscopici SZX™ compatibili per semplificare complesse attività di produzione, assemblaggio e formazione.
- Compatibile con i microscopi stereoscopici SZX7, SZX10 e SZX16
- Proietta immagini, video, note, reticoli, griglie e calibri collegati allo zoom
- Consente agli operatori di rimanere concentrati sugli oculari mentre seguono le istruzioni di lavoro
- Supporta la guida remota tramite software di collaborazione di terze parti
- Acquisisce immagini e video a scopo di documentazione, analisi e archiviazione
Qual è il microscopio stereo più adatto alle vostre esigenze?
Per l’assemblaggio guidato, la formazione e l’assistenza remota, è possibile integrare il sistema di realtà aumentata SZX-AR1 con un microscopio compatibile della serie SZX7, SZX10 o SZX16. I nostri esperti possono aiutarvi a individuare il sistema di microscopia stereoscopica più adatto alle vostre applicazioni e ai vostri obiettivi.
Tipi di microscopi stereo
Che si tratti di ispezionare componenti elettronici, preparare campioni biologici, acquisire immagini di campioni fluorescenti o documentare la ricerca, Evident offre un microscopio stereo progettato appositamente per la vostra applicazione.
Scegli tra i sistemi Greenough compatti per l’osservazione di routine, i microscopi galileiani modulari per la ricerca avanzata e l’imaging a fluorescenza, i sistemi dedicati alla macrofluorescenza per campioni di grandi dimensioni, le configurazioni a prova di scariche elettrostatiche (ESD) per la produzione elettronica e le soluzioni di realtà aumentata che integrano la guida digitale direttamente nel tuo flusso di lavoro.
Grazie a un’ampia gamma di ottiche, supporti, sistemi di illuminazione, telecamere e accessori, ogni sistema può essere configurato in base ai vostri campioni, alle tecniche di imaging, ai requisiti di documentazione e all’ambiente di lavoro.

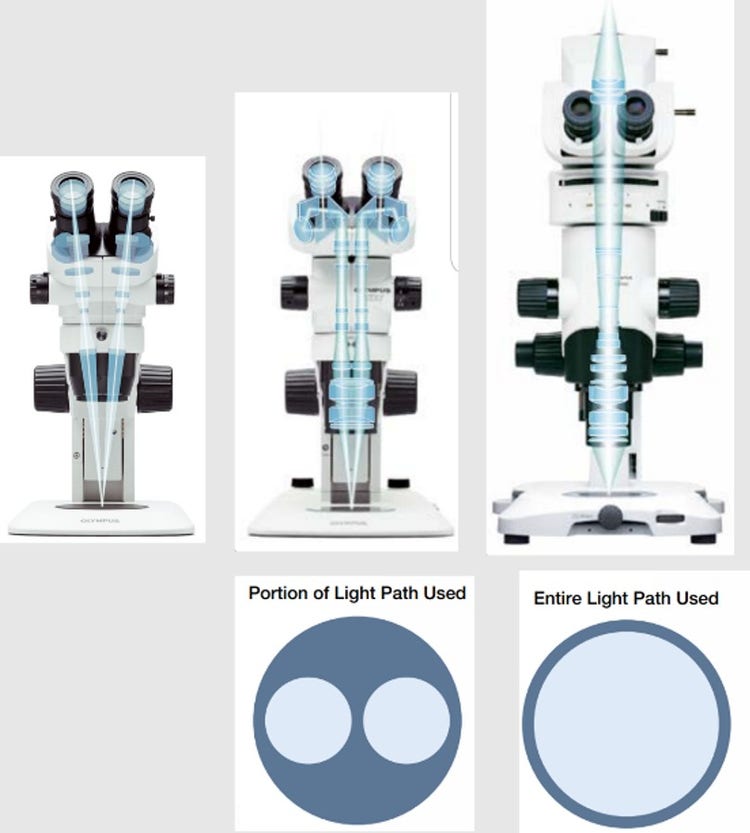

Differenza tra un percorso ottico di tipo Greenough (a sinistra), di tipo galileiano (al centro) e a zoom singolo (a destra).
Tipo Greenough: efficiente e affidabile
I modelli SZ51 e SZ61 si basano sul collaudato design ottico Greenough, garantendo un'eccellente visione stereoscopica in un formato compatto ed economico. Sono ideali per l'osservazione di routine, la preparazione dei campioni, il controllo qualità e gli ambienti didattici in cui sono essenziali prestazioni affidabili e facilità d'uso.
Tipo galileiano: progettato per la scoperta
I modelli SZX7, SZX10 e SZX16 combinano un sistema ottico di tipo galileiano con la flessibilità modulare per offrire una qualità dell’immagine eccezionale, ampi intervalli di zoom e una risoluzione straordinaria. Che si tratti di documentare campioni, eseguire micromanipolazioni o acquisire immagini di fluorescenza, questi sistemi forniscono le prestazioni ottiche e la versatilità richieste dalla ricerca avanzata nel campo delle scienze della vita e dei materiali.
Percorso ottico a zoom singolo: ottimizzato per campioni fluorescenti
L’MVX10 adotta un approccio diverso. Il suo percorso ottico a zoom singolo massimizza la trasmissione della luce, mantenendo al contempo un ampio campo visivo e un’elevata risoluzione su tutta la gamma di zoom. Progettato specificamente per l’imaging a fluorescenza, consente ai ricercatori di osservare segnali fluorescenti deboli in campioni di grandi dimensioni fino a segnali fluorescenti a livello singolo.
Applicazioni nel campo delle scienze della vita per i microscopi stereo
I microscopi stereo supportano un’ampia gamma di attività biologiche che traggono vantaggio da una visione tridimensionale, da un basso ingrandimento e da una distanza di lavoro sufficiente per manipolare il campione.
Dissezione e microchirurgia
Un microscopio da dissezione offre ai laboratori di fisiologia, zoologia e anatomia una visione 3D frontale del campione, consentendo al contempo l’uso di pinze, sonde e strumenti di precisione. L’ampia distanza di lavoro lascia spazio per manipolazioni delicate. Nel contempo, i tubi di osservazione inclinabili o ergonomici opzionali aiutano a mantenere una postura più naturale durante la microchirurgia e le sessioni di dissezione prolungate.
Biologia dello sviluppo ed embriologia
Un microscopio stereo consente ai ricercatori di osservare, selezionare e monitorare embrioni vivi e organismi modello, tra cui il pesce zebra, la Drosophila e il C. elegans, senza appiattire il campione. L’illuminazione obliqua e in campo oscuro migliorano il contrasto nei campioni trasparenti. Per la fluorescenza e il contrasto avanzato, scegliete l’SZX16 o l’SZX10. Per l’imaging macro a fluorescenza ad alta efficienza su organismi interi, tessuti ed espressione genica a livello cellulare, scegliete l’MVX10.
Screening e imaging a fluorescenza
I microscopi stereo predisposti per la fluorescenza supportano lo screening e l’imaging in diverse applicazioni biologiche. L’MVX10 combina l’imaging a fluorescenza di campioni di grandi dimensioni con la flessibilità necessaria per visualizzare organismi interi, tessuti ed espressione genica a livello cellulare in un unico flusso di lavoro. L’SZX16 e l’SZX10 supportano lo screening di linee reporter che esprimono GFP e RFP in zebrafish, Drosophila e C. elegans, l’imaging a fluorescenza di embrioni interi e la selezione di campioni positivi alla fluorescenza.
Entomologia
Un microscopio stereo offre agli entomologi la percezione della profondità e l’ampio campo visivo necessari per esaminare la morfologia esterna, confrontare le strutture corporee, selezionare i campioni ed eseguire lavori di preparazione di precisione. I ricercatori possono passare da una visione d’insieme di un insetto a caratteristiche più piccole, mantenendo il contesto tridimensionale che supporta l’identificazione e la manipolazione.
Studi botanici e sulle piante
I microscopi stereo rivelano la forma tridimensionale di semi, radici, fiori, foglie e altre strutture vegetali a basso ingrandimento senza appiattirle in un’immagine bidimensionale. Un sistema come l’SZX10 offre un’ampia gamma di zoom per l’osservazione di strutture intere e per l’esame più dettagliato di caratteristiche più piccole.
Preparazione di campioni per la ricerca sui tessuti e le neuroscienze
Una visione stereo stabile aiuta i ricercatori a orientare i tessuti, posizionare gli elettrodi, mettere in evidenza le strutture anatomiche e preparare i campioni prima di procedere all’imaging ad alto ingrandimento. La lunga distanza di lavoro mantiene gli strumenti a portata di mano, mentre l’ampio campo visivo preserva la relazione tra l’area di interesse e il campione circostante. Esplora la gamma più ampia di microscopi per le scienze della vita di Evident per scoprire le opzioni di imaging a valle.
Biologia acquatica e marina
I microscopi stereo supportano lo screening, la selezione e l’identificazione di plancton, copepodi, larve e altri piccoli organismi marini o d’acqua dolce. La loro visione 3D a basso ingrandimento è particolarmente adatta al primo esame di un campione misto prima che gli organismi selezionati vengano sottoposti a imaging ad alto ingrandimento. Scopri come un sistema SZX16 è stato utilizzato per lo screening del plancton artico nella storia di Evident sulla serie del National Geographic, “Pole to Pole with Will Smith”.
Applicazioni industriali dei microscopi stereo
Un microscopio stereo industriale è uno strumento pratico per l’ispezione, l’assemblaggio, la rilavorazione e il controllo qualità, poiché combina la percezione della profondità, un’ampia profondità di campo e lo spazio necessario per lavorare con gli strumenti.
Ispezione di componenti elettronici e PCB
Per l’ispezione dei componenti elettronici, un microscopio per PCB o per circuiti stampati consente agli operatori di esaminare giunti di saldatura, connettori, tracce e piccoli componenti alla ricerca di difetti, per poi eseguire la rilavorazione sotto ingrandimento. Le configurazioni SZX7, SZ61 e SZ51 con protezione ESD aiutano a proteggere i componenti elettronici sensibili all’elettricità statica durante l’ispezione e l’assemblaggio. Per flussi di lavoro automatizzati o basati su monitor, scoprite i microscopi digitali per l’ispezione e l’analisi.
Ispezione di componenti automobilistici e di precisione
Un microscopio stereo industriale aiuta gli ispettori a controllare i componenti lavorati alla ricerca di bave, condizioni della superficie, caratteristiche di accoppiamento e contaminazione visibile, mantenendo al contempo una visione 3D del componente. Le applicazioni includono l’ispezione delle aperture degli ugelli degli iniettori di carburante e di altre piccole caratteristiche di precisione.
Assemblaggio di componenti di precisione
I microscopi stereo supportano il posizionamento, l’allineamento, l’unione e la saldatura di piccoli componenti mantenendo visibili i riferimenti di profondità mentre gli operatori lavorano con le mani e gli strumenti. Una generosa distanza di lavoro lascia spazio intorno al componente, mentre un’ampia profondità di campo aiuta a mantenere visibile una porzione maggiore dell’assemblaggio. Il sistema SZX-AR1, compatibile con i microscopi SZX, può aggiungere istruzioni nel campo visivo e guida remota per procedure complesse.
Ispezione di metalli e saldature
Un microscopio stereo industriale offre una visione 3D a basso ingrandimento per esaminare difetti superficiali, condizioni delle saldature, superfici di frattura, corrosione e segni di lavorazione su parti metalliche. È utile per l’ispezione iniziale e la documentazione prima di un’analisi più dettagliata. Per sezioni lucidate, microstrutture e materiali che richiedono un ingrandimento maggiore, scoprite i microscopi metallurgici di Evident.
Pulizia e analisi delle particelle
I microscopi stereo possono aiutare i team di controllo qualità a vagliare componenti e filtri alla ricerca di contaminazione particellare visibile, per poi documentare o contare le particelle con una fotocamera e un software compatibili. L’analisi formale delle particelle può richiedere un flusso di lavoro dedicato e standardizzato; pertanto, consultate le soluzioni di Evident per la pulizia e l’analisi delle particelle per opzioni di sistema dettagliate.
Gemmologia e ispezione di gioielli
Un microscopio da gioielliere offre la percezione della profondità necessaria per ispezionare pietre preziose, griffe, incastonature, incisioni e punzoni, mantenendo gli strumenti nel campo visivo. L’uso di un microscopio gemmologico specializzato consente di valutare le caratteristiche superficiali, le inclusioni e la lavorazione. Il modello SZX7 combina un rapporto di zoom 7:1 con un’ampia illuminazione e diverse opzioni di obiettivi per campioni di vario tipo.
Esame forense
La microscopia forense utilizza l’osservazione stereoscopica a basso ingrandimento per esaminare tracce, fibre, documenti contestati, segni di utensili e prove balistiche, preservando al contempo il contesto tridimensionale del campione. Un microscopio stereoscopico è particolarmente utile per l’esame non distruttivo, la selezione e la documentazione prima di ricorrere a metodi di confronto o analisi specializzati. Esplora questa nota applicativa sulla microscopia ottica in ambito forense.
Fotocamere, misurazione e documentazione
Un microscopio stereo può trasformarsi in una postazione di lavoro completa per la documentazione se abbinato a una fotocamera digitale e a un software specifico per l’applicazione. È possibile acquisire immagini fisse o video, visualizzare un’anteprima in tempo reale su un monitor, effettuare misurazioni calibrate, annotare i risultati e conservare i dati per la ricerca, l’ispezione, la formazione o la redazione di rapporti.
Fotocamere per microscopi
Una fotocamera digitale per microscopio Evident si monta sulla porta trinoculare, la terza porta ottica sopra i due oculari, per acquisire immagini e video o proiettare una vista in tempo reale su uno schermo. Un microscopio stereo con fotocamera supporta la documentazione di ricerca, le figure per le pubblicazioni, la visione di gruppo, i registri di ispezione e una comunicazione più chiara tra i team.
Sul sistema microscopico macro zoom MVX10, una fotocamera ad alta sensibilità può aiutare a catturare segnali di fluorescenza deboli. La scelta della fotocamera deve corrispondere al metodo di osservazione, alla risoluzione richiesta, alla sensibilità, alla frequenza dei fotogrammi e al flusso di lavoro del software.
Software di misurazione e reportistica
Per la ricerca nel campo delle scienze della vita, il software di imaging per microscopi cellSens™ supporta l’acquisizione, la misurazione, l’annotazione, l’elaborazione, la condivisione e la creazione di report delle immagini, con pacchetti adattati alle diverse esigenze di imaging. Può essere utilizzato con configurazioni compatibili di microscopi stereo e fotocamere per la documentazione e l’analisi biologica.
Per i flussi di lavoro industriali e relativi ai materiali, il software di analisi e misurazione delle immagini PRECiV™ integra l’acquisizione delle immagini, le misurazioni calibrate su schermo, l’annotazione, l’analisi e la generazione di report. Abbina il software PRECiV a un microscopio stereo e a una fotocamera digitale compatibili per documentare i risultati delle ispezioni, misurare le caratteristiche, creare immagini a fuoco esteso o panoramiche e conservare registrazioni visive.
