生命科学・臨床用途向け倒立顕微鏡
倒立顕微鏡は、対物レンズがステージの下に配置された光学設計を特徴としており、培養物、フラスコやウェルプレート内の標本、その他安定した高解像度観察を必要とするサンプルの観察に最適です。 Evidentは、生命科学研究や臨床診断のために、幅広い用途に対応した倒立顕微鏡の多様なラインアップを提供しています。これらは、生細胞イメージングから日常的な病理検査まで、さまざまなアプリケーションをサポートするよう設計されています。
当社の倒立顕微鏡ラインアップは、高度な光学性能、柔軟な構成オプション、そしてユーザー中心のエルゴノミクス設計を組み合わせることで、要求の厳しい研究ワークフローや重要な臨床手順をサポートします。 研究室で細胞動態を研究する場合でも、体外受精やその他の臨床研究を行う場合でも、Evidentの倒立顕微鏡ソリューションは、信頼性の高い高品質な結果をサポートします。
図1－マウス胚 SOX1（Cy3）、CDX2（緑）、DAPI（青）。 Naihe Jing’s LaのDr. Yingying Chenのご厚意により提供。
体外受精（IVF）処置中の卵母細胞の顕微鏡画像。
生命科学用倒立顕微鏡

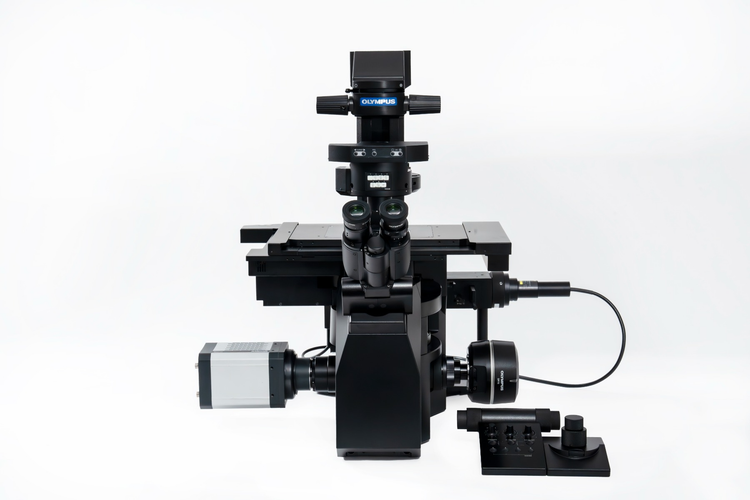

IXplore IX85
電動倒立顕微鏡プラットフォーム
IXplore IX85プラットフォームは、卓越した柔軟性を提供し、お客様固有の研究ニーズに合わせた高性能イメージングシステムを設計・構築することを可能にします。 モジュール式のアーキテクチャ、業界をリードする26.5mmの視野数（FN）、そして先進的なイメージングモダリティとの幅広い互換性により、アプリケーションに合わせて進化する強力な基盤を提供します。

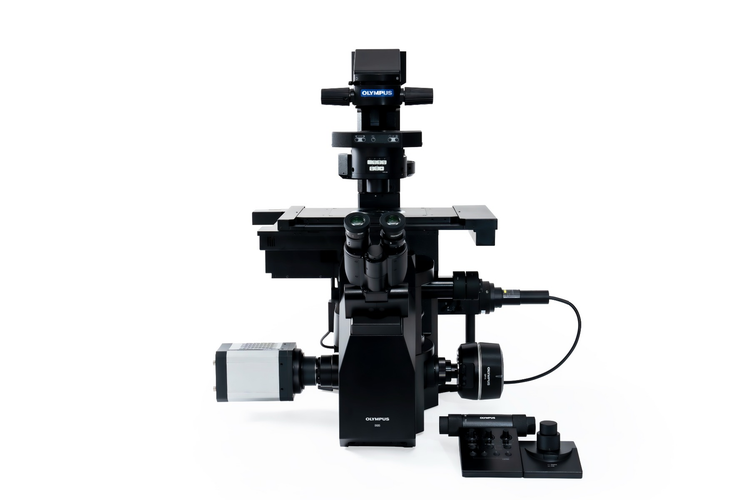

IXplore IX85 Pro
電動倒立顕微鏡システム
IXplore™ IX85プラットフォームをベースに構築されたIXplore IX85 Proシステムは、高度で高スループットなイメージングワークフロー向けに設計されています。 高度なシステム統合、自動取得、強力な解析機能を組み合わせることで、効率的な多次元および広範囲の画像化を一貫性のある高品質な結果とともに実現します。 マルチカラーステッチングやハイコンテントイメージングなど要求の高いアプリケーション向けに最適化されたIX85 Proは、複雑な実験を効率化し、より多くのデータをより短時間で取得、処理、分析することを可能にします。

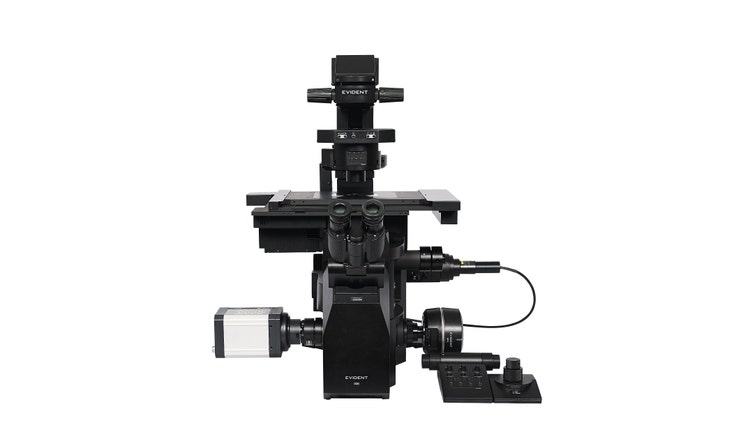

IXplore IX85 Live
電動倒立顕微鏡システム
光退色と光毒性を低減するように設計されたIXplore™ IX85 Liveシステムは、生細胞や組織の観察を伴う生理学的実験に最適化されています。 精密な環境制御と高い剛性により、癌、幹細胞、脳研究などのタイムラプスイメージング用途で、細胞の長期的な生存と安定性を実現します。
- TruFocus™ Zドリフト補正システムにより、タイムラプス実験において正確で安定した焦点を維持
- Evidentシリコン浸漬光学系により、細胞の真の形態を解明
IXplore IX85スピンシリーズ
スピニングディスク型共焦点顕微鏡
リアルタイムでの洞察に必要な速度で、高速かつ動的な生物学的プロセスを捉えます。 IXplore IX85™ Spinシリーズのスピニングディスク共焦点顕微鏡は、幅広いライブセルおよびタイムラプス研究において、高速かつ高精度な蛍光イメージングを実現するよう設計されています。 実績のある横河電機およびCrestOpticsのスピニングディスク技術を、適応性の高いIXplore IX85プラットフォームと組み合わせることで、これらのソリューションは、スケーラブルな研究エコシステム内で光学性能、自動化対応、柔軟な構成を兼ね備えています。 中核施設から高度な細胞生物学および創薬研究室まで、Spinシリーズはお客様の研究とともに進化するように設計されています。

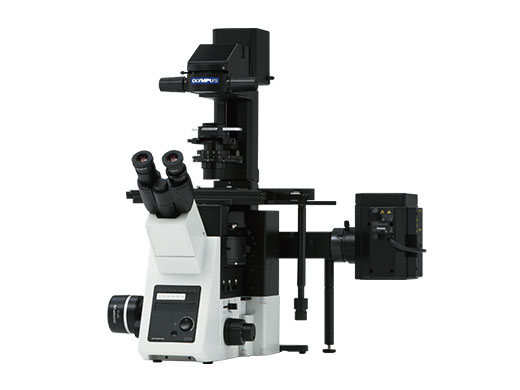

IXplore IX73
複合顕微鏡システム
基本的な多色蛍光イメージングや標準的な実験に最適化されたIXplore™ IX73システムは、操作が容易で人間工学的設計となっています。 高倍率でも出版物にも掲載できる高品質な画像を撮影し、正確で再現性の高い結果を提供します。 IXplore IX73 システムのシンプルなワークフローと使いやすさにより、幅広い標準イメージングアプリケーションに対応できます。
- 標準的なイメージングタスクにおいて、高い再現性と精度を実現
- 高性能IXploreシステムと同等の光学機能を活用
- エンコード機能と限定的な電動機能へ容易なアップグレードにより、実験の再現性が向上
CKX53
コンパクト細胞培養顕微鏡
CKX53顕微鏡は、細胞および組織培養のワークフローを効率化し、生細胞観察、細胞のサンプリング・取り扱い、画像取得、蛍光観察などの工程を簡単にします。 統合された位相差システム、コンパクトでエルゴノミックデザイン、そして安定した性能により、明視野および蛍光下での簡単かつ効率的な細胞観察が可能になります。 汎用サンプルホルダーと拡張可能なステージは、多種多様な細胞培養容器の種類とサイズに対応します。
- 位相板を交換することなく4倍から40倍まで使用できるプレセンタリング位相差システム
- 反転コントラスト（IVC）技術により、鮮明な三次元画像を提供
- 3ポジションスライダー付き蛍光観察
- 取り外しが容易なコンデンサーにより、高さ190mm（7.5インチ）までの多層組織フラスコを観察可能
臨床用倒立顕微鏡

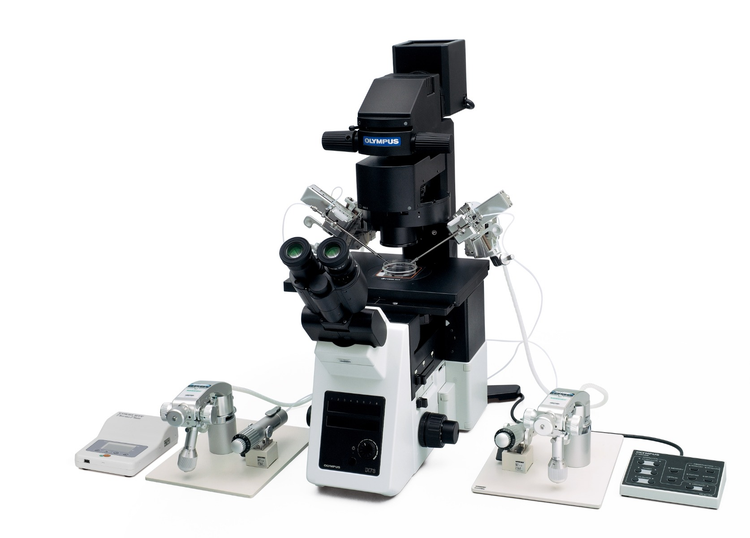

IX3-ICSI/IMSI
卵細胞質内精子注入法（ICSI）アプリケーションの需要が増加するにつれて、それに伴う顕微鏡検査作業の負担も増大しています。 Evidentの体外受精テクノロジー（IVF）向けソリューションは、ICSIワークフローを円滑にするのに役立ち、各手順の迅速性と効率性を向上させます。
IXplore IX73
基本的な多色蛍光イメージングや標準的な実験に最適化されたIXplore™ IX73システムは、操作が容易で人間工学的設計となっています。 高倍率でも出版物にも掲載できる高品質な画像を撮影し、正確で再現性の高い結果を提供します。 IXplore IX73 システムのシンプルなワークフローと使いやすさにより、幅広い標準イメージングアプリケーションに対応できます。
- 標準的なイメージングタスクにおいて、高い再現性と精度を実現
- 高性能IXploreシステムと同等の光学機能を活用
- エンコード機能と限定的な電動機能へ容易なアップグレードにより、実験の再現性が向上
ライフサイエンス分野への応用
オルガノイド。 ファロイジン（マゼンタ）、E-カドヘリン（イエロー）。
Evidentのライフサイエンス用倒立顕微鏡システムは、費用対効果の高い共焦点イメージングから使いやすい蛍光観察、日常的な細胞培養観察まで、多様な研究・イメージングニーズに対応するよう設計されています。 TIRFなどの特殊技術やコンパクトな卓上型ソリューションが必要な場合でも、弊社システムは幅広いライフサイエンス分野のアプリケーションにおいて、信頼性の高い性能、直感的な操作性、高品質な結果を提供します。
IXplore™倒立顕微鏡シリーズは、適応性の高いIXplore IX85およびIX73プラットフォームをベースに構築されており、高度なライフサイエンス研究に合わせた拡張性の高いイメージングソリューションを提供します。高速共焦点イメージングから長期生細胞観察まで、各システムは高い光学性能と自動化、モジュール構成を兼ね備え、ラボの進化するニーズに応えます。
倒立顕微鏡は生命科学研究において不可欠なツールであり、培養容器内の生きた細胞や組織を高解像度で観察することを可能にします。 細胞生物学、創薬、癌研究などで広く利用されており、細胞トラッキング、生存率解析、ハイコンテントスクリーニングなど、生理学的条件下での重要なアプリケーションを支えています。
細胞生物学
細胞生物学では、倒立顕微鏡は培養中の生きた細胞を観察や解析するために広く用いられており、研究者は細胞の構造、挙動、相互作用をリアルタイムで調べることができます。 この設計により、フラスコやシャーレ内のサンプルに容易にアクセスでき、細胞生存率アッセイ、形態解析、細胞分裂・移動・分化などの動的なプロセスのタイムラプスイメージングといったアプリケーションをサポートします。
創薬
創薬の分野では、倒立顕微鏡は生理学的に適切な条件下で候補化合物に対する細胞応答を評価する上で中心的な役割を担っています。 倒立顕微鏡は、ハイスループットイメージング、生細胞解析、定量アッセイを可能にし、薬剤の有効性、毒性、作用機序を評価することで、スクリーニングおよび開発プロセス全体を通じて情報に基づいた意思決定を支援します。
癌研究
癌研究において、倒立顕微鏡は腫瘍細胞の挙動や増殖、微小環境内での相互作用を調査するために使用されます。 倒立顕微鏡は、生細胞イメージング、3D培養解析、タイムラプス研究を支援し、研究者が細胞レベルで癌の進行、転移、治療反応を調査するのに役立ちます。
臨床用途および体外受精用途
体外受精（IVF）／顕微授精（ICSI）
体外受精やICSIの手技において、倒立顕微鏡は卵母細胞の観察、精子形態の評価、精子注射などの繊細なマイクロマニピュレーションに必要な高解像度かつ安定したイメージングを提供します。 人間工学に基づいた設計と優れた光学性能により、配偶子や胚の精密な操作をサポートし、受精プロセス全体の正確性と効率性の向上に寄与します。
倒立顕微鏡 よくある質問
「複合」という用語は、光学設計の原理を表します。 複合顕微鏡は、対物レンズと接眼レンズなど、2つ以上のレンズセットを使用し、それぞれの倍率を掛け合わせて最終的な像を作り出します。 日常の実験室での使用において、複合顕微鏡とは、 対物レンズをステージ上に、その下にコンデンサーと光源を配置し、標本をスライドガラスの上に置く成立型構成を指します。 これは、世界中の教育用実験室、臨床病理部門、組織学的検査部門で見られる定番の顕微鏡です。
倒立顕微鏡では、光学系の構成部品が倒立配置されています。 複合顕微鏡と同じ光学原理（対物レンズと接眼レンズで総合倍率が決まる）をそのままに、対物レンズをステージ下に、コンデンサーと光源をステージ上に配置しています。 部品の配置により、透過光は上から照射され、得られる画像は下から観察されます。 このため、倒立顕微鏡は、ガラスフラスコやペトリ皿など、試料が容器の底に付着している細胞培養容器の観察に適しています。
| 特長 | 複合顕微鏡（正立型） | 倒立型 |
| 対物レンズ位置 | 標本の上 | 標本の下 |
| 光源・コンデンサー | ステージ下 | ステージ上 |
| 理想的な試料形式 | スライドガラス（カバーガラス付） | 培養皿、フラスコ、マルチウェルプレート |
| 標本上部へのアクセス | 対物レンズによって遮られる | 開放 |
| 代表的な用途 | 組織学的検査、病理学、染色標本 | ライブセルイメージング、IVF、顕微操作 |
| 上方の作動距離 | 制限されている | 制限なし |
| コスト | 一般的に低い | 一般的に高い |
| 重心 | 高い | 低い（より安定している） |
前述の通り、倒立顕微鏡は、透過光源とコンデンサーがステージの上にあり下向きに照射し、対物レンズとレボルバーがステージの下にあり上向きになっている顕微鏡です。 IXplore™ StandardやIXplore Proシステムのようなオープンフレーム倒立顕微鏡は、研究室がニーズに合わせてシステムを調整・カスタマイズするための最適なソリューションです。 これらのシステムは、TIRF照明装置やスピニングディスク共焦点モジュールなどのマルチモーダルソリューションと連携して動作し、柔軟なイメージングオプションを提供します。 蛍光イメージングに開放型倒立顕微鏡を使用する場合、室内照明からの干渉信号を避けるために、通常は専用の暗室が必要となります。

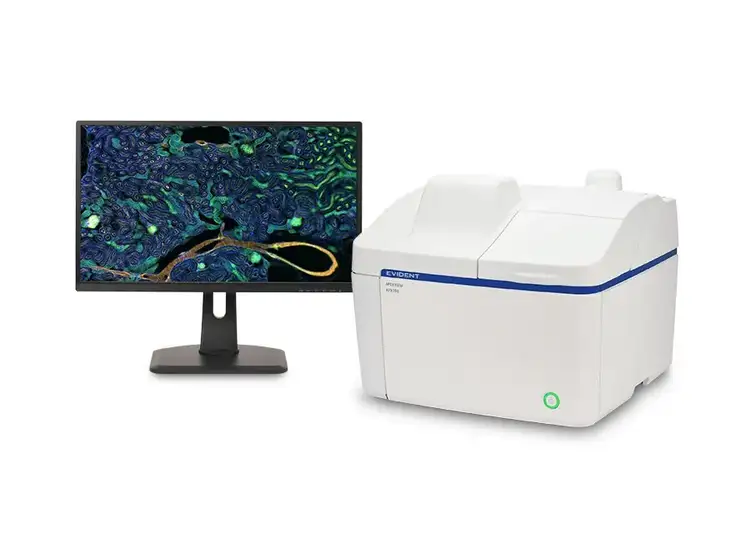

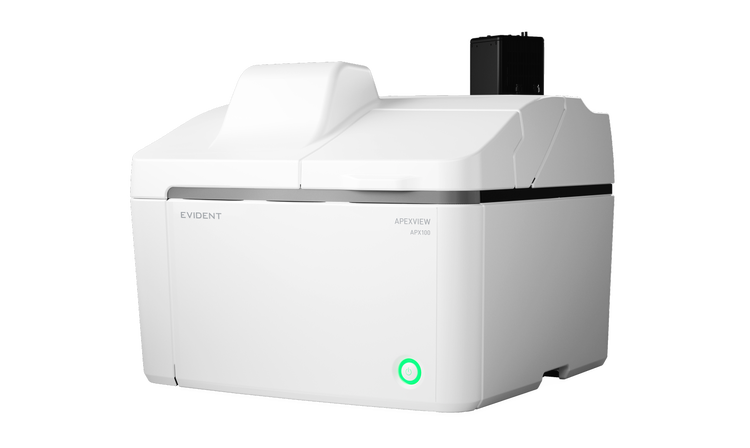

専用の暗室を確保するスペースがない場合は、APEXVIEW™ APX100ベンチトップ蛍光顕微鏡のような密閉型の一体型倒立蛍光顕微鏡システムが最適な選択肢です。 オールインワン倒立型蛍光顕微鏡は、ボックスフレームを備えた自動の研究顕微鏡で、通常の照明条件下でも画像の取得が可能です。 自動化されたワークフローにより、高度な蛍光や共焦点システムのセットアップに通常必要な複雑な手順が省かれ、これらのコンパクトで汎用性の高い倒立顕微鏡は、研究室やコア施設内のほぼどこにでも設置できます。
