APEXVIEW APX100 Benchtop Fluorescence Microscope
エビデントの光学技術の伝統を継承するAPEXVIEW™ APX100ベンチトップイメージングシステムは、研究を前進させるために必要なイメージング機能を提供します。
日々変化する研究環境を踏まえて設計されたAPX100は、デジタルプラットフォームにおいて、シンプルさ、性能、画質、そして柔軟性を兼ね備え、インテリジェントな自動化により、エラーの起こりやすい手作業を削減し、高品質な光学系とパワフルなソフトウェアにより、研究者が信頼できるデータを提供します。

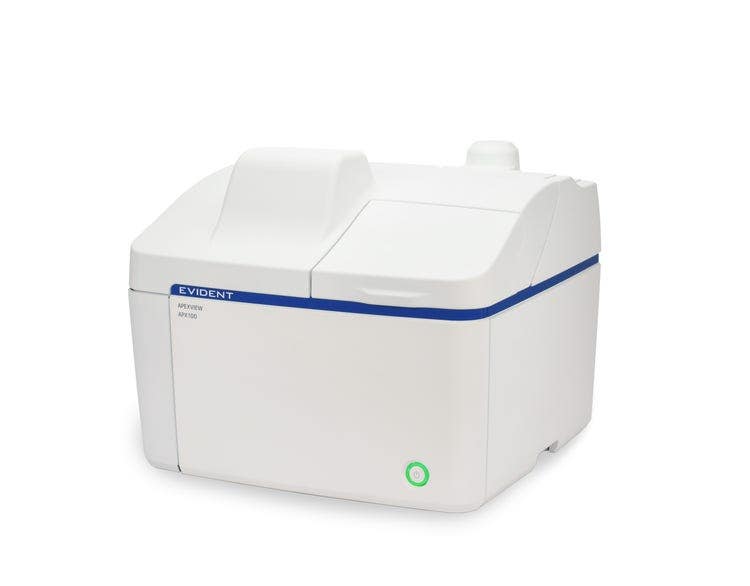

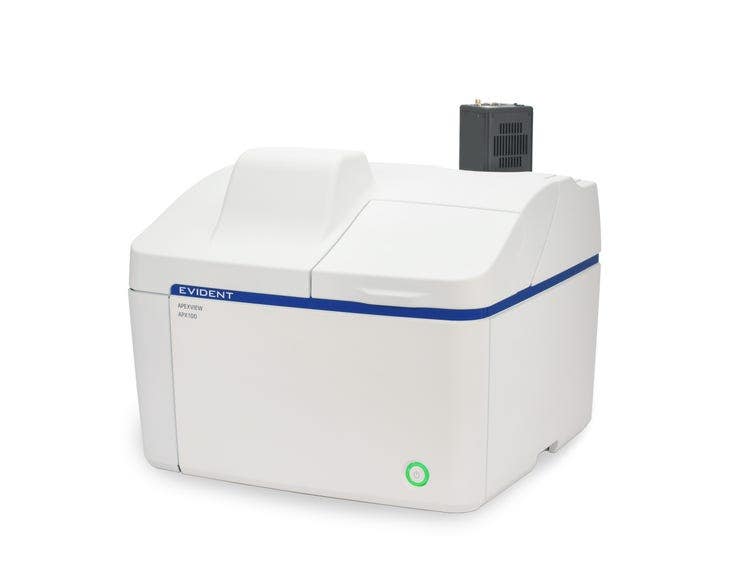

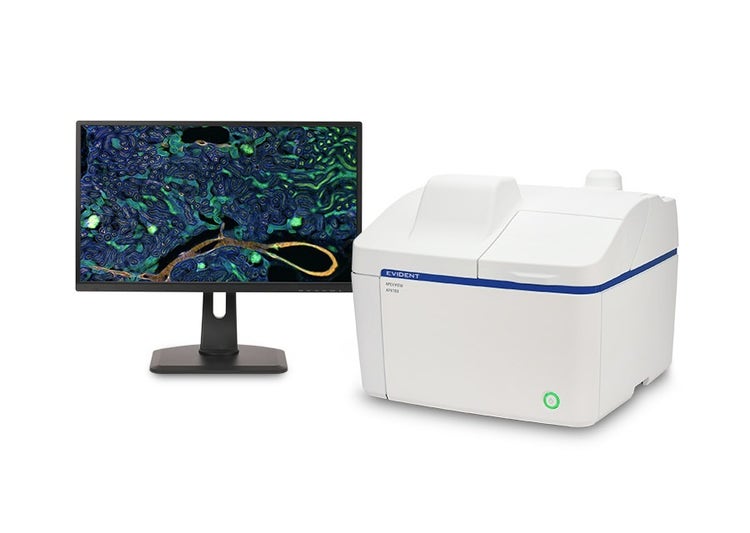

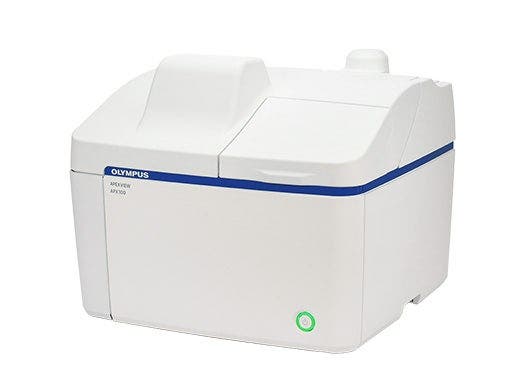

APX100ベンチトップイメージングシステム
Results That Advance Research
Researchers need to focus on discovery, not equipment.

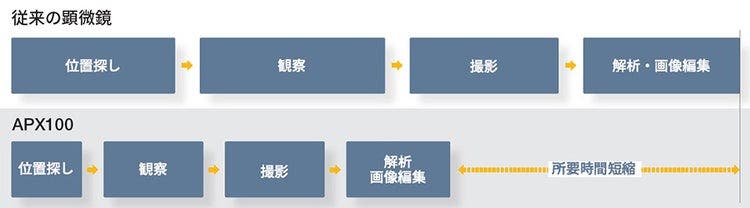

APX100は、サンプル検出やオートフォーカスデータ管理まで、イメージングワークフローを自動化します。使いやすいユーザーインターフェースにより、専用のエキスパートモードを必要とせず、わずか数回のクリックですべての機能を利用できます。

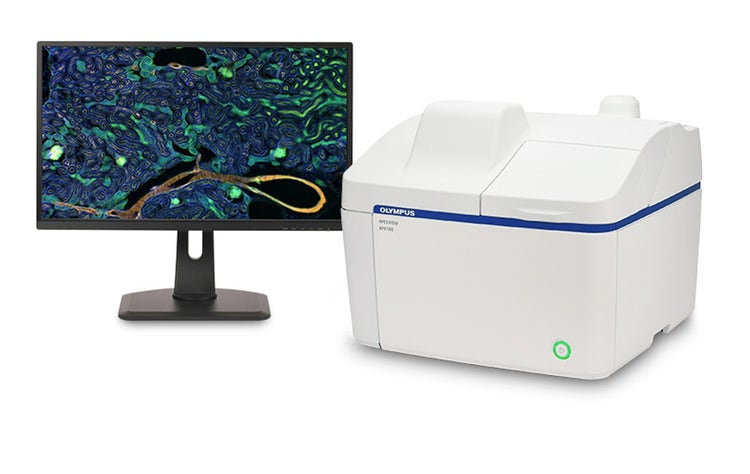

フルデジタルシステムにより、従来の顕微鏡操作の複雑さや暗室が不要になり、経験を問わずあらゆる研究者が高度なイメージングを行えます。
マルチチャンネル蛍光、明視野、画像貼り合わせ、Zスタック、タイムラプス、グラディエントコントラストなど、発見を前進させる統合された一つのプラットフォームで、さまざまなサンプルを撮影することができます。
マウス腎臓。Alexa Fluor 488 WGA、Alexa Fluor 568 Phalloidin、DAPI
Intelligent Automation
Simplicity That Empowers Users

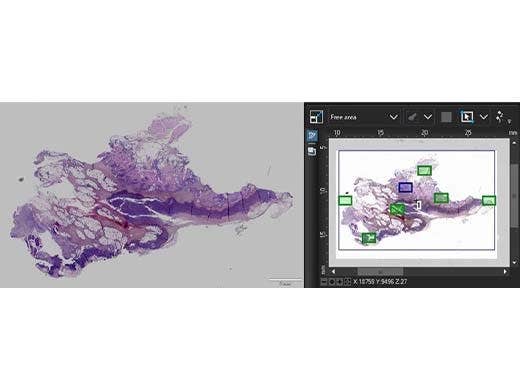

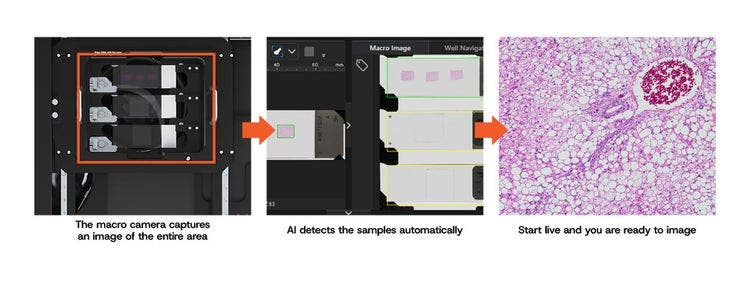

サンプルの自動検出

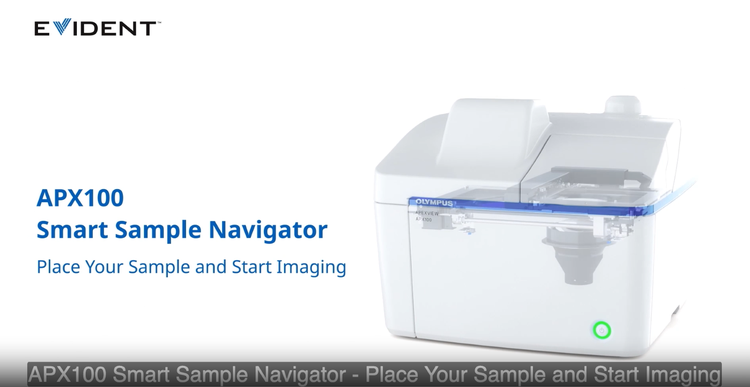

APX100の スマートサンプルナビゲーター は、AIによってサンプルや目的の領域を自動的に特定し、イメージングやデータ収集までの時間を短縮します。サンプルを選択し、イメージング方法を選ぶだけで、すぐにデータ取得を開始できます。

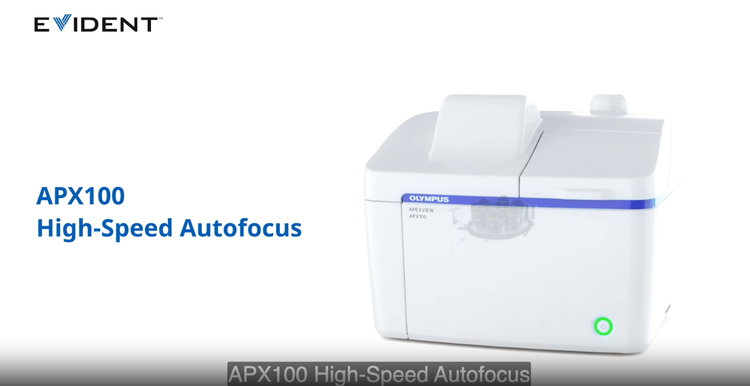

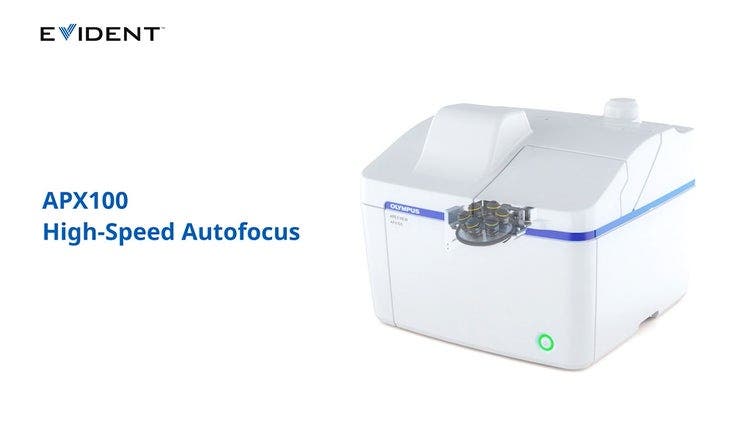

高速オートフォーカス
APX100のオートフォーカスは、従来のオートフォーカスアルゴリズムに比べて最大12倍高速で、調整にかかる時間を減らし、データ収集により多くの時間を充てることができます。
シンプルなソフトウェア操作で、必要なデータを取得

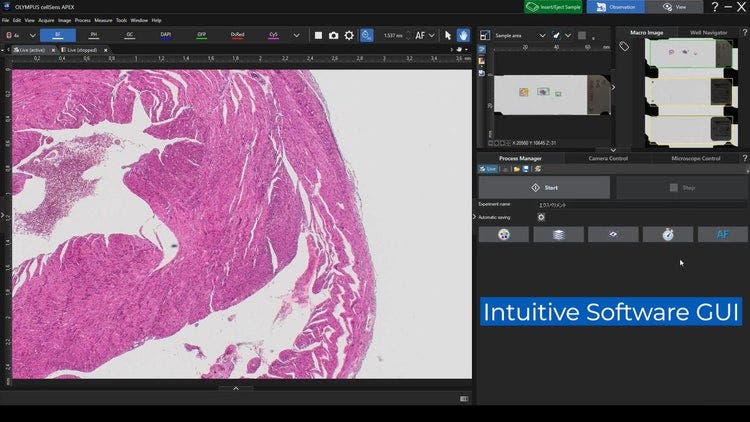

APX100 の操作は簡単です。サンプルをセットし、蓋を閉じ、ボタンをクリックするだけです。直感的なソフトウェアは、わかりやすいインターフェースによりイメージングのワークフローを簡素化し、複雑な多次元のイメージングでも簡単かつ確実に設定、取得できます。
効率的かつ効果的なデータ管理
APX100 は、画像にラベルを付け、整理、保存を自動的に行うため、マニュアルでの作業の負担を軽減し、エラーのリスクを最小限に抑えます。
- 画像ファイルを見つけやすく整理: 画像取得中、ソフトウェアがサンプルごとにフォルダを自動的に作成し、データを正しいフォルダに保存します
- 一貫したインデックスの作成: データを整理して見つけやすい状態に保ち、間違ったフォルダにデータを保存してしまうことを防ぎます

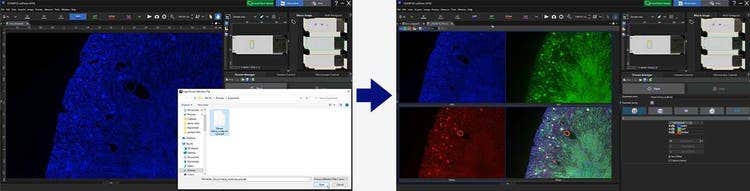

- 画像取得設定の呼び出し: 重要な取得条件はすべて画像データとともに保存されるため、再実験を行う際、簡単に条件を呼び出すことができます
Insightful Images
Images That Drive New Insights
研究の進展には、正確かつ定量化可能なデータが不可欠です。
APX100 は、最上級の光学ハードウェアと優れた画像処理·解析機能を組み合わせ、研究に必要な高品質な画像と、より深い洞察を可能にします。
BSC-1細胞、チューブリンと核を蛍光標識

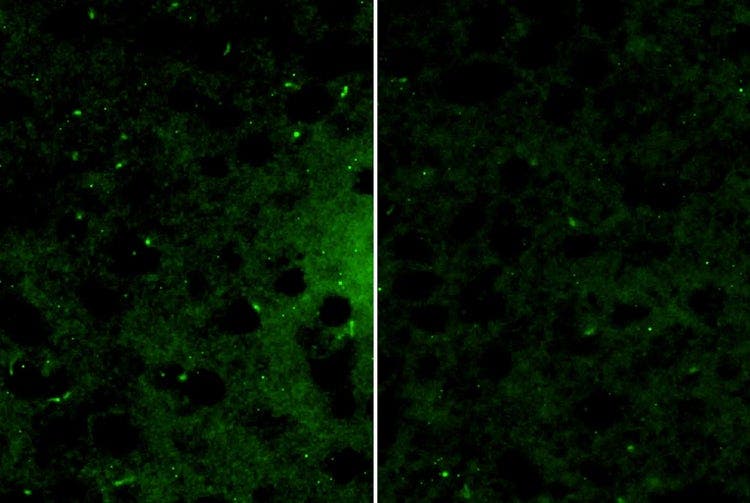

ウサギ脳スライス。左画像：球面収差により画像がぼけている、右画像：球面収差を電動補正環により補正した画像。
研究に合わせた光学系

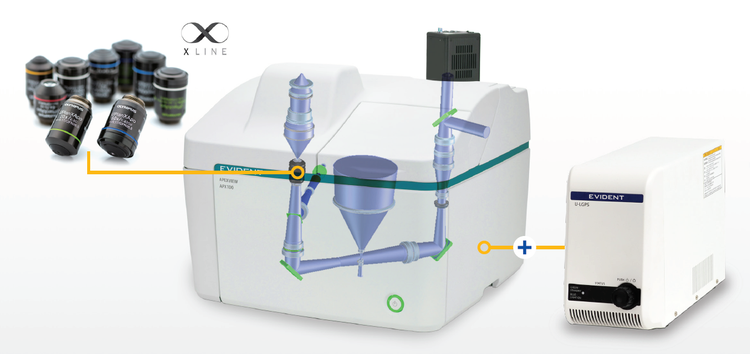

エビデントの定評ある光学系により、サンプルの細部を忠実に観察でき、生物学的構造の位置や構成を正確に把握することができます。
性能に定評のあるX Line™対物レンズシリーズをシステムに搭載すれば、明るく安定した画像が得られます。また、あらゆる研究ニーズに対応するよう設計されたアプリケーション特化型の対物レンズもご利用いただけます。
電動補正環により、様々なサンプルの種類に合わせて対物レンズを調整し、画質をさらに向上させることができます
非染色サンプルを鮮明に観察

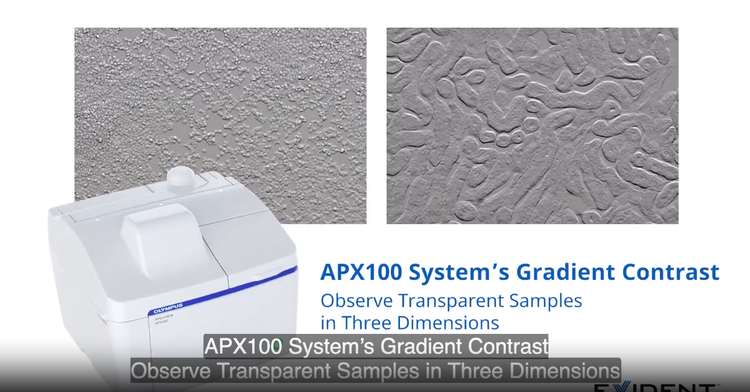

APX100 の グラディエントコントラスト法 は、非染色のサンプルを高いコントラストで詳細に観察可能です。
- 染色なしで鮮明なイメージング：厚みのあるサンプルから微細な細胞構造まで観察可能
- コンタミネーションのリスクを低減：ガラスおよびプラスチックのディッシュ、マルチウェルプレートでも利用可能
- 一貫した鮮明さ：従来の位相差観察などで生じやすいハロー効果やその他アーチファクトを低減
"肝細胞オルガノイドは比較的厚みがあるため内部構造の観察が難しい場合がありますが、グラディエントコントラスト観察により、脂質滴の微細な構造を鮮明に可視化することができました。特に脂肪性肝疾患モデルの評価において、脂質滴の蓄積状態や空間分布を視覚的に捉えられることは、疾患モデルの再現性を評価するうえで重要な指標となります。"
五十嵐 亮 先生
佐藤 俊郎先生
慶應義塾大学 医学部
肝細胞オルガノイドのグラディエントコントラスト画像
画像提供: 慶應義塾大学医学部 五十嵐亮先生、佐藤俊朗先生

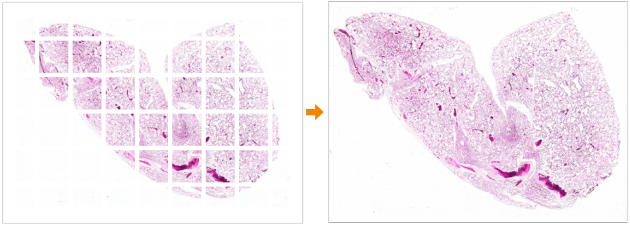

UPLXAPO4X対物レンズで撮影したHE染色されたマウスの肺
Seamlessly Stitched Images
エビデントの インテリジェントシェーディング補正 は、広い領域で正確な位置合わせとシェーディング補正を自動的に行うことで、1つのシームレスな貼り合わせ画像を作成します。
パワフルな画像処理
エビデントのTruSight™デコンボリューションは、光学の限界を超えた細部を復元し、鮮明で高画質な画像にすることが可能です。
左画像：TruSight処理なし、右画像：TruSight処理あり
サンプル提供：Encor Scientific
Simplified Live-Cell Imaging
APX100 は、細胞の活性を維持しつつ、すべての時点において一貫した画質が得られるツールにより、長時間の生細胞イメージングをサポートします。
- グラディエントコントラスト：染色を行わなくても、透明なサンプル、厚みのあるサンプル、細胞構造を鮮明かつ詳細に可視化します
- インキュベーションチャンバー：温度、湿度、CO₂濃度 を制御し、安定した培養条件を維持します
- 表面検出機能：フォーカスドリフトを抑え、長時間のタイムラプス実験中もサンプルにフォーカスを合わせ続けます
- 灌流システム：実験途中での化合物の投与や培地交換を行い、細胞の応答をリアルタイムで捉えることができます
Scratch assay
ヒト大動脈内皮細胞のライムラプス観察（2日間）
標本作製、画像の取得·提供にご協力賜りました先生：東京大学医学部附属病院 循環器内科 上田和孝先生
研究を加速させる画像処理・解析機能

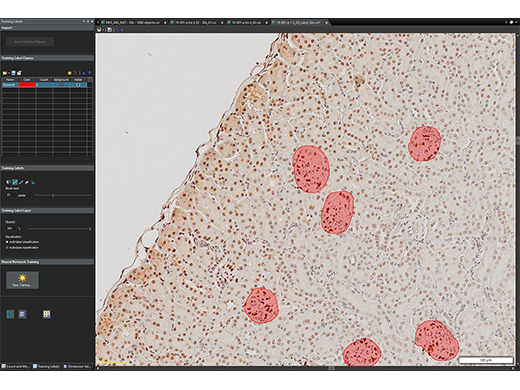

高度な画像処理・解析ソフトウェアcellSensは、APX100システムとシームレスに連携し、取得したデータの処理や解析を迅速かつ効率的に行うためのツールを提供します。
高度な細胞解析機能
オプションのcellSensソフトウェアライセンスにより、高度な解析機能が可能です。
- 細胞内シグナルのカウントやタイムラプスデータの輝度解析をはじめ、エビデント独自のTruAIディープラーニング技術を活用した画像解析に対応しています。

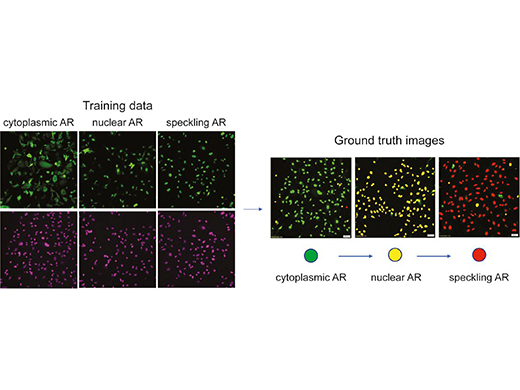

- TruAIディープラーニングソリューションは、薬剤評価における複数クラスの細胞核表現型予測から、糸球体の自動検出・セグメンテーションまで、幅広いアプリケーションに柔軟に対応します。
- cellSensとのシームレスな連携により、簡単な測定や画像エクスポートなどの日常的な画像処理を、撮像後すぐに実行できます。

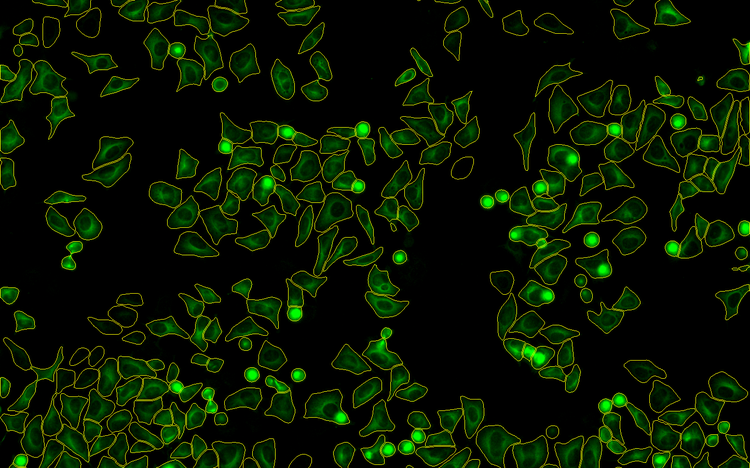

細胞・コロニー解析
- 細胞カウント
- コロニー数計測
- 細胞密度推定
- コンフルエンシー推定
- サイズ分布解析
形態解析
- 細胞形態の特性評価
- 核形態解析
- 円形度測定
- アスペクト比測定
- フェレット径解析

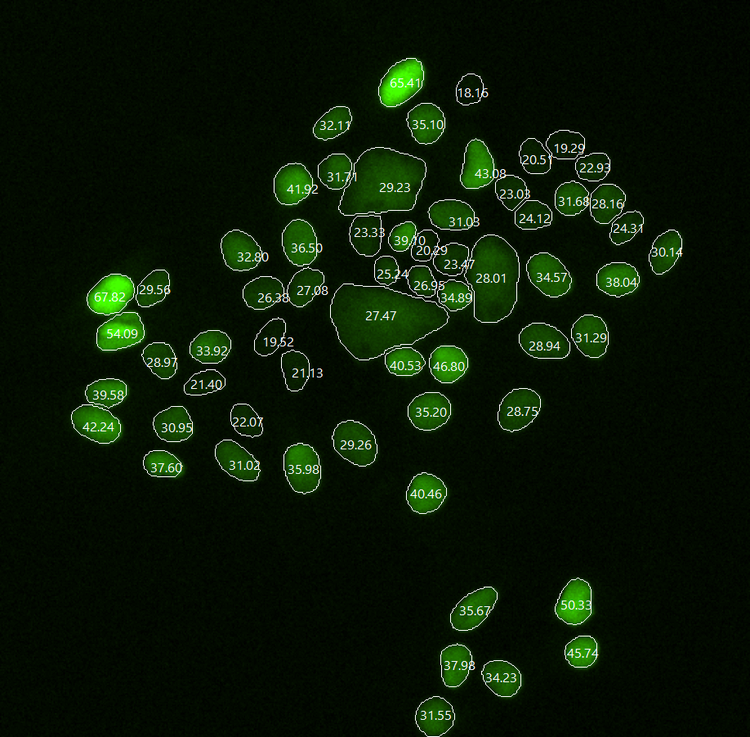

蛍光定量
- レポーター発現量の定量
- 蛍光強度測定
- 陽性細胞解析
- マルチチャネル蛍光強度比較
蛍光スポット解析
- スポット数計測
- 顆粒解析
- 蛍光スポット解析
- 凝集体定量
”一次繊毛の構造変化を観察するためには、非常に微細な構造を正確にイメージングできる顕微鏡が不可欠です。これまで使用してきたさまざまな観察機器の中でも、APX100は特に優れた性能を示し、常に信頼性の高い観察結果を得ることができています。”
小林 勇喜 先生
広島大学大学院統合生命科学研究科
https://adobeassets.evidentscientific.com/content/dam/mis/apx100/videos/Fig2_movie_OriginalSize.mp4
一次繊毛の動態のタイムラプス。一次繊毛の動的な変化をリアルタイムでとらえ、先端の飛翔現象を可視化。 データ提供: 広島大学大学院統合生命科学研究科 小林 勇喜 先生
Powerful Flexibility
”APX100のモノクロとカラー、2種類のカメラが搭載されていることで、蛍光シグナルを観察しつつ、目視観察に近い自然なカラー画像も同時に取得できる点は、植物研究において大きな価値を持ちます。”
山田 大綱 先生
広島大学大学院統合生命科学研究科
クラスター根（Mature CR）と非クラスター根（Non-CR）の蛍光画像 (左) と明視野画像 (右)
Powerful for Everyone
多くの研究者に必要なのは、優れた操作性や導入しやすいコスト、そして専門知識の壁にとらわれることなく、誰もが活用できるイメージング機器です。APX100は、自動スキャン、インテリジェントなスクリーニング、高度なイメージングツールを、使いやすいプラットフォームに統合し、あらゆるユーザーに優れたイメージングをもたらします。
- 4D画像の取得：広い領域、深さ、タイムラプス (あるいはこれら3つを組み合わせて)を活用し、1枚の画像では表現しきれないサンプルの情報を引き出せます
- NIR領域でのマルチプレックス：広い波長範囲により、より多くの同時カラー表示、マーカー間の分離性の向上、およびサンプルのより深部までの可視化を実現します
- 微弱なシグナルの検出：高感度カメラの低いしノイズにより、サンプルに長時間の露光をしなくとも、微弱な生物学的シグナルさえも信頼性の高いデータとして捉えます
- より高速な蛍光イメージング：高速マルチLED光源により、マルチチャンネル画像を最大2.4倍*高速に撮影できるため、より短い時間でより多くのデータを収集できます
* 4チャンネルの画像を10x10のスティッチング画像取得での白色LED光源との比較。
抗S-オプシン (紫色)および抗M-オプシン (緑色)抗体で染色したマウスの網膜フラットマウント。破線は、光損傷による錐体細胞密度の低下領域を示しています。画像提供：Dr. Henri Leinonen, University of Eastern Finland
中心体タンパク質kendrin/pericentrinの細胞内局在 、染色：Pericentrin (緑)、alpha-tubulin (赤)、DNA (青)
画像提供：京都府立医科大学 解剖学教室 生体機能形態科学部門、松尾和彦先生、八代健太先生
”APX100は、多忙で幅広い研究を行う当研究室において期待以上の成果を発揮しています。複数の研究プロジェクトを支えるデータ取得に活用できるだけでなく、新たな学術共同研究の立ち上げにも役立っています。また、将来的なアップグレードの選択肢が豊富で、初期投資を抑えながら柔軟にシステムを拡張できる点も高く評価しています。”
Mark Taylor, PhD
Fermentation Lead, Marlow Ingredients
Fits Your Space, Your Samples, and What Comes Next
研究ニーズは変化し続けますが、実験室のスペースは限られています。APX100は、幅広いサンプルへの対応、コンパクトなスペースに設置できるベンチトップデザイン、そしてアップグレード可能な機能を備えており、多様なアプリケーションを支える確かな信頼性と柔軟性を提供します。
- ボックス型デザイン: 密閉されているため、専用の顕微鏡室は不要です。電源コンセントがあれば、どの実験台にも簡単に設置できます
- 除振機能を内蔵: 標準的な実験台の上でも安定した高解像度の画像撮影が可能で、別途除振台を必要としません
- 幅広いサンプルに対応したホルダー: スライドガラスやウェルプレートからペトリディッシュまで、実験室で一般的に使用されるサンプルフォーマットに対応
- 光源、カメラ、蛍光ミラーキューブ、対物レンズの構成変更が可能: 現在のニーズに合わせてシステムをカスタマイズし、要件の変化に応じて再構成できます
仕様

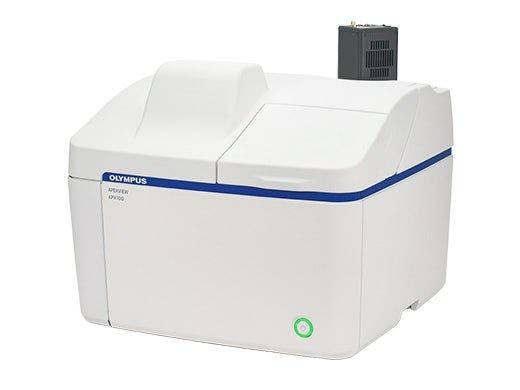

| Category | 仕様 | APX100-HCU |
| 顕微鏡 | 観察手法 | 明視野、蛍光、位相差、グラディエントコントラスト |
| サンプルホルダー | スライドガラス（3枚用）、ディッシュ（3ディッシュ用）、ウェルプレート、汎用 | |
| 対物レンズ | 25種類の対物レンズから選択可能（4X－100X） | |
| 6穴電動レボルバー | ||
| 電動球面収差補正 | レボルバーの1ポジションが電動制御可能 | |
| 透過照明 | 透過ケーラー照明、高演色LED光源 | |
| 長作動距離コンデンサー ： WD 45mm、PHL、PH1、PH2、PH3搭載 | ||
| ステージ | 電動XYステージ | |
| 焦準部 | 電動焦準機構 | |
| 変倍 |
カラー ： 0.5Xに固定 モノクロ ： DP23M 0.5xに固定, 他カメラ 1x, 2x |
|
| 蛍光装置 | フライアイレンズ落射蛍光投光管 | |
| 18種類のミラーユニットから選択可能、8ポジション電動ミラーターレット | ||
|
||
| 電動NDフィルターチェンジャー（100%、25%、6%） | ||
| マクロ光学系 | 標準搭載 | |
| 除振機構 | 標準搭載 | |
| カメラ | カラーカメラ | 1/1.8型 641万画素 カラーCMOS |
| モノクロカメラ |
|
|
| ソフトウェア | 制御ソフトウェア | cellSens APEX, cellSens APEX Entry*3 |
| オプションソフトウェア | タイムラプス CS-APS-TL-VF | |
| ウェルナビゲーター CS-S-WN-VF | ||
| カウントアンドメジャーフル CS-S-CM-VF | ||
| 3Dデコンボリューション CS-S-DE-VF | ||
| オプションユニット | オプション | 3rd パーティー製 ステージトップインキュベータ*4 |
| 3rd パーティー製 薬液投与システム*5 | ||
| その他 | 重さ | 37.0kg |
| 消費電力 | 70 W | |
| 定格電圧/電流 | 入力: AC 90–264 V, 50–60 Hz / 出力: DC 24 V/5 A |
*1 機能確認済み製品: Excelitas X-Cite Xylis, CoolLED pE-400MAX
*2 機能確認済み製品: Hamamatsu Photonics: ORCA-Halo, ORCA-Fusion, Teledyne Photometrics: Prime 95B
*3 cellSens APEX Entryでのオプションソフトウェアは使用不可
*4 機能確認済み製品: Tokai Hit STX series (APX100専用モデル)
*5 機能確認済み製品: Tokai Hit KSX-Type2
対物レンズ
| カテゴリー | UIS2 対物レンズ | NA | WD (mm) | カバーガラス厚 (mm) | 液浸 |
| エクステンディッドアポクロマート対物レンズ | UPLXAPO4X | 0.16 | 13 | – | |
| UPLXAPO10X | 0.4 | 3.1 | 0.17 | ||
| UPLXAPO20X | 0.8 | 0.6 | 0.17 | ||
| UPLXAPO40X | 0.95 | 0.18 | 0.11–0.23 | ||
| UPLXAPO40XO | 1.4 | 0.13 | 0.17 | 油浸 | |
| UPLXAPO60XO | 1.42 | 0.15 | 0.17 | 油浸 | |
| UPLXAPO100XO | 1.45 | 0.13 | 0.17 | 油浸 | |
| 位相差観察用エクステンディッドアポクロマート対物レンズ | UPLXAPO60XOPH | 1.42 | 0.15 | 0.17 | 油浸 |
| UPLXAPO100XOPH | 1.45 | 0.13 | 0.17 | 油浸 | |
| スーパーアポクロマート対物レンズ | UPLSAPO30XS | 1.05 | 0.8 | 0.13–0.19 | シリコーンオイル浸 |
| UPLSAPO40XS | 1.25 | 0.3 | 0.13–0.19 | シリコーンオイル浸 | |
| UPLSAPO60XS2 | 1.3 | 0.3 | 0.15–0.19 | シリコーンオイル浸 | |
| UPLSAPO100XS | 1.35 | 0.2 | 0.13–0.19 | シリコーンオイル浸 | |
| 培養容器対応セミアポクロマート対物レンズ | LUCPLFLN20XPH | 0.45 | 6.6–7.8 | 0–2 | |
| LUCPLFLN40XPH | 0.6 | 3.0–4.2 | 0–2 | ||
| UCPLFLN20X | 0.7 | 0.8–1.8 | 0–1.6 | ||

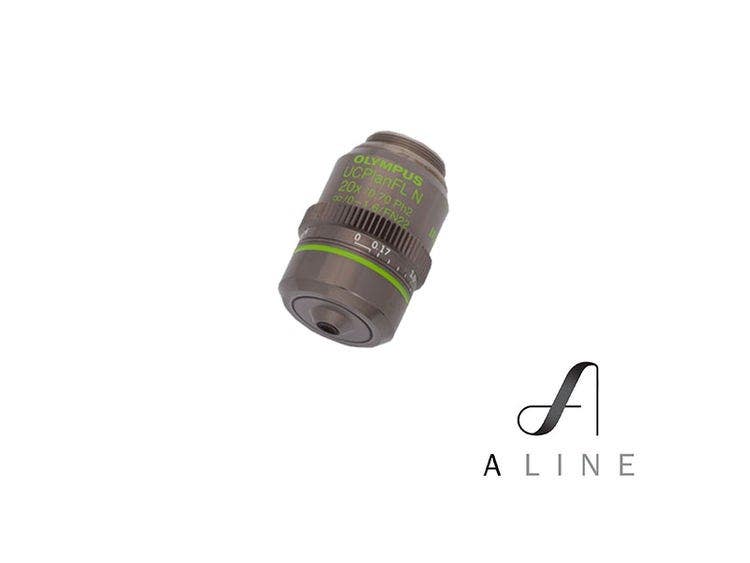

| UCPLFLN20XPH | 0.7 | 0.8–1.8 | 0–1.6 | ||
| セミアポクロマート対物レンズ | UPLFLN4X | 0.13 | 17 | – | |
| UPLFLN10X2 | 0.3 | 10 | – | ||
| UPLFLN20X | 0.5 | 2.1 | 0.17 | ||
| UPLFLN40X | 0.75 | 0.51 | 0.17 | ||
| UPLFLN60X | 0.9 | 0.2 | 0.11–0.23 | ||
| UPLFLN100XO2 | 1.3 | 0.2 | 0.17 | ||
| 位相差観察用セミアポクロマート対物レンズ | UPLFLN4XPH | 0.13 | 17 | – | |
| UPLFLN10X2PH | 0.3 | 10 | – |
カタログ･ビデオ･その他資料
ホワイトペーパー（白書）
インサイト
動画

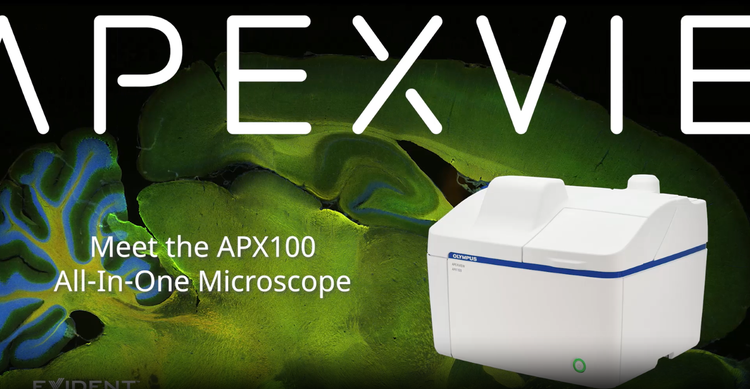

APEXVIEW APX100デジタルイメージングシステム実機紹介

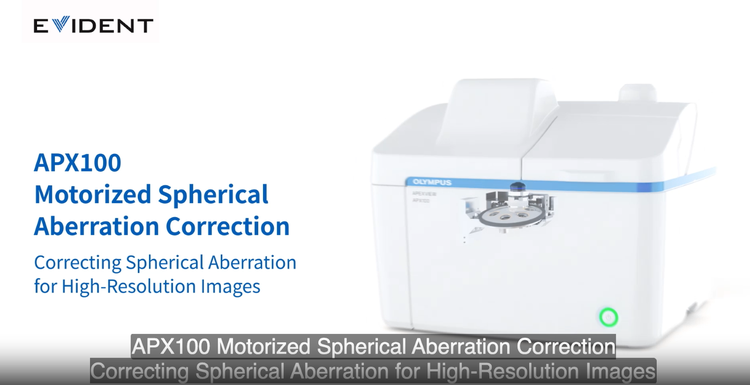

APX100 電動球面収差補正環
