Dunkelfeldmikroskope
Dunkelfeldmikroskopie macht das Unsichtbare sichtbar. Indem das Licht schräg auf die Probe gerichtet wird, sodass nur gestreutes und gebeugtes Licht von der Probe in das Objektiv gelangt, erscheinen transparente, ungefärbte Proben als hell leuchtende Objekte vor einem schwarzen Hintergrund. Das Ergebnis ist ein beeindruckender Kontrast ohne Färbung oder Fixierung, wodurch die Integrität der Probe erhalten bleibt und die Beobachtung lebender Zellen ermöglicht wird.
Die Mikroskopplattformen von Evident sind hochgradig modular aufgebaut, um Dunkelfeldbeleuchtung in Forschungs-, klinischen und industriellen Anwendungen zu unterstützen. Entdecken Sie unsere breite Auswahl an konventionellen und digitalen Mikroskoplösungen, die für nahtlose und kontrastreiche Dunkelfeldbeobachtung entwickelt sind.
Dunkelfeldaufnahme einer polierten Aluminium-Silizium-Legierung, aufgenommen mit dem metallurgischen Mikroskop GX53.
Dunkelfeld-kompatible Mikroskope
BX63
Automatisiertes Fluoreszenzmikroskop
Das automatisierte Fluoreszenzmikroskop BX63 wurde für fortgeschrittene lebenswissenschaftliche Forschung entwickelt, die eine präzise Motorisierung, stabile Bildgebung und effiziente mehrdimensionale Datenerfassung erfordert.
- Das vollständig motorgesteuerte System ermöglicht die Automatisierung komplexer mehrdimensionaler Experimente
- Genauer motorgesteuerter Z-Antrieb
- Hohe Stabilität dank fest angebrachtem Tisch
- Vollständige Kompatibilität mit Kondensoren für Dunkelfeldbeleuchtung

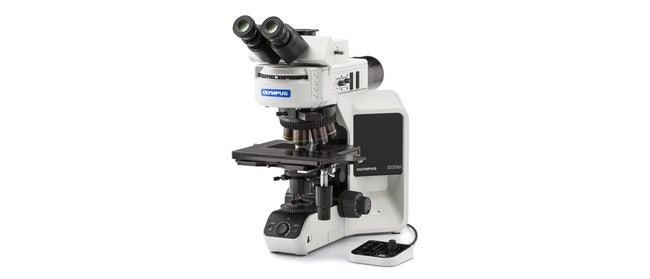

BX53
Halbmotorisiertes Mikroskop
Das BX53 Mikroskop bietet flexible Bildgebungsleistung für Routine- und fortgeschrittene Anwendungen und zeichnet sich durch modulare Motorisierungsoptionen sowie Unterstützung von Hellfeld-, Fluoreszenz- und Dunkelfeldmikroskopie aus.
- Hohe Lichtstärke mit True Color LED-Beleuchtung
- Modulares Konzept ermöglicht die Motorsteuerung einzelner Komponenten
- Einfaches Erfassen von mehrfarbigen Fluoreszenzbildern
- Vollständige Kompatibilität mit Kondensoren für Dunkelfeldbeleuchtung
BX53M
Industrielles Aufrechtmikroskop
Die BX3M-Serie wurde mit Blick auf Modularität konzipiert und bietet Vielseitigkeit für eine breite Palette von Anwendungen in der Materialwissenschaft und der industriellen Inspektion.
- Modulares Design mit Konfigurationen für allgemeine oder spezialisierte Beobachtung
- Intuitive, ergonomische Bedienelemente vereinfachen komplexe Aufgaben und verbessern die Reproduzierbarkeit
- Automatisierter Lichtstärkemanager für gleichmäßige Beleuchtung
- Fortschrittliche Optik- und Kontrastoptionen für präzise und zuverlässige Inspektionen
- IR-Objektivoptionen zur Betrachtung von Halbleiterstrukturen durch Silizium
- PRECiV-Integration für einen nahtlosen Workflow von der Bildgebung bis zur Berichtserstellung
- Vollständige Kompatibilität mit Kondensoren für Dunkelfeldbeleuchtung
BX43
Standardmikroskop
Das aufrechte Mikroskop BX43 bietet zuverlässige optische Leistung und intuitive Kontraststeuerung für die routinemäßige Bildgebung in den Lebenswissenschaften, einschließlich Hellfeld- und Dunkelfeldbeobachtung.
- Echtfarben-LED-Beleuchtung
- Lichtstärkemanager
- Erlaubt einfaches Kontrastmanagement
- Vollständige Kompatibilität mit Kondensoren für Dunkelfeldbeleuchtung
CX43
Mikroskop für die Biologie
Das biologische Mikroskop CX43 vereint ergonomische Bedienung und vielseitige Bildgebungsfähigkeiten für routinemäßige Labor- und Ausbildungsanwendungen.
- Ergonomisches Design
- Langlebige LED-Beleuchtung
- Dunkelfeldbeleuchtung über den Kondensor verfügbar
- Optionale Single-Line-LED-Lichtquelle für Fluoreszenz
* Optionale Single-Line LED-Lichtquelle für Fluoreszenz (Spitzen-Anregungswellenlänge nur 470 nm).
CX23
Schülermikroskop
Das Schülermikroskop CX23 bietet einfache Bedienung und zuverlässige optische Leistung für den Einsatz im Unterricht und im Einführungslabor.
- Vielfältiges, benutzerfreundliches Design
- Hervorragende optische Leistung
- Langlebige LED-Beleuchtung
- Dunkelfeldbeleuchtung über den Kondensor verfügbar
SZX16
Hochentwickeltes Stereomikroskop
Das Stereomikroskop SZX16 liefert außergewöhnliche optische Klarheit, sodass Labore die kleinsten Details erkennen, dokumentieren und identifizieren können.
- Hervorragende Auflösung von 900 Linienpaaren pro mm (0,3 NA)
- Dunkelfeld-, Fluoreszenz- und Polarisationseigenschaften
- Ultraweites Zoomverhältnis von 16,4:1
- Voller Zoombereich von 0,7x–11,5x mit unserem Doppelrevolver
- Ergonomische Lösungen für komfortables Beobachten
SZX10
Flexibles Stereomikroskop
Das Stereomikroskop SZX10 ist ein flexibles All-in-One-Mikroskop, das für eine Vielzahl von Proben und Beobachtungsaufgaben geeignet ist.
- Hochauflösende Bildgebung mit 600 Linienpaaren pro mm (0,2 NA)
- Unterstützt Dunkelfeld-, Polarisations- und einfache Fluoreszenzbeobachtung.
- Hoher Zoomfaktor von 10:1.
- Das galileische optische System hilft, Verzerrungen zu minimieren.
- Hervorragende stereoskopische Tiefe und präzise Farbwiedergabe.

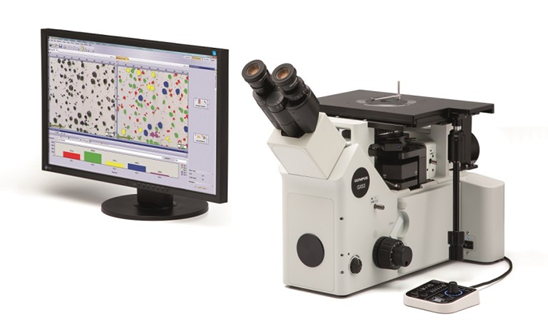

GX53
Metallurgisches Inversmikroskop
Das GX53 Mikroskop liefert hohe Klarheit und zuverlässige Leistung für die metallurgische Inspektion und ermöglicht eine effiziente Analyse von Metallen und industriellen Materialien.
- Geeignet für polierte Metalle, Schweißnähte und große oder schwere Proben
- Hochauflösende Bilder unter Hellfeld-, Dunkelfeld-, DIC- oder MIX-Beobachtung
- Modulare Zubehörteile erfüllen vielfältige Anforderungen an die metallurgische Prüfung.
- Verfügbare Objektive mit großem Arbeitsabstand ermöglichen schnellere Inspektionen.
- PRECiV-Integration für normgerechte metallurgische Analyse-Workflows
DSX2000
Digitalmikroskop-Serie
Die preisgekrönte DSX2000-Serie ermöglicht Anwendern aller Erfahrungsstufen, schnelle und präzise Ergebnisse zu erzielen und außergewöhnliche Bilder mit einer über 4K hinausgehenden Auflösung festzuhalten.
- Die vollständige Motorisierung vereinfacht die Aufgaben für Forscher und Qualitätskontrollfachkräfte.
- Schnelle Prüfungen vom Makro- bis hin zum Mikrobereich mit einem breiten Vergrößerungsbereich von 21–7.300x
- Sieben Beobachtungsmethoden auf Knopfdruck für eine vielseitige Probenanalyse
- 20 Objektivoptionen ermöglichen die Anpassung der Bildgebung an verschiedene Proben und Anwendungen.
- Zubehör für Makrokameras zur schnellen und flexiblen Bildgebung großer Proben
- Die PRECiV-Integration ermöglicht Effizienz durch Live-KI und andere intelligente Tools.
- Garantierte* Genauigkeit und Wiederholbarkeit mit professioneller Kalibrierung vor Ort
* Die garantierte Genauigkeit und Wiederholbarkeit gelten nur, wenn das Gerät gemäß den Herstellervorgaben kalibriert wurde und sich in einem fehlerfreien Zustand befindet. Die Kalibrierung muss von einem Evident Techniker oder einem von Evident autorisierten Spezialisten durchgeführt werden.
Was ist Dunkelfeldmikroskopie?
Die Dunkelfeldmikroskopie nutzt schräge Beleuchtung, um transparente oder kontrastarme Proben vor einem dunklen Hintergrund hell erscheinen zu lassen.

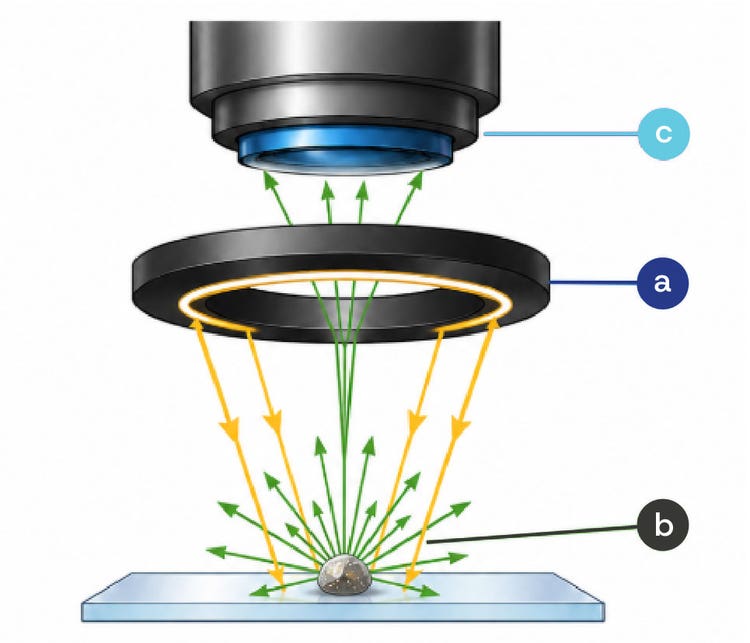

a. Ein Dunkelfeldkondensor blockiert direktes Licht und sendet einen hohlen Lichtkegel auf die Probe.
b. Wenn das Licht auf die Probe trifft, streut die Probe das Licht in viele Richtungen.
c. Nur Streulicht gelangt in das Objektiv, wodurch das Präparat vor dem dunklen Hintergrund hell erscheint.
Die Dunkelfeldmikroskopie ermöglicht kontrastreiche Bildgebung ohne Anfärben und kann Partikel ab etwa 30 nm Größe erkennen. Für eine korrekte Dunkelfeldabbildung muss die numerische Apertur (NA) des Kondensors größer sein als die des Objektivs. Objektive mit integrierten Iris-Diaphragmen können die effektive NA reduzieren und so Dunkelfeldaufnahmen mit Standardkondensoren ermöglichen.
Reflektierte Dunkelfeldbeleuchtung
Was lässt sich mit Dunkelfeldmikroskopie beobachten?
Lebende Mikroorganismen
Die Dunkelfeldmikroskopie lässt transparente Proben vor einem dunklen Hintergrund hell erscheinen und ermöglicht so die klare Beobachtung lebender Bakterien, Spirochäten, Protisten, Algen und Blutzellen ohne Anfärben. Die Technik wird häufig für Motilitätsstudien und Lebendzellbildgebung eingesetzt.
Blut- und Klinische Proben
Die Dunkelfeldmikroskopie ermöglicht die Beobachtung empfindlicher klinischer Proben unter Wahrung der Probenintegrität. Sie wird zur Visualisierung von Treponema pallidum und zur Beurteilung abnormer Erythrozytenmorphologie in Frischproben eingesetzt.
Nanopartikel und Kolloide
Gold-, Silber- und Siliziumdioxid-Nanopartikel streuen das Licht im Dunkelfeld stark, sodass Partikel mit einer Größe von etwa 10–100 nm für die Analyse sichtbar werden. Zu den Anwendungen zählen die Verfolgung von Nanopartikeln und Untersuchungen der lokalisierten Oberflächenplasmonenresonanz (LSPR).
Oberflächendefekte und industrielle Inspektion
Kratzer, Polierspuren, Korrosionsnarben, Einschlüsse und Verunreinigungen auf Metallen, Glas und Halbleitermaterialien sind im Dunkelfeld deutlich sichtbar. Der erhöhte Kontrast unterstützt die Defekterkennung und optimiert die Arbeitsabläufe bei der Oberflächeninspektion.
Ungefärbte Gewebeschnitte
Kollagen, Elastin und Bindegewebsstrukturen reflektieren und streuen Licht auf natürliche Weise, wodurch ungefärbte Gewebeschnitte im Dunkelfeld hell erscheinen. Dies ermöglicht die Untersuchung von Strukturen mit minimaler Probenvorbereitung.
Dunkelfeld vs. Hellfeld: Hauptunterschiede
Hellfeldmikroskopie verwendet direkte Beleuchtung, um dunkle Präparate auf hellem Hintergrund darzustellen, während Dunkelfeldmikroskopie schräge Beleuchtung nutzt, um helle Präparate auf dunklem Hintergrund zu zeigen. Die Hellfeldmikroskopie wird häufig für gefärbte oder fixierte Proben verwendet, während die Dunkelfeldmikroskopie sich besonders für lebende, ungefärbte und transparente Präparate eignet.
Hellfeld
Dunkelfeld
Im Dunkelfeld lassen sich auch kleinere Partikel und feine Strukturen erkennen, die im Hellfeld schwer zu sehen sind. Moderne Forschungsmikroskope, einschließlich der Evident BX™- und IX™-Mikroskopplattformen, ermöglichen es Ihnen, innerhalb von Sekunden zwischen Hellfeld- und Dunkelfeldbeleuchtung zu wechseln, indem Sie den Kondensor austauschen oder die Position des Kondensorrevolvers drehen.
Anwendungen der Dunkelfeldmikroskopie in den Lebenswissenschaften
Mikrobiologie
Dunkelfeldmikroskopie ermöglicht es Forschern, die Beweglichkeit und Morphologie lebender Bakterien ohne Fixierung oder Färbung zu beobachten. Feine Strukturen wie bakterielle Flagellen werden deutlich sichtbar, wodurch die Technik besonders wertvoll für Anwendungen wie Motilitätsstudien an Helicobacter pylori ist.
Zellbiologie
Mit Dunkelfeldmikroskopie lassen sich große Organellen, Bläschen und exosomähnliche Partikel in lebenden Zellen mit verbessertem Kontrast nachverfolgen. Die Technik kann auch mit Fluoreszenzmikroskopie für korrelative Lebendzellbildgebungsanwendungen kombiniert werden.
Parasitologie
Dunkelfeldmikroskopie hilft Forschern, Blutparasiten und Protozoen in frischen, ungefärbten Blutpräparaten zu identifizieren. Der verbesserte Kontrast ermöglicht die schnelle Visualisierung von transparenten oder kontrastarmen Organismen.
Entwicklungsbiologie
Die Dunkelfeldmikroskopie verbessert die Sichtbarkeit von Strukturen und bewahrt gleichzeitig lebende Proben. Die Technik wird verwendet, um transparente Embryonen und Larven, einschließlich Zebrafisch und C. elegans, während früher Entwicklungsstadien ohne Kennzeichnung abzubilden.
Meeresbiologie
Die Dunkelfeldmikroskopie ermöglicht die direkte Untersuchung mariner Mikroorganismen in Meerwasserproben mit minimaler Probenvorbereitung. Die Methode erhöht den Kontrast beim Beobachten transparenter aquatischer Organismen und Partikel.
Medaka, aufgenommen im Dunkelfeld an einem SZX-Stereomikroskop.
Dunkelfeldanwendungen in der Materialwissenschaft und industriellen Bildgebung
Oberflächenfehlererkennung
Die Dunkelfeldmikroskopie verbessert die Sichtbarkeit von Kratzern, Polierspuren, Korrosionsnarben und Einschlüssen auf Metall-, Keramik- und Glasoberflächen. Defekte streuen schräg einfallendes Licht stark, was eine schnellere und zuverlässigere Inspektion als mit Hellfeldmikroskopie allein ermöglicht.
Halbleiter- und Waferinspektion
Partikel, Rückstände und Oberflächenverunreinigungen auf Halbleiterwafern lassen sich unter Dunkelfeldbeleuchtung leichter erkennen. Die Technik ermöglicht es, Defekte, die im Hellfeld nur schwer zu erkennen sind, mit höherem Kontrast sichtbar zu machen.
Glasprüfung und Qualitätskontrolle
Kristalline Einschlüsse, Blasen und Oberflächenfehler in Flach- und Hohlglas streuen das Licht bei Dunkelfeldbeleuchtung effizient. Dies unterstützt eine schnelle, zerstörungsfreie Qualitätskontrolle in den Arbeitsabläufen der Glasherstellung und -prüfung.
Faser- und Textilanalyse
Einzelne Fasern und feine Oberflächenstrukturen erscheinen in der Dunkelfeldmikroskopie hell und klar definiert. Zu den Anwendungen zählen forensische Faseranalyse, Textilinspektion und Kontaminationserkennung.

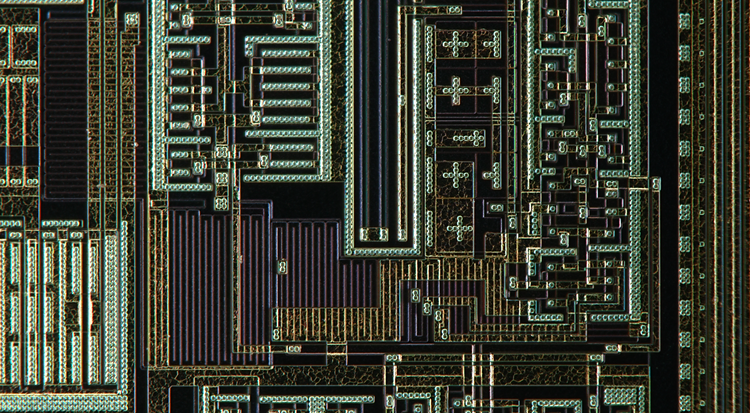

Dunkelfeldaufnahme einer Halbleiterprobe, aufgenommen mit dem digitalen Mikroskop DSX2000.
Die richtige Dunkelfeldmikroskopie-Konfiguration auswählen
Die optimale Konfiguration für die Dunkelfeldmikroskopie hängt von der Art Ihrer Probe und der jeweiligen Anwendung ab. Evidents dunkelfeldkompatible Mikroskope ermöglichen ein nahtloses Umschalten zwischen verschiedenen Beobachtungsmethoden und liefern klare, kontrastreiche Beobachtung.
Forschung in den Lebenswissenschaften
Mikroskopsystem: BX™- und CX™-Aufrechtmikroskope mit einem Trockendunkelfeldkondensor (NA 0,8–0,95) für Bildgebung bei 2x–40x Vergrößerung; oder SZX™-Stereomikroskope mit faseroptischen Ringlichtern oder Koaxialbeleuchtungen
- Geeignet für lebende Zellen, mikrobiologische Proben und transparente Präparate
- Kompatibel mit Standard-Objektträgern und Trockenobjektiven
- Kein Immersionsöl oder Färbung erforderlich
Industrieinspektion und forensische Analyse
Mikroskopsystem: SZX-Stereomikroskop mit faseroptischen Ringlichtern oder Koaxialbeleuchtungen
- Dunkelfeld hebt Kratzer, Partikel, Fasern und Oberflächenverunreinigungen hervor.
- Ideal für Qualitätskontrolle, Fehleranalyse und forensische Untersuchung
- Durchlicht-Dunkelfeldoption für transparente oder halbtransparente Proben
Materialforschung und Qualitätskontrolle/Inspektion
Mikroskopsystem: Digitalmikroskopserie DSX2000
- Ermöglicht die schnelle Inspektion von Oberflächenfehlern und Materialmerkmalen
- Die MIX-Beleuchtung kombiniert Dunkelfeld- und Hellfeldbeleuchtung, um mehr in einem Bild sichtbar zu machen.
- Durchlicht-Dunkelfeldoption für transparente oder halbtransparente Proben
Metallurgische Inspektion und Analyse
Mikroskopsystem: Metallurgisches Inversmikroskop GX53
- Geeignet für polierte Metalle, Schweißnähte und große oder schwere Proben
- Hochauflösende Bilder unter Hellfeld-, Dunkelfeld-, DIC- oder MIX-Beobachtung
- Gerichtetes Dunkelfeld hilft, Oberflächenstrukturen sichtbar zu machen und Blendung zu reduzieren.
Häufig gestellte Fragen zur Dunkelfeldmikroskopie
Wofür wird Dunkelfeldmikroskopie verwendet?
Benötige ich ein spezielles Mikroskop für die Dunkelfeldbeobachtung?
Was ist das kleinste Objekt, das mit Dunkelfeldmikroskopie sichtbar ist?
Wird Dunkelfeldmikroskopie in klinischen Anwendungen eingesetzt?
Ressourcen zur Dunkelfeldmikroskopie
Leitfaden zur Dunkelfeldbeleuchtung und Dunkelfeldmikroskopie
Finden Sie Tipps zur Fehlerbehebung und bewährte Konfigurationsverfahren in der Dunkelfeldmikroskopie in diesem umfassenden Leitfaden.
Was ist Dunkelfeldmikroskopie?
Hier finden Sie Antworten auf häufig gestellte Fragen zur Dunkelfeldmikroskopie sowie Einblicke in deren Grenzen und Vorteile.

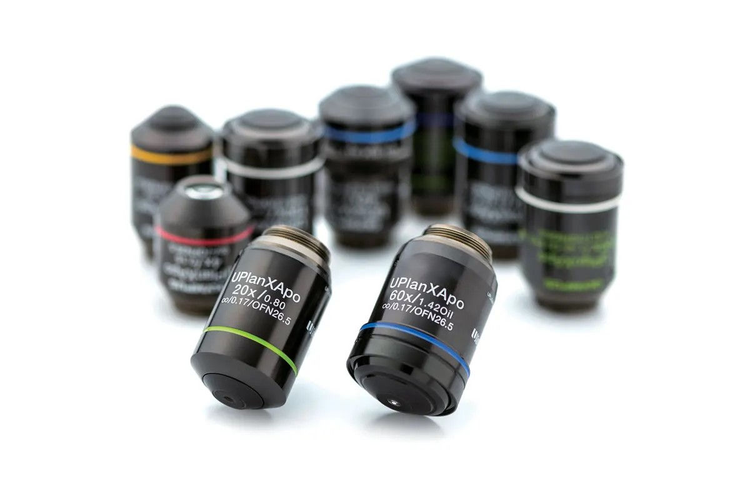

Dunkelfeld-Objektive
Durchsuchen Sie Objektive, die für die Dunkelfeld-Mikroskopie geeignet sind, und vergleichen Sie die verschiedenen Optionen in Sekundenschnelle mit unserer Objektivsuche.
