Microscopios estereoscópicos
Un microscopio estereoscópico utiliza dos trayectorias ópticas para producir una visión tridimensional de muestras sólidas a bajo aumento. También denominado microscopio estereoscópico o microscopio de disección, es útil en el ámbito de las ciencias de la vida y en aplicaciones industriales que van desde la disección, la biología del desarrollo y la obtención de imágenes por macrofluorescencia hasta la electrónica, los metales y el control de calidad.
Basados en más de 100 años de innovación óptica, los microscopios estereoscópicos de Evident combinan una óptica de alta calidad con configuraciones modulares, un amplio espacio de trabajo y accesorios ergonómicos para una observación clara y cómoda.
Microscopios estereoscópicos EVIDENT

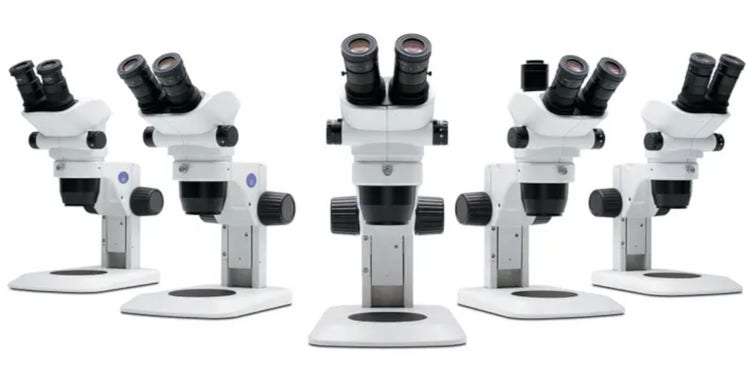

SZ61/SZ51
Microscopios estereoscópicos con zoom para uso rutinario
Los compactos microscopios estereoscópicos SZ61 y SZ51 ofrecen imágenes planas con colores naturales, una transición fluida de la observación macro a la micro y una amplia profundidad de campo para tareas rutinarias de ciencias de la vida, producción, montaje e inspección.
- SZ61: rango de aumento de 6,7x a 45x, relación de zoom de 6,7:1
- SZ51: rango de aumento de 8x a 40x, relación de zoom de 5:1
- Sistema óptico Greenough para una excelente planitud de la imagen, gran profundidad de campo y una vista estereoscópica excepcional
- Alta fidelidad cromática para observar y documentar muestras en sus colores naturales
- Opciones de iluminación LED reflejada y transmitida para una observación versátil
- Construcción antiestática y modelo trinocular SZ61 disponible para la captura de imágenes digitales
- Amplia selección de objetivos auxiliares para modificar el aumento de 2x a 270x y una distancia de trabajo de hasta 350 mm
SZX16
Microscopio estereoscópico avanzado
El microscopio estereoscópico SZX16 ofrece una claridad óptica excepcional, lo que permite a los laboratorios detectar, documentar e identificar los detalles más pequeños.
- Resolución excepcional de 900 pares de líneas por mm (0,3 NA)
- Relación de zoom ultraamplia de 16,4:1
- Rango de zoom de 0,7x a 11,5x (objetivo de 1X)
- 6 objetivos con aumentos que van desde 2,1x hasta 230x (ocular de 10x)
- Apertura integrada para ajustar la intensidad de la luz y la profundidad de campo
- Torreta de objetivos doble
- Sistema óptico galileano con distorsión minimizada
- Excelente profundidad estereoscópica y representación precisa del color
- Compatible con campo oscuro, contraste oblicuo, polarización y excelentes capacidades de fluorescencia
SZX10
Microscopio estereoscópico flexible
El microscopio estereoscópico SZX10 se adapta para convertirse en un microscopio flexible y «todo en uno», adecuado para una amplia gama de muestras y tareas de observación.
- Imágenes de alta resolución a 600 pares de líneas por mm (0,2 NA)
- Amplio rango de zoom de 10:1
- Rango de zoom: 0,63x–6,3x (objetivo de 1x)
- 8 objetivos con un aumento que va de 3,2x a 126x (ocular de 10x)
- Apertura integrada para ajustar la intensidad de la luz y la profundidad de campo
- Torreta de objetivos doble
- Sistema óptico galileano con distorsión minimizada
- Excelente profundidad estereoscópica y representación precisa del color
- Compatible con observación en campo oscuro, contraste oblicuo, polarización y fluorescencia simple
SZX7
Microscopio estereoscópico económico
El microscopio estereoscópico SZX7 combina una óptica galileana de alta calidad, un manejo ergonómico y flexibilidad de configuración para las ciencias de la vida, la ciencia de los materiales, la producción y el control de calidad.
- Relación de zoom de 7:1 con un rango de zoom de 0,8x a 5,6x (objetivo de 1x)
- 8 objetivos con aumentos que van desde 4x hasta 112x (ocular de 10x)
- Alta fidelidad cromática e imágenes brillantes y de alta resolución
- Amplia gama de soluciones ergonómicas para una observación cómoda
- Compatible con observación en campo oscuro, polarización, contraste oblicuo y fluorescencia simple
- Versátiles opciones de iluminación LED, de fibra óptica, coaxial y con anillo luminoso
- Protección ESD integrada y controles ergonómicos para un manejo cómodo
MVX10
Sistema de imagen con zoom macro
El sistema de microscopio macro con zoom MVX10 combina una trayectoria óptica de zoom único optimizada para fluorescencia con un amplio rango de observación para la obtención de imágenes de organismos completos, tejidos, órganos y la expresión génica a nivel celular.
- Objetivos apocromáticos planos (alto número de apertura, hasta NA 0,5) para una resolución máxima y un excelente rendimiento fluorescente
- Relación de zoom de 10:1 con un rango de zoom único de 0,63x a 6,3x
- Amplia relación de zoom de 10:1
- 3 objetivos con aumentos que van de 4x a 250x (ocular de 10x)
- Máximo de 55 mm para muestras de gran tamaño o que se mueven rápidamente
Compatible con observación en campo oscuro, contraste oblicuo, polarización y fluorescencia simple
SZX-AR1
Sistema de microscopio de realidad aumentada
El sistema de microscopio de realidad aumentada SZX-AR1 añade orientación digital en pantalla a los microscopios estereoscópicos SZX™ compatibles para simplificar tareas complejas de fabricación, montaje y formación.
- Compatible con los microscopios estereoscópicos SZX7, SZX10 y SZX16
- Proyecta imágenes, vídeos, notas, retículas, cuadrículas e indicadores vinculados al zoom
- Permite a los operadores mantenerse concentrados en los oculares mientras siguen las instrucciones de trabajo
- Admite la orientación remota a través de software de colaboración de terceros
- Captura imágenes y vídeos para documentación, análisis y mantenimiento de registros
¿Qué microscopio estereoscópico es el adecuado para ti?
Para el montaje guiado, la formación y la asistencia remota, añada el sistema de realidad aumentada SZX-AR1 a un microscopio compatible SZX7, SZX10 o SZX16. Nuestros expertos pueden ayudarle a identificar el sistema de microscopio estereoscópico adecuado para su aplicación y sus objetivos.
Tipos de microscopios estereoscópicos
Tanto si inspeccionas componentes electrónicos, preparas muestras biológicas, obtienes imágenes de muestras fluorescentes o documentas investigaciones, Evident te ofrece un microscopio estereoscópico diseñado para tu aplicación.
Elige entre sistemas Greenough compactos para la observación rutinaria, microscopios galileanos modulares para investigación avanzada e imágenes de fluorescencia, sistemas específicos de macrofluorescencia para muestras de gran tamaño, configuraciones a prueba de descargas electrostáticas (ESD) para la fabricación de productos electrónicos y soluciones de realidad aumentada que incorporan la orientación digital directamente en tu flujo de trabajo.
Gracias a una amplia gama de ópticas, soportes, sistemas de iluminación, cámaras y accesorios, cada sistema puede configurarse para adaptarse a tus muestras, técnicas de obtención de imágenes, requisitos de documentación y entorno de trabajo.

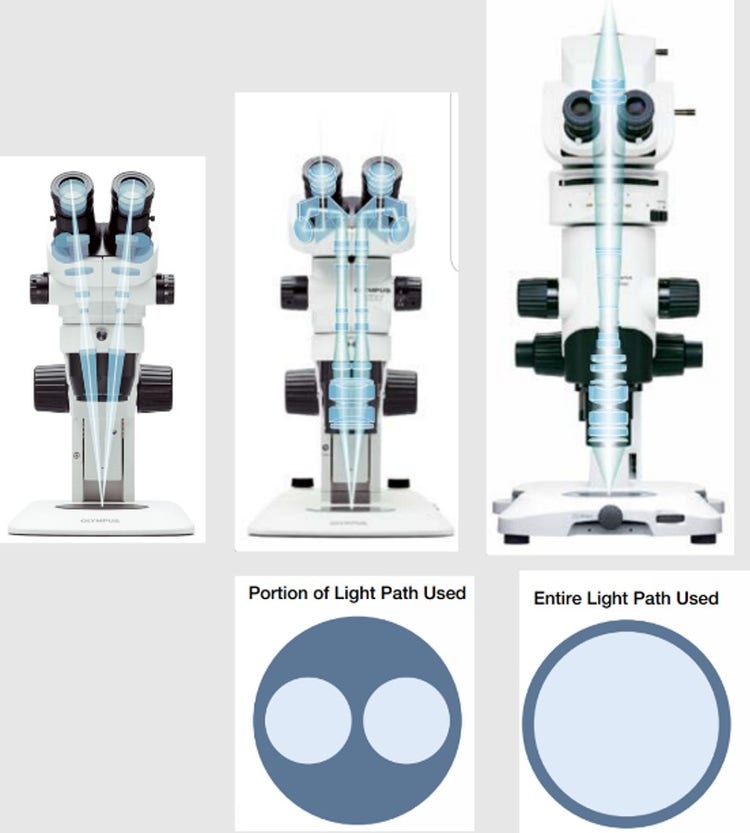

Diferencia entre una trayectoria óptica de tipo Greenough (izquierda), de tipo galileano (centro) y de zoom único (derecha).
Tipo Greenough: eficiente y fiable
Los modelos SZ51 y SZ61 se basan en el probado diseño óptico de Greenough, lo que ofrece una excelente visión estereoscópica en un paquete compacto y económico. Son ideales para la observación rutinaria, la preparación de muestras, el control de calidad y entornos educativos en los que el rendimiento fiable y la facilidad de uso son esenciales.
Tipo galileano: Diseñado para el descubrimiento
Los modelos SZX7, SZX10 y SZX16 combinan un sistema óptico de tipo galileano con flexibilidad modular para ofrecer una calidad de imagen excepcional, amplios rangos de zoom y una resolución sobresaliente. Ya sea para documentar muestras, realizar micromanipulación o capturar imágenes de fluorescencia, estos sistemas proporcionan el rendimiento óptico y la versatilidad que exigen las investigaciones avanzadas en ciencias de la vida y de materiales.
Trayectoria óptica de zoom único: optimizada para muestras fluorescentes
El MVX10 adopta un enfoque diferente. Su trayectoria óptica de zoom único maximiza el rendimiento lumínico al tiempo que mantiene un amplio campo de visión y una alta resolución en todo el rango de zoom. Diseñado específicamente para la obtención de imágenes por fluorescencia, permite a los investigadores observar señales fluorescentes débiles, desde muestras de gran tamaño hasta señales fluorescentes de un solo nivel.
Aplicaciones de los microscopios estereoscópicos en las ciencias de la vida
Los microscopios estereoscópicos permiten realizar una amplia gama de tareas biológicas que se benefician de una visión tridimensional, un bajo aumento y una distancia de trabajo suficiente para manipular la muestra.
Disección y microcirugía
Un microscopio de disección ofrece a los laboratorios de fisiología, zoología y anatomía una visión 3D vertical de la muestra, al tiempo que permite seguir utilizando pinzas, sondas y herramientas de precisión. La amplia distancia de trabajo deja espacio para una manipulación delicada. Por su parte, los tubos de observación inclinables o ergonómicos opcionales ayudan a mantener una postura más natural durante la microcirugía y las sesiones prolongadas de disección.
Biología del desarrollo y embriología
Un microscopio estereoscópico permite a los investigadores observar, clasificar y seguir embriones vivos y organismos modelo, como el pez cebra, la Drosophila y el C. elegans, sin aplastar la muestra. La iluminación oblicua y de campo oscuro mejoran el contraste en muestras transparentes. Para fluorescencia y contraste avanzado, elija el SZX16 o el SZX10. Para la obtención de imágenes de macro-fluorescencia de alta eficiencia en organismos completos, tejidos y expresión génica a nivel celular, elija el MVX10.
Cribado e imagenología por fluorescencia
Los microscopios estereoscópicos preparados para fluorescencia permiten el cribado y la obtención de imágenes en diversas aplicaciones biológicas. El MVX10 combina la obtención de imágenes de fluorescencia de muestras de gran tamaño con la flexibilidad de visualizar organismos completos, tejidos y la expresión génica a nivel celular en un único flujo de trabajo. Los modelos SZX16 y SZX10 permiten el cribado de líneas reporteras que expresan GFP y RFP en el pez cebra, la Drosophila y C. elegans, la obtención de imágenes de fluorescencia de embriones completos y la clasificación de muestras positivas para fluorescencia.
Entomología
Un microscopio estereoscópico proporciona a los entomólogos la percepción de profundidad y el amplio campo de visión necesarios para examinar la morfología externa, comparar estructuras corporales, clasificar especímenes y realizar trabajos de preparación de precisión. Los investigadores pueden pasar de una visión general de un insecto a detalles más pequeños, manteniendo al mismo tiempo el contexto tridimensional que facilita la identificación y la manipulación.
Estudios botánicos y de plantas
Los microscopios estereoscópicos revelan la forma tridimensional de semillas, raíces, flores, hojas y otras estructuras vegetales a bajo aumento sin comprimirlos en una imagen plana. Un sistema como el SZX10 ofrece un amplio rango de zoom para examinar estructuras completas y, a continuación, analizar detalles más pequeños con mayor precisión.
Preparación de muestras para tejidos y neurociencia
Una visión estereoscópica estable ayuda a los investigadores a orientar el tejido, colocar los electrodos, exponer las estructuras anatómicas y preparar las muestras antes de realizar imágenes con mayor aumento. La larga distancia de trabajo permite acceder fácilmente a las herramientas, mientras que el amplio campo de visión conserva la relación entre el área objetivo y la muestra circundante. Explora la amplia gama de microscopios para ciencias de la vida de Evident para conocer las opciones de obtención de imágenes posteriores.
Biología acuática y marina
Los microscopios estereoscópicos facilitan el cribado, la clasificación y la identificación de plancton, copépodos, larvas y otros pequeños organismos marinos o de agua dulce. Su visión 3D de bajo aumento resulta muy adecuada para el examen inicial de una muestra mixta antes de que los organismos seleccionados pasen a la obtención de imágenes con mayor aumento. Descubre cómo se utilizó un sistema SZX16 para examinar el plancton ártico en el reportaje de Evident sobre la serie de National Geographic «Pole to Pole with Will Smith».
Aplicaciones industriales de los microscopios estereoscópicos
Un microscopio estereoscópico industrial es una herramienta práctica para la inspección, el montaje, la reparación y el control de calidad, ya que combina la percepción de profundidad, una amplia profundidad de campo y espacio para trabajar con herramientas.
Inspección de componentes electrónicos y placas de circuito impreso
Para la inspección de componentes electrónicos, un microscopio para PCB o placas de circuito impreso permite a los operadores examinar las uniones de soldadura, los conectores, las pistas y los componentes pequeños en busca de defectos, para luego realizar las correcciones necesarias bajo aumento. Las configuraciones SZX7, SZ61 y SZ51, a prueba de descargas electrostáticas (ESD), ayudan a proteger los componentes electrónicos sensibles a la electricidad estática durante la inspección y el montaje. Para flujos de trabajo automatizados o basados en monitor, explore los microscopios digitales para inspección y análisis.
Inspección de piezas de automoción y de precisión
Un microscopio estereoscópico industrial ayuda a los inspectores a comprobar si las piezas mecanizadas presentan rebabas, a evaluar el estado de la superficie, a verificar las características de ajuste y a detectar la contaminación visible, al tiempo que se mantiene una vista en 3D del componente. Entre sus aplicaciones se incluye la inspección de las aberturas de las boquillas de los inyectores de combustible y otras características de precisión de pequeño tamaño.
Montaje de componentes de precisión
Los microscopios estereoscópicos facilitan la colocación, alineación, unión y soldadura de componentes pequeños al mantener visibles las referencias de profundidad mientras los operarios trabajan con las manos y las herramientas. Una generosa distancia de trabajo deja espacio alrededor de la pieza, y una amplia profundidad de campo ayuda a mantener a la vista una mayor parte del conjunto. El sistema SZX-AR1, compatible con los microscopios SZX, puede añadir instrucciones en pantalla y orientación remota para procedimientos complejos.
Inspección de metales y soldaduras
Un microscopio estereoscópico industrial proporciona una visión 3D de bajo aumento para examinar defectos superficiales, el estado de las soldaduras, superficies de fractura, corrosión y marcas de mecanizado en piezas metálicas. Resulta útil para la inspección inicial y la documentación previa a un análisis más detallado. Para secciones pulidas, microestructuras y materiales que requieren un mayor aumento, explore los microscopios metalúrgicos de Evident.
Análisis de limpieza y partículas
Los microscopios estereoscópicos pueden ayudar a los equipos de control de calidad a examinar componentes y filtros en busca de contaminación por partículas visibles y, a continuación, documentar o contar las partículas con una cámara y un software compatibles. El análisis formal de partículas puede requerir un flujo de trabajo específico y estandarizado, por lo que le recomendamos que consulte las soluciones de análisis de limpieza y partículas de Evident para conocer las opciones detalladas del sistema.
Gemología e inspección de joyería
Un microscopio de joyería proporciona la percepción de profundidad necesaria para inspeccionar gemas, garras, engastes, grabados y marcas de contraste, sin perder de vista las herramientas. El uso de un microscopio gemológico especializado permite evaluar las características de la superficie, las inclusiones y la calidad de la mano de obra. El SZX7 combina una relación de zoom de 7:1 con una amplia iluminación y diversas opciones de objetivos para una gran variedad de muestras.
Examen forense
La microscopía forense utiliza la observación estereoscópica de bajo aumento para examinar pruebas traza, fibras, documentos cuestionados, marcas de herramientas y pruebas balísticas, al tiempo que conserva el contexto tridimensional de la muestra. Un microscopio estereoscópico resulta especialmente útil para el examen no destructivo, la clasificación y la documentación previos a métodos especializados de comparación o análisis. Explore esta nota de aplicación sobre microscopía óptica en el ámbito forense.
Cámaras, medición y documentación
Un microscopio estereoscópico puede convertirse en una estación de trabajo de documentación completa cuando se combina con una cámara digital y un software específico para la aplicación. Captura imágenes fijas o vídeos, muestra una vista en directo en un monitor, realiza mediciones calibradas, anota los hallazgos y conserva los registros para investigación, inspección, formación o elaboración de informes.
Cámaras para microscopios
Una cámara digital para microscopio de Evident se acopla al puerto trinocular —el tercer puerto óptico situado encima de los dos oculares— para capturar imágenes y vídeos o proyectar una vista en tiempo real en una pantalla. Un microscopio estereoscópico con cámara facilita la documentación de investigaciones, las ilustraciones para publicaciones, la visualización en grupo, los registros de inspección y una comunicación más clara entre equipos.
En el sistema de microscopio macro con zoom MVX10, una cámara de alta sensibilidad puede ayudar a captar señales de fluorescencia débiles. La selección de la cámara debe ajustarse al método de observación, la resolución requerida, la sensibilidad, la velocidad de fotogramas y el flujo de trabajo del software.
Software de medición y generación de informes
Para la investigación en ciencias de la vida, el software de imagen para microscopios cellSens™ permite la adquisición, medición, anotación, procesamiento, intercambio y generación de informes de imágenes, en paquetes adaptados a las distintas necesidades de imagen. Se puede utilizar con un microscopio estereoscópico compatible y diversas configuraciones de cámara para la documentación y el análisis biológicos.
Para flujos de trabajo industriales y de materiales, el software de análisis y medición de imágenes PRECiV™ integra la adquisición de imágenes, las mediciones calibradas en pantalla, la anotación, el análisis y la generación de informes. Combina el software PRECiV con un microscopio estereoscópico y una cámara digital compatibles para documentar los resultados de las inspecciones, medir características, crear imágenes de enfoque ampliado o panorámicas y mantener registros visuales.
