Logiciel de gestion de données Stream Enterprise
Le logiciel de gestion de données Stream Enterprise propose des processus opérationnels intelligents qui vous guideront étape par étape dans l’acquisition d’images nettes et prêtes pour la prise de mesures quantitatives et la création de rapports professionnels conformes aux normes les plus récentes de l’industrie. Il permet ainsi aux utilisateurs de tous niveaux d’effectuer des processus complexes d’analyse d’images, allant de l’acquisition d’images proprement dite à la génération de rapports standard, et ce, quelles que soient les conditions d’imagerie.
Stream Enterprise
Vue d’ensemble
Des processus d’inspection rapides et efficaces
Le logiciel de gestion de données Stream Enterprise propose des processus opérationnels intelligents qui vous guideront étape par étape dans l’acquisition d’images nettes et prêtes pour la prise de mesures quantitatives et la création de rapports professionnels conformes aux normes les plus récentes de l’industrie. Il permet ainsi aux utilisateurs de tous niveaux d’effectuer des processus complexes d’analyse d’images, allant de l’acquisition d’images proprement dite à la génération de rapports standard, et ce, quelles que soient les conditions d’imagerie.
Conçu pour offrir une grande souplesse d’utilisation, le logiciel Stream Enterprise dispose de fonctions qui vous permettent d’effectuer des observations rapides et précises d’un vaste éventail d’échantillons tout en assurant la sécurité des données et la fiabilité des mesures.
De plus, des solutions offertes en option vous permettent d’adapter le logiciel à votre domaine d’application, notamment le contrôle qualité, la recherche et le développement, le développement de procédés et le contrôle qualité.
Caméras et platines pour l’acquisition d’images
Toutes les caméras prises en charge par le logiciel (couleur, monochrome, IR, SWIR) sont intégrées à la fonctionnalité de contrôle de caméra facile à utiliser, laquelle enregistre aussi les informations de grossissement et d’étalonnage. De plus, vous pouvez facilement acquérir de grandes images entièrement mises au point à l’aide d’une platine manuelle ou motorisée.
Solutions de mesure, d’analyse d’images et d’imagerie avancée (en option)
Le logiciel vous permet de prendre une variété de mesures géométriques de manière interactive ou à l’aide de fonctionnalités avancées de traitement et d’analyse d’images. Vous pouvez également prendre des mesures conformes aux normes à l’aide du processus opérationnel associé aux solutions dédiées aux matériaux (MaterialSolutions). Le logiciel propose une variété d’outils qui s’appliquent à différents types d’analyses en sciences des matériaux et qui offrent des résultats fiables.
Stockage et partage des données
Les données sont stockées en toute sécurité sur le réseau local à l’aide d’une technologie client-serveur basée sur Microsoft SQL Server. Les droits des utilisateurs et la sécurité des données peuvent être améliorés avec l’outil Secure File Repository.
Documentation
De puissants outils de production de rapports sont disponibles et utilisent Microsoft 365 avec une connexion directe à la base de données.
Essayez Stream Enterprise gratuitement pendant 30 jours
Cliquez sur « Demande de démonstration » et précisez dans la première case que vous souhaitez recevoir une licence de 30 jours.
Interface facile à utiliser et consignes étape par étape
Des technologies intelligentes permettant la création d’images nettes
- Outils pour les images en cours d’acquisition
- Fonctions panorama et mise au point étendue
- Enregistrement et rappel des paramètres d’acquisition
Haute efficacité pour les tâches répétitives
- Utilisation guidée
- Analyse quantitative
- Outils automatiques permettant une acquisition d’image efficace
- Génération efficace de rapports
Conçu pour les appareils et accessoires Olympus
Intégration facile aux microscopes optiques Olympus
- Microscopes droits
- Microscopes inversés
- Microscopes pour semi-conducteurs
- Microscopes stéréoscopiques
- Microscope laser de mesure 3D LEXT
- Microscope numérique DSX
En association avec des caméras numériques Olympus
- Fidélité des couleurs
- Haute résolution
- Affichage à l’écran d’images en cours d’acquisition
Méthodes d’observation spécifiques
- Imagerie HDR améliorant le contraste des images
- Mode d’observation « MIX » unique fournissant des détails sur les échantillons en fond clair et en fond noir
Résolution de vos problèmes d’inspection
Solutions d’imagerie avancées
- Solution de numération et de mesure (Count and measure)
- Affichage et mesure d’images tridimensionnelles
- Granulométrie à l’aide de la méthode par comptage des intercepts
- Granulométrie à l’aide de la méthode planimétrique
- Évaluation de la nodularité du graphite
- Évaluation de la teneur en inclusions non métalliques
- Comparaison d’images d’échantillons avec des étalons de référence
- Mesure de l’espacement entre les branches dendritiques
- Distorsion de soudage
- Mesure de phase et de la région d’intérêt
- Distribution des particules
- Mesure de la profondeur
- Mesure automatique des dimensions critiques
Solutions dédiées aux revêtements de surface et aux dépôts de film minces (industries du revêtement)
- Évaluation de l’épaisseur d’un revêtement fin (méthode du Calotest)
- Mesure de l’épaisseur des couches
- Mesure de la proportion et de la densité en pores
Technologie intelligente
Consignes étape par étape
Dynamique, l’interface utilisateur réduit l’encombrement de l’écran en affichant uniquement les outils et les fonctions que vous souhaitez utiliser. Elle vous guide dans les diverses étapes du processus, notamment pour l’acquisition et le traitement des images, et pour la création de rapports. Des mesures simples ou complexes peuvent être effectuées grâce aux outils intuitifs du logiciel.
Affichages clairs
Les affichages bien organisés du logiciel affichent uniquement les fonctions nécessaires à la réalisation des tâches requises. Ces affichages simplifiés améliorent l’efficacité du flux d’inspection et vous guident efficacement tout au long du processus d’analyse.

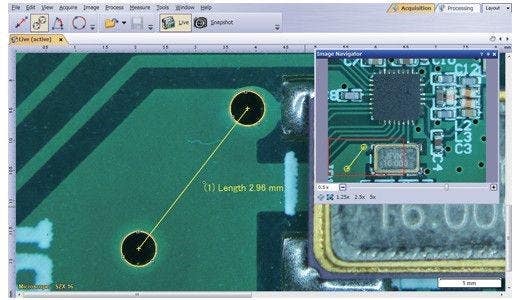

Mesures rapides en quelques clics sur une image en cours d’acquisition
Estimation de la taille des pores à l’aide de réticules numériques appliqués en cours d’acquisition
(coupe transversale d’un moulage sous pression)
Outils pour les images en cours d’acquisition
Le logiciel prend en charge les fonctions d’image en cours d’acquisition, ce qui permet une rétroaction immédiate. Le logiciel vous permet d’interagir avec l’image en cours d’acquisition, laquelle est automatiquement étalonnée, et d’effectuer des mesures quantitatives.
Fonctions de panorama rapide et d’imagerie à profondeur de champ étendue
Créez rapidement des images d’échantillons qui vont au-delà du champ d’observation standard ou de la profondeur de champ standard. La fonction instantanée d’imagerie à profondeur de champ étendue (EFI) utilise un réglage affiné de la mise au point pour combiner de nombreuses images prises à différents niveaux sur l’axe Z et former une image combinée unique parfaitement nette. L’alignement d’images multiples (MIA) facilite la création d’images panoramiques par un simple déplacement de la platine XY ; une platine motorisée n’est plus requise.

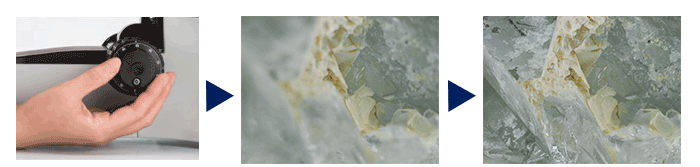

Image instantanée EFI d’un cristal : une image entièrement focalisée est créée même dans des zones de faible contraste de l’échantillon

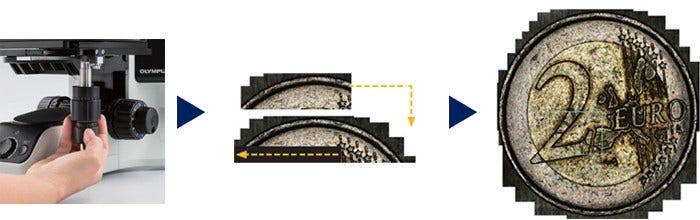

Image d’une pièce de monnaie acquise avec la fonction d’alignement d’images multiples (MIA)

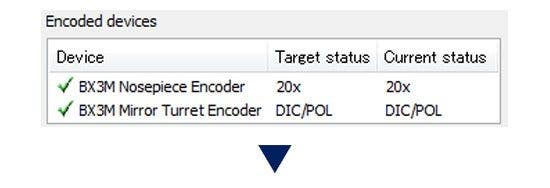

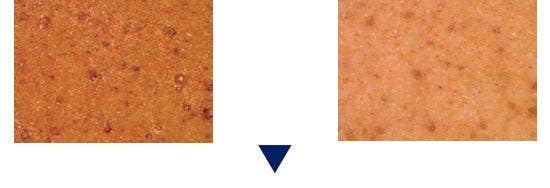

Rappel paramètres d’acquisition
Le système vous permet de rappeler rapidement les réglages précédents de la caméra afin d’acquérir des images de façon répétée et reproductible. Dans le cas d’un microscope motorisé, cette fonction permet de rappeler automatiquement des paramètres de positionnement de matériel déjà utilisés. Si vous utilisez un microscope de la série BX, GX ou MX, le logiciel vous guide pour rappeler manuellement les réglages.
Profilométrie 3D d’une trace d’usure
Fonction 3D
Cette fonction crée des cartographies de hauteur à partir d’ensembles d’images acquises automatiquement ou manuellement à différentes positions sur l’axe des Z. L’image qui en résulte peut être visualisée en trois dimensions grâce à la fonctionnalité de vue de surface. Des mesures peuvent être réalisées, telles que les profils 3D et les différences de hauteur entre deux ou plusieurs points, et les résultats peuvent être exportés vers des classeurs et des feuilles de calcul Microsoft Excel.

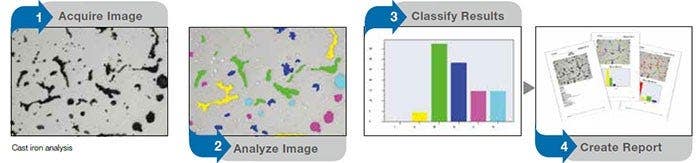

Utilisation guidée pour des analyses spécifiques
Le logiciel vous guide pour utiliser les fonctions dans le bon ordre lors de l’analyse d’images, notamment avec des méthodes conformes aux normes internationales les plus courantes. Dans le cas d’une platine motorisée, la fonction d’alignement accélère votre travail en plusieurs points de l’échantillon.
Étalonnage automatique
La fonction d’étalonnage automatique utilise un micromètre standard pour étalonner le microscope. Elle génère automatiquement un rapport d’étalonnage. Cette fonction élimine la variabilité liée à l’utilisateur dans le processus d’étalonnage afin d’obtenir des mesures plus fiables.
Outils d’analyse automatisés
Les outils automatisés du logiciel peuvent générer une très grande quantité de données en quelques minutes seulement. Grâce à l’étalonnage automatique du grossissement à l’aide d’un réticule à grille étalonné, vos images s’affichent avec la bonne échelle et vos mesures sont confirmées. Des images de larges zones peuvent être automatiquement créées à l’aide des platines XYZ motorisées. Vous obtenez ainsi des images haute résolution de larges zones.

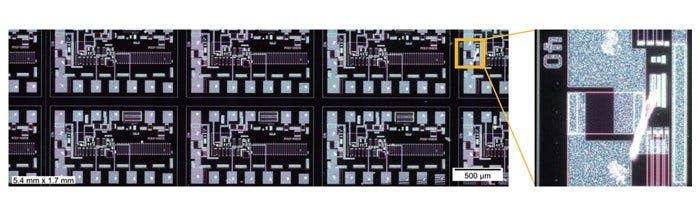

Image MIA nette à contraste élevée d’un motif de circuit intégré (observation en fond noir avec objectif 20X)
Des informations quantitatives fiables
Les outils du logiciel fournissent des informations quantitatives sur votre échantillon. Les mesures interactives effectuées sur des images fixes et en cours d’acquisition fournissent les dimensions de base (longueur, aire et diamètre). Les résultats sont directement visibles sur l’image.
La baguette magique et des formes de polygones complexes pour mesurer des aires en mode semi-automatique figurent parmi les mesures interactives avancées. La solution de numération et de mesure donne également accès à plus d’une centaine de paramètres de particule pour réaliser une analyse quantitative basée sur la méthode des seuils.
Mesures de base (supra conducteur)
Baguette magique (supra conducteur)
Détection d’objets (supra conducteur)
Production efficace de rapports
Générer un rapport prend souvent plus de temps que l’acquisition de l’image et la prise de mesures elles-mêmes. Grâce au logiciel, vous pouvez générer, de façon répétée, des rapports intelligents et complexes fondés sur des modèles prédéfinis. La modification des modèles est facile et les rapports peuvent ensuite être exportés vers Microsoft Word, Excel ou PowerPoint. La fonction de création de rapports d’analyse permet aussi d’utiliser un zoom numérique et d’effectuer des agrandissements des images enregistrées. La taille des fichiers des rapports n’est pas trop volumineuse et facilite ainsi l’échange de données par courriel.

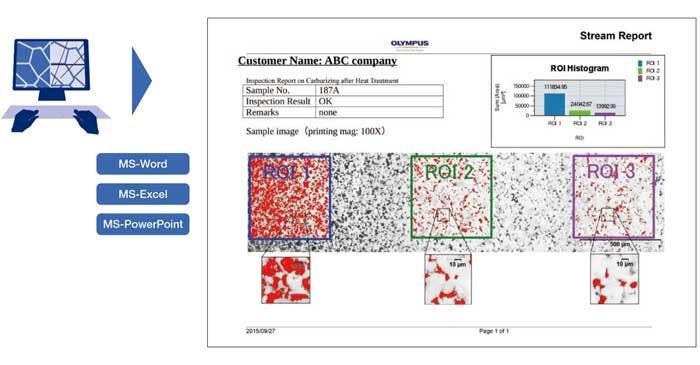

Rapport professionnel récapitulant les données de décompte de particules
Gestion de données intégrée
Le logiciel de gestion de données Stream Enterprise permet l’exécution efficace des processus opérationnels comportant de grandes quantités de données et de nombreux utilisateurs, et ce, avec un niveau élevé de sécurité des données.
- Fonction complète d’autorisation d’accès aux données et aux fonctions sur l’ensemble du réseau
- Architecture de système permettant des installations simples avec un minimum de maintenance
- Configuration logicielle requise : Microsoft SQL Server 2019 (ou SQL Server Express)
Droits d’utilisateurs
Il y a quatre rôles auxquels des droits d’utilisateurs peuvent être accordés : administrateur, utilisateur expérimenté, utilisateur et invité. Pour plus de flexibilité, vous pouvez modifier chacun de ces rôles. De plus, vous pouvez attribuer des droits d’accès pour chaque projet ou enregistrement de données à des personnes définies ou aux membres d’un groupe en particulier. L’authentification est possible par connexion SQL lors du démarrage de Stream Enterprise, ou par l’intégration d’un annuaire actif existant et d’un protocole LDAP (Lightweight Directory Access Protoco l) qui permettent l’utilisation de fonctionnalités d’authentification unique.
Outil Secure File Repository
Pour une sécurité supplémentaire des données, Stream Enterprise propose en option l’outil Secure File Repository. Agissant comme une couche de sécurité supplémentaire, l’outil SFR travaille avec Stream Enterprise pour gérer les demandes de fichiers en fonction des droits d’accès des utilisateurs ; les utilisateurs non autorisés à ouvrir un fichier en particulier ne verront pas ce dernier dans leur répertoire de fichiers.
Intégration
Stream Enterprise peut être configuré pour interagir directement avec les systèmes existants de gestion des commandes, de gestion de l’information du laboratoire (LIMS), de gestion intégrée (ERP) et de gestion des relations avec la clientèle (CRM). Pour plus de flexibilité, le logiciel intègre des interfaces pour des protocoles de communication numériques, comme le modèle COM (Component Object Model) et l’interface ODBC (interface universelle de connexion aux bases de données), qui permettent une interaction plus facile avec d’autres programmes. Une fonctionnalité d’interface de programmation d’application (API) a également été ajoutée pour permettre l’utilisation des processus Stream Enterprise par d’autres programmes.
Accès aux bases de données existantes
Les enregistrements existants d’autres bases de données peuvent être importés dans Stream Enterprise avec toutes les données et métadonnées pertinentes correctement organisées. Il est également possible d’utiliser certaines sources de données existantes sans les importer (accès en lecture seule).
Votre système
Adaptez le logiciel à vos besoins
Développé spécialement pour nos microscopes Olympus, le logiciel de gestion de données Stream Enterprise est un outil de mesure puissant et convivial. Grâce à ce logiciel, l’utilisateur n’a pas à enregistrer manuellement les paramètres optiques des objectifs UIS2 quand il utilise ceux-ci avec un microscope classique. Plus besoin non plus d’étalonner le grossissement du microscope lorsque les images acquises sont importées depuis nos microscopes DSX ou LEXT. Le logiciel est disponible en plusieurs versions, allant du progiciel d’entrée de gamme à celui rassemblant les fonctionnalités plus avancées.
Progiciels OLYMPUS Stream
OLYMPUS Stream est disponible en quatre progiciels se distinguant par leurs fonctionnalités : Start, Basic, Essentials et Motion.
Des modules de solutions dédiées aux matériaux, spécifiques à certaines applications, peuvent être ajoutés pour optimiser les tâches d’analyse répétitives. Les représentants d’Olympus sont à votre disposition pour vous aider à déterminer le progiciel le mieux adapté à vos besoins.
S’intègre parfaitement aux microscopes optiques Evident
Microscopes droits de contrôle
BX53M microscope and software system

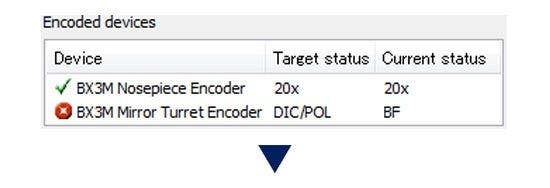

Le microscope BX53M utilise des fonctions codées qui intègrent les paramètres matériels du microscope dans le logiciel de gestion de données Stream Enterprise. La méthode d’observation, l’intensité de l’éclairage et la position de l’objectif sont enregistrées par le logiciel et/ou la console de commande. Les réglages du microscope peuvent être automatiquement enregistrés avec chaque image, ce qui facilite la reproduction ultérieure des réglages et fournit la documentation nécessaire pour créer des rapports.
Microscopes inversés de contrôle
Microscope BX53M et système logiciel
Our digital cameras provide high-resolution viewing and fast image transfer while our software provides all the tools needed for today's complex metallurgical requirements.
Choose from extended measurements, standard metallography, and advanced metallography application-specific modules (over a dozen application specific routines are available), and automatically populate data and create reports that comply with common ASTM and ISO specifications.
Microscopes de contrôle pour semi-conducteurs
Microscope intégré et système logiciel
Nos caméras numériques offrent un affichage haute résolution et un transfert rapide des images. Elles sont complétées par un logiciel qui inclut tous les outils nécessaires pour répondre aux exigences complexes de la métallurgie actuelle.
Choisissez parmi des modules étendus de mesures, de métallographie standard et de métallographie avancée spécifiques aux applications (plus d’une douzaine de routines propres à des applications sont disponibles) ; collectez automatiquement des données et générez des rapports conformes aux spécifications courantes des normes ASTM et ISO.
Stéréomicroscopes de contrôle
Microscope SZX16 et système logiciel
Le réglage motorisé de la mise au point de notre stéréomicroscope permet d’augmenter l’efficacité et d’automatiser les documentations numériques créées avec la fonction d’imagerie à profondeur de champ étendue (EFI). Il permet également de produire des pseudo-images 3D. Le logiciel est doté d’outils pour effectuer des mesures 2D simples ainsi que des analyses de phase complexes. Il prend en charge de nombreuses opérations dont l’observation, la génération de rapports, la création de bases de données et l’archivage.
Amélioration de la puissance des microscopes confocaux et numériques d’Evident
Utilisez le logiciel de gestion de données Stream Enterprise pour le post-traitement (Stream Enterprise Desktop) avec la gamme complète de microscopes numériques de la série DSX et le microscope laser de mesure 3D LEXT.
Microscope à balayage laser de mesure 3D LEXT
Microscopes numériques DSX
Voir le microscope à balayage laser de mesure 3D LEXT
Voir le microscope numérique DSX
Compatible avec la plupart des caméras numériques Evident
Résolution et fidélité des couleurs
Le faible bruit de fond et les images haute résolution du capteur de 9 mégapixels permettent à l’utilisateur de zoomer en profondeur dans l’échantillon pour révéler des structures (grès).
Visualisez davantage de détails grâce à l’infrarouge (IR)

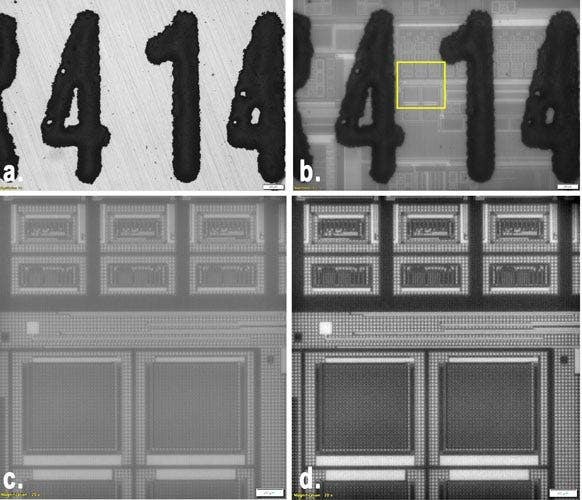

Image à fond clair 5x obtenue avec la caméra monochrome DP23M,
a.) Image à fond clair 5x
b.) Image IR 5x (filtre BP1100 nm),
c.) Détail de la zone sélectionnée 20x, IR,
d.) Détail de la zone sélectionnée 20x, IR avec filtrage DCE
Le mode d’imagerie IR est un outil fondamental pour les responsables contrôle qualité et les laboratoires de recherche et développement. L’infrarouge permet l’inspection non destructrice à travers les couches de silicium de produits encapsulés lors des étapes finales de fabrication.
Méthodes d’observation dédiées aux sciences des matériaux
Imagerie HDR pour un meilleur contraste
L’imagerie à plage dynamique étendue (HDR) améliore le contraste de l’image dans des conditions difficiles (zones très lumineuses et zones très sombres dans la même image). Toutes les caméras compatibles avec le logiciel de gestion de données Stream Enterprise peuvent être utilisées dans ce mode. Les caméras spécialisées disposent d’un mode d’affichage en temps réel.
Exposition parfaite pour les zones sombres et les zones lumineuses grâce au HDR (échantillon : ampoule d’injecteur de carburant)
Amélioration du contraste grâce à la fonction HDR (échantillon : coupe de magnésite)
Mode d’observation MIX pour visualiser la structure de la surface d’un échantillon
Le logiciel prend en charge notre mode d’observation combinée (MIX)
Cette technique d’illumination combine l’observation en champ sombre directionnel, qui utilise une LED circulaire pour éclairer un ou plusieurs quadrants à un moment donné, et la microscopie à fond clair, en fluorescence ou à lumière polarisée, pour mettre en évidence des défauts et des différences de reliefs à partir de creux difficiles à observer avec des microscopes conventionnels. L’observation MIX, qui contribue à réduire le halo d’un échantillon, est utile pour visualiser la texture de la surface d’un échantillon.
Méthode classique : La technique du fond clair projette la lumière directement sur l’échantillon tandis que la technique du fond noir traditionnelle met en évidence les rayures et les imperfections sur une surface plane en éclairant l’échantillon depuis le côté de l’objectif.
Méthode classique : La technique du fond clair projette la lumière directement sur l’échantillon tandis que la technique du fond noir traditionnelle met en évidence les rayures et les imperfections sur une surface plane en éclairant l’échantillon depuis le côté de l’objectif.
Avancé : MIX est une combinaison d’un fond clair
et d’un fond noir directionnel à partir d’un anneau de LED ; les LED peuvent être réglées pour sélectionner la
direction de l’éclairage.
Solutions
Résolution de vos problèmes d’inspection
Les laboratoires industriels doivent pouvoir constamment produire des résultats reproductibles dans le cadre de leurs procédures opérationnelles normalisées. Le logiciel de gestion de données Stream Enterprise facilite les inspections, les mesures et les analyses grâce à un processus opérationnel simple et fiable. Il propose une variété d’outils qui s’appliquent à différents types d’analyses en sciences des matériaux et qui offrent des résultats fiables.

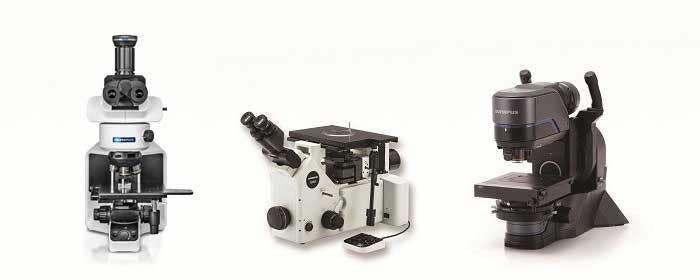

Evident industrial microscopes support metallurgical analysis solutions
Solution Count and Measure (numération et mesure)
La solution de numération et de mesure du logiciel applique des méthodes de seuillage avancées pour séparer de l’arrière-plan certains objets, comme des particules et des rayures. Plus de 50 paramètres différents de mesure et de classification d’éléments sont disponibles, notamment des paramètres de forme, de taille, de position et de propriétés des pixels.
Conventional software
Unclear grain boundaries
Etched steel microstructure
(original image)
Stream Enterprise
Grain boundaries are clearly detected

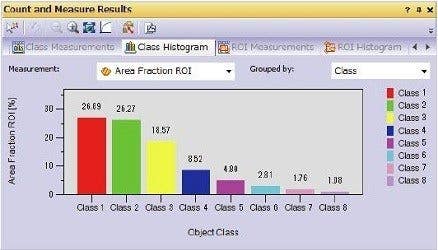

Résultats de la classification des grains
Analyses efficaces
Exemple de configuration du gestionnaire de macros pour la solution de numération et de mesure
Filtres d’image puissants
Amélioration de contraste à l’aide du filtre DCE (dendrites dans de l’aluminium coulé)

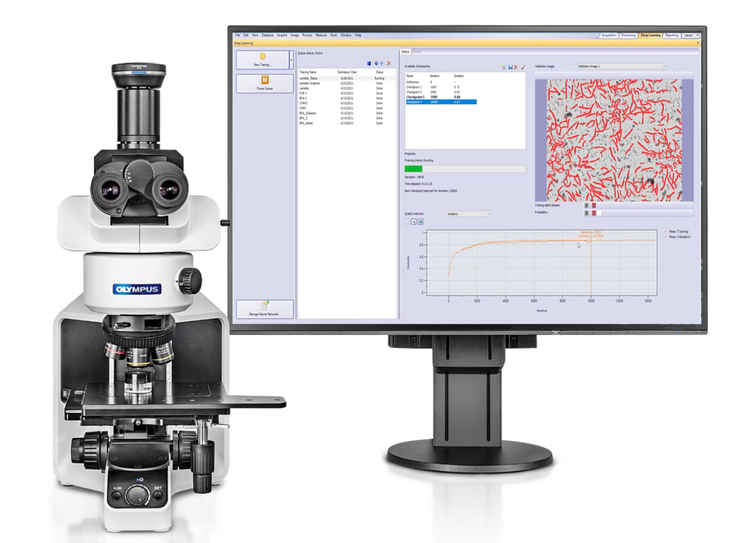

Technologie TruAI™ basée sur l’apprentissage profond
La segmentation d’images à l’aide de méthodes de seuillage classiques qui dépendent de la luminosité ou de la couleur peut rater des informations ou des cibles essentielles dans les échantillons. La solution TruAI du logiciel de gestion de données Stream Enterprise propose une approche de segmentation plus précise à l’aide de la technologie d’apprentissage profond, pour une analyse hautement reproductible et robuste. Elle comprend notamment la segmentation d’instances, ou segmentation par contours, qui divise une image en instances individuelles d’un objet.
- Interface utilisateur intuitive pour marquer efficacement des images et entraîner des modèles robustes avec d’excellentes propriétés de généralisation
- Réseaux neuronaux préentraînés pouvant être appliqués à des analyses futures pour une utilisation similaire
- La segmentation d’images effectuée par apprentissage profond est utile pour différents types d’utilisation en sciences des matériaux, dont l’analyse de métaux, le contrôle de la qualité des semi-conducteurs et la minéralogie.
En savoir plus la technologie d’apprentissage profond TruAI

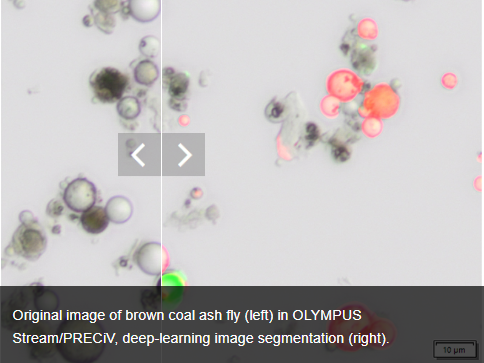

Image originale de cendres volantes de lignite (à gauche) dans OLYMPUS Stream/PRECiV, segmentation de l’image à l’aide de méthodes de seuillage classiques (à droite)

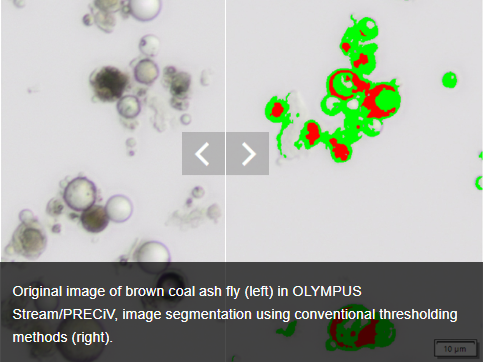

Image originale de cendres volantes de lignite (à gauche) dans OLYMPUS Stream/PRECiV, segmentation de l’image par apprentissage profond (à droite)
Mesures 3D et profils de hauteur
Pour la mesure d’un échantillon en trois dimensions, la solution 3D du logiciel de gestion de données Stream Enterprise permet la commande codée et motorisée de l’axe des Z, de même que l’acquisition instantanée d’images à profondeur de champ étendue (EFI) avec cartographie de hauteur.
Vue de surface 3D (échantillon de test de rugosité)
Vue simple et mesure de profil 3D
La métallographie est utilisée dans le développement de matériaux, l’inspection à la réception, la production, le contrôle de fabrication, et l’analyse des défaillances.
- Granulométrie à l’aide de la méthode par comptage d’intercepts
- Granulométrie à l’aide de la méthode planimétrique
- Évaluation de la nodularité du graphite
- Évaluation de la présence d’inclusions non métalliques dans de l’acier à haute pureté
- Comparaison d’images d’un échantillon avec des étalons de référence
- Mesure manuelle ou automatique de l’espacement entre les branches dendritiques
Afin de produire des pièces de haute qualité, il est nécessaire d’effectuer une surveillance stricte de la taille des pores et de la présence de rayures, fissures, et de contamination pendant le processus de production.
- Distorsion induite pendant le soudage
- Mesure des phases et des régions d’intérêt
- Distribution des particules
Dans les circuits imprimés, un revêtement est appliqué sur des plaques très fines, et la vérification de l’homogénéité de ce revêtement est un élément clé de la qualité du produit.
- Mesure du pouvoir de pénétration
- Mesure automatique des dimensions critiques
Solutions dédiées aux revêtements de surface et aux dépôts de film minces (industries du revêtement)
Les revêtements de surface sont constitués d’un mélange de matériaux qui contiennent des pigments, des solvants et d’autres additifs. Lorsqu’ils sont appliqués sur une surface, puis durcis ou séchés, ils forment un film mince fonctionnel et souvent décoratif.
- Évaluation de l’épaisseur d’un revêtement mince (méthode du Calotest)
- Mesure de l’épaisseur des couches
- Mesure de la proportion et de la densité en pores
Des solutions pour matériaux adaptées à chaque domaine d’application
Cette fonction est basée sur la superposition de « lignes de test » et le comptage du nombre de points d’interception de ces lignes avec les joints de grains.
Cette fonction reconstruit les joints de chaque grain et mesure la taille des grains avec le pourcentage de surface de la seconde phase.
| Solutions | Métal/Moulage | Automobile | Verre/Céramique | Revêtement | Produits de consommation | Appareils électroniques |
| Grain intercept (granulométrie – méthode par intercepts) | ■ | ■ | ■ | |||
| Grain Planimetric (granulométrie – méthode planimétrique) | ■ | ■ | ■ | |||
| Inclusion Worst Field (méthode de classement des inclusions d’après la zone d’échantillon la plus contaminée) | ■ | ■ | ■ | |||
| Cast Iron (fonte) | ■ | ■ | ■ | |||
| Chart Comparison (comparaison par abaques) | ■ | ■ | ■ | |||
| Layer Thickness (épaisseur des couches) | ■ | |||||
| Coating Thickness (épaisseur de revêtement) | ■ | |||||
| Automatic Measurements (mesures automatiques) | ■ | ■ | ||||
| Throwing Power (pouvoir de pénétration) | ■ | ■ | ||||
| Porosity (porosité) | ■ | ■ | ■ | ■ | ■ | ■ |
| Particle Distribution (distribution des particules) | ■ | ■ | ■ | ■ | ■ | ■ |
| Solutions | Semi- conducteurs |
Liquides et huiles | Pièces usinées |
Carbone/ Composites |
Produits chimiques/ Plastique/ Caoutchouc |
Recherche scientifique dans le secteur industriel |
| Grain intercept (granulométrie – méthode par intercepts) | ■ | ■ | ■ | |||
| Grain Planimetric (granulométrie – méthode planimétrique) | ■ | ■ | ■ | |||
| Inclusion Worst Field (méthode de classement des inclusions d’après la zone d’échantillon la plus contaminée) | ■ | ■ | ■ | |||
| Cast Iron (fonte) | ■ | ■ | ■ | |||
| Chart Comparison (comparaison par abaques) | ■ | ■ | ■ | |||
| Layer Thickness (épaisseur des couches) | ■ | ■ | ||||
| Coating Thickness (épaisseur de revêtement) | ■ | |||||
| Automatic Measurements (mesures automatiques) | ||||||
| Throwing Power (pouvoir de pénétration) | ||||||
| Porosity (porosité) | ■ | ■ | ■ | ■ | ■ | ■ |
| Particle Distribution (distribution des particules) | ■ | ■ | ■ | ■ | ■ | ■ |
| Advanced Phase Analysis (analyse de phase avancée) | ■ | ■ | ■ | ■ | ■ | ■ |
Caractéristiques techniques
Principales caractéristiques des licences
| Enterprise | Desktop | ||
| Acquisition d’images | Acquisition d’image basique comprenant la fonction HDR et l’étalonnage automatique du grossissement et de l’HDR en temps réel*1, ainsi que la navigation de position*1 | ■ | |
| Mise au point automatique par le logiciel*2 et acquisition d’images vidéo (format .avi) | ■ | ||
| Imagerie séquentielle, fonctions EFI instantanée et MIA instantanée/manuelle*3 | ■ | ||
| Acquisitions par fonctions EFI/MIA motorisées et empilement de mises au point | ■ | ||
| Outils d’imagerie et de personnalisation | Fenêtres d’outils basiques (historique de l’image, propriétés, navigateur, galerie)*4 | ■ | ■ |
| Annotations, gestion des couches, échelle, réticule, affichage d’informations et filtres d’image | ■ | ■ | |
| Réticule/grille numérique, affichage de profil de ligne, fonction personnalisée (« My function »), gestion de la disposition de l’affichage à l’écran et gestionnaire de macros (« Macro Manager ») | ■ | ||
| Mesures / analyse d’image | Mesure interactive de base (distance, angles, rectangles, cercles, ellipses, polygones, distance de cercle à cercle et rapporteur laser et rapporteur de ligne) et exportation des données dans MS-Excel | ■ | ■ |
| Analyse de phases, baguette magique, polyligne à main levée, polygone interpolé, filtre morphologique et opérations arithmétiques sur l’image | ■ | ■ | |
| Mesures 3D, mesures du profil 3D et vue 3D de la surface | ■ | ■ | |
| Création de rapports*5 | Production de rapports (formats MS Word et MS Excel) | ■ | ■ |
| Création de présentations | ■ | ■ | |
| Gestion des données | Système de gestion de données client/serveur pour un nombre illimité d’utilisateurs simultanés de bases de données**6 | ■ | ■ |
| Administration d’images et d’autres documents axée sur les utilisateurs ou les projets | ■ | ■ | |
| Droits d’utilisateur variables pour l’accès aux images et aux données | ■ | ■ | |
| Accès aux données rapide et contrôlable | ■ | ■ | |
| Fonctions de recherche très performantes | ■ | ■ | |
| SGBD pris en charge : Microsoft SQL Server 2008 R2/R2 Express, Microsoft SQL Server 2012 (SP1 et SP2)/Express (SP1 et SP2), Microsoft SQL Server 2014/Express, Microsoft SQL Server 2017/Express, Microsoft SQL Server 2019/Express, Oracle 11g R2/express et Oracle 12g R2/express | ■ | ■ | |
| Service sophistiqué de stockage sécurisé offert par la technologie Secure File Repository (SFR) | ■ | ■ | |
| Appareils compatibles | Microscopes Evident**7 et caméras Evident*8 | ■ | |
| Caméras et convertisseurs de sources d’image d’autres marques qu’Evident*9 | ■ | ||
| Contrôleurs de platine d’autres marques qu’Evident*9 | ■ | ||
*1 Nécessite la caméra DP74 ; la fonction Live HDR requiert un système d’exploitation 64 bits.
*2 Nécessite un microscope Evident avec un axe Z motorisé ou un axe Z motorisé externe
*3 La fonction MIA instantanée peut ne pas fonctionner correctement avec certaines caméras.
*4 Écriture et lecture de la plupart des formats de fichier, ouverture des formats propres à Evident (formats de fichiers DSX, LEXT et POIR)
*5 Nécessite d’installer au préalable Microsoft Word 2010, 2013, 2016, 2019 ou Office 365 (non fournis)
*6 Utilise Microsoft SQL Server Express
*7 Compatible avec les systèmes BX53M, BX2, IX2, GX, GX53, SZX, SZX2, SZX-ZE, MX, MX63, MX63L, MVX, STM7-CB, CBS, BX3M-CB, BX3M-CBFM et BX-REMCB
*8 Compatible avec les systèmes LC20, LC30, LC35, DP22, DP23, DP27, DP28, DP73, DP74, SC30, SC50, SC100, SC180, UC30, UC50, UC90, XC10, XC30, XC50, XM10 et DP23M
*9 Veuillez contacter Evident pour obtenir des informations sur les appareils compatibles.
*10 À partir de la version Stream 2.5, les caméras DP74, DP73 et SC180/UC90 d’Evident sont compatibles avec Windows 10/8.1 uniquement. Windows 7 n’est plus pris en charge.
*11 Configurations requises pour la fonction HDR en cours d’acquisition avec la caméra DP74. Carte graphique compatible avec la technologie CUDA fabriquée par NVIDIA (capacité de calcul de 2.1 ou plus). Pilote de carte graphique compatible avec CUDA 9.1 et autres versions plus récentes.
Caractéristiques des solutions spéciales
| Solution | Compatibilité | Fonctions | |
| Enterprise | Desktop | Type de mesure | |
| 3D | Incluse | Partiellement incluse* | Vue 3D de la surface, mesures 3D, mesures du profil 3D, fonctions d’empilement de mises au point/EFI motorisées, fonction EFI instantanée avec cartographie de la hauteur (requiert un axe des Z codé ou motorisé) |
| Mesure de soudures | ■ | ■ | Fonctionnalité de mesure de soudures (mesures de la distorsion géométrique induite par la chaleur pendant le soudage) |
| Numération et mesure | ■ | ■ | Plusieurs méthodes par seuil sont disponibles (automatique, TSV manuelle, manuelle et adaptative) Le système peut automatiquement mesurer plusieurs paramètres sur tous les objets segmentés (surface, rapport de forme, bissectrice, rectangle de délimitation, centre de gravité, ID, centre de masse, valeurs d’intensité, convexité, diamètres, allongement, diamètre de Féret, étendue, distance des plus proches voisins, orientation, périmètre, rayon, forme, sphéricité, etc.). Tableur et abaques avec mesures individuelles et mesures de distribution. |
| Technologie d’apprentissage profond TruAI™ | ■ | ■ | Entraînement de réseaux neuronaux à l’aide de méthodes de segmentation sémantique (objets bien séparés) ou d’instances (objets touchant les bordures) |
* Impossibilité d’utiliser les fonctions relatives aux acquisitions d’images
Caractéristiques des solutions dédiées aux matériaux
| Solution | Possibilités | Fonctions | |||||
| Enterprise | Desktop | Création automatique de rapports | Classeur avec mesure individuelle | Stockage de tous les résultats dans les propriétés de l’image | Type de mesure | Normes prises en charge | |
| Grain intercept (granulométrie – méthode par intercepts) | ■ | ■ | ■ | ■ | ■ | Choix de formes (cercles, croix, croix et cercles, lignes verticales, lignes horizontales, lignes verticales et horizontales) Définition du nombre de lignes de test pour la détermination de l’allongement du grain Affichage de la valeur G de grossissement du microscope dans la fenêtre d’outils « Material Solutions » (solutions dédiées aux matériaux) |
ASTM E112-13(2021), ISO 643:2020, JIS G 0551:2020, JIS G 0552:1998, GOST 5639-82, GB/T 6394-2017, DIN 50601:1985, ASTM E1382-97(2015) |
| Grain Planimetric (granulométrie – méthode planimétrique) | ■ | ■ | ■ | ■*2 | ■ | Extraction automatique des joints de grains Intervention de l’utilisateur à l’aide des curseurs Stream offrant une plus grande facilité d’utilisation Affichage de l’histogramme de l’indice G dans la fenêtre d’outils « Material Solutions » pour une interaction directe |
ASTM E112-13 (2021), ISO 643:2020, JIS G 0551:2020, JIS G 0552:1998, GOST 5639-82, GB/T 6394-2017, DIN 50601:1985, ASTM E1382-97(2015) |
| Non-Metallic Inclusions (inclusions non métalliques) | ■ | ■ | ■ | ■ | ■ | Détection automatique des inclusions non métalliques selon la couleur, la forme et la taille Classement automatique des oxydes, sulfures, silicates et aluminates Affichage en temps réel de l’inclusion détectée et de son classement Vue d’ensemble statistique des inclusions sur l’ensemble de la zone de balayage |
ASTM E45-18a (method A), DIN 50602:1985 (method M), ISO 4967:2013 (method A), GB/T 10561-2005 (method A, equivalent to ISO 4967), JIS G 0555:2003 (method A, equivalent to ISO 4967), UNI 3244:1980 (method M), EN 10247:2017 (methods P and M), EN 10247:2007 (methods P and M), ASTM E45-18 (method D), ISO 4967:2013 (method B), SEP 1571-2017 (methods M and K), EN10247:2017 (method K). |
| Cast Iron (fonte) | ■ | ■ | ■ | ■ | ■ | Sur des échantillons polis : mesure automatique des caractéristiques du graphite (taille, forme et distribution) Sur des échantillons attaqués : mesure du rapport ferrite-perlite Processus opérationnel intégré tenant compte de l’état de l’échantillon (attaqué ou poli) |
EN ISO 945-1:2018, ASTM A247-17, JIS G 5502:2001, KS D 4302:2006, GB/T 9441-2009, ISO 16112:2017, JIS G 5505:2013, NF A04-197:2017, ASTM E2567-16a (for nodularity only) |
| Chart Comparison (comparaison par abaques) | ■ | ■ | ■ | ■ | Plusieurs affichages proposés, y compris la superposition en cours d’acquisition Intervention de l’utilisateur à l’aide des curseurs Stream offrant une plus grande facilité d’utilisation Calcul de statistiques sur les valeurs sélectionnées |
DIN 50602:1985, ISO 945-1:2019, ISO 643:1983, ISO 643:2012, EN 10247:2017, SEP 1520:1998, SEP 1572:2019, ASTM E112:13(2021), ISO 4505:1978 | |
| Layer Thickness (épaisseur des couches) | ■ | ■ | ■ | ■ | Les limites des couches peuvent être spécifiées par détection automatique, par baguette magique ou en mode manuel (en utilisant deux ou trois points). Possibilité d’ajouter ou de supprimer des mesures individuelles ultérieurement Prise en charge des mesures de tous les types de couches d’échantillon (avec limites régulières ou non) Possibilité de calculer les valeurs moyennes, maximales et minimales, de même que les données statistiques pour chaque couche |
||
| Coating Thickness (épaisseur de revêtement) | ■ | ■ | ■ | ■ | ■ | Revêtements imprimés mesurés à partir d’une vue de dessus Calcul de l’épaisseur du revêtement en fonction de la géométrie de l’échantillon |
EN 1071-2:2002, VDI 3824: 2001, ISO 26423:2016 |
| Dendrite Arm Spacing (espacement entre les branches dendritiques) | ■ | ■ | ■ | ■ | ■ | Détermination de l’espacement moyen entre les bras dendritiques dans les alliages d’aluminium | |
| Automatic Measurements (mesures automatiques) | ■ | ■ | Mesure automatique de distances (point à point, point à ligne, cercle à cercle, point à cercle, ligne à cercle) Mesure automatique du diamètre de cercles (circularité, rectangle de délimitation) Mesure automatique des angles entre deux lignes Définition des valeurs de tolérance pour la mesure et la validation visuelle Modes expert et utilisateur pour la répétabilité des mesures |
||||
| Throwing Power (pouvoir de pénétration) | ■ | ■ | ■ | ■ | Mesures manuelles du point d’intérêt sélectionné sur l’échantillon Points prédéfinis déclenchés par l’opérateur Sélection du type de trous d’interconnexion et documentation de l’analyse Rapports et calcul automatique selon les mesures manuelles |
||
| Porosity (porosité) | ■ | ■ | ■ | ■ | ■ | Détection des pores par région d’intérêt (triangle, cercle, rectangle, polygone ou baguette magique) avec fonctionnalité de chevauchement Mesure de la surface spécifique, du nombre et de la densité des pores Mesure du plus gros pore Mesure d’une plage de tailles spécifiée |
|
| Particle Distribution (distribution des particules) | ■ | ■ | ■ | ■ | ■ | Définition des particules à l’aide de réglages de seuil simplifiés Classement automatique selon un paramètre sélectionné (taille, couleur ou forme) Mesure des régions d’intérêt et seuils multiples Définition de la validation et du codage selon les normes définies par l’utilisateur |
|
| Advanced Phase Analysis (analyse de phases avancée) | ■ | ■ | ■ | ■ | ■ | Proportion de phases par région d’intérêt (triangle, cercle, rectangle ou polygone) Baguette magique, polyligne à main levée, polygone interpolé, filtre de morphologie et arithmétique d’image également utilisables Mesure du pourcentage de phase total, par phase et par région d’intérêt Détection de la zone minimale sélectionnable |
|
* 2 Un abaque Stream Enterprise avec la distribution peut être généré.
