Software di gestione dati Stream Enterprise
Il software di gestione dati Stream Enterprise permette di realizzare degli efficienti flussi di lavoro passo a passo per acquisire nitide e definite immagini, pronte per delle misure quantitative e delle presentazioni di risultati professionali basate sulle più recenti norme. Utenti con qualunque grado di esperienza possono realizzare delle complesse operazioni di analisi delle immagini, dall'acquisizione delle immagini alla presentazione standard dei risultati, in qualunque condizione di imaging.
Stream Enterprise
Panoramica
Veloci e efficienti flussi di lavoro di ispezione
Il software di gestione dati Stream Enterprise permette di realizzare degli efficienti flussi di lavoro passo a passo per acquisire nitide e definite immagini, pronte per delle misure quantitative e delle presentazioni di risultati professionali basate sulle più recenti norme. Utenti con qualunque grado di esperienza possono realizzare delle complesse operazioni di analisi delle immagini, dall'acquisizione delle immagini alla presentazione standard dei risultati, in qualunque condizione di imaging.
Progettato per essere flessibile, il software Stream Enterprise integra delle funzioni per effettuare delle veloci e precise sessioni di osservazione su un'ampia varietà di campioni, garantendo la sicurezza dei dati e l'affidabilità delle misure.
Soluzioni opzionali permettono agli utenti di adattare il software Stream Enterprise alla propria applicazione, tra cui: analisi della qualità, ricerca-sviluppo, sviluppo dei processi e controllo qualità.
Acquisizione di immagini e supporto hardware
Tutte le fotocamere supportate (colori, monocromatiche, IR e SWIR) sono integrate nel sistema di controllo della fotocamera di facile uso del software, il quale acquisisce inoltre le informazioni di ingrandimento e taratura. L'acquisizione di ampie immagini completamente a fuoco è facile mediante un tavolino manuale o motorizzato.
Misura, analisi delle immagini e soluzioni di imaging avanzate opzionali
Il software permette di effettuare numerose misure geometriche interattivamente o con funzionalità avanzate di elaborazione e analisi delle immagini. Misure conformi alle norme possono inoltre essere prodotte mediante il flusso di lavoro Material Solutions. Il software offre diversi strumenti per varie analisi nel campo delle scienze dei materiali, così da poter ottenere dei risultati affidabili.
Archiviazione e condivisione dei dati
I dati sono archiviati in sicurezza nella rete locale mediante la tecnologia con server client basata su Microsoft SQL Server. I diritti utente e la sicurezza dei dati possono essere migliorati mediante il pacchetto Secure File Repository.
Documentazione
Sono disponibili efficienti strumenti di creazione di report con utilizzo di Microsoft 365 con un collegamento diretto al database.
Prova gratuitamente Stream Enterprise per 30 giorni!
Fare clic su "Richiedi un Demo" e inserire nella prima casella la richiesta per la licenza di 30 giorni.
Interfaccia intuitiva e Procedura guidata
Tecnologie avanzate per l'acquisizione di immagini nitide
- Strumenti per le immagini live
- Panoramica e profondità focale estesa
- Registrazione e richiamo delle configurazioni di acquisizione
Alta efficienza per le operazioni ripetute
- Funzionamento guidato
- Analisi quantitativa
- Strumenti automatizzati per un'efficiente acquisizione delle immagini
- Creazione di report efficiente
Progettato per l'hardware Olympus
Integrazione immediata con i microscopi ottici Olympus
- Microscopi diritti
- Microscopi rovesciati
- Microscopi per semiconduttori
- Microscopi stereoscopici
- Microscopio per misure laser 3D LEXT
- Microscopio digitale DSX
Funzionamento con fotocamere digitali Olympus
- Fedeltà cromatica
- Alta risoluzione
- Imaging a schermo in tempo reale
Metodi di osservazione dedicati
- Imaging HDR per il miglioramento del contrasto delle immagini
- Una speciale modalità di osservazione "MIX" fornisce dettagli sui campioni dal campo chiaro e dal campo scuro
Aiuta nei problemi di ispezione
Soluzioni di Imaging avanzate
- Soluzione Rilevamento (Count-Measure)
- Visualizzazione e misura di immagini tridimensionali
- Dimensionamento dei grani mediante il metodo di conteggio per segmenti intersecanti
- Dimensionamento dei grani tramite il metodo planimetrico
- Valutazione della nodularità della grafite
- Valutazione del contenuto di inclusioni non metalliche
- Confronto di immagini campione immagini con le norme di riferimento
- Misura Dendrite Arm Spacing (distanza interdendritica)
- Distorsioni delle saldature
- Misura di fasi e aree di interesse
- Particle Distribution (distribuzione delle particelle)
- Misura Throwing Power
- Misura automatica della dimensione critica
- Valutazione dello spessore di rivestimenti sottili (metodo Calotest)
- Misura dello spessore degli strati
- Misura della frazione di area dei pori e della densità
Tecnologie efficienti
Procedura guidata
L'interfaccia utente dinamica riduce le situazioni di ambiguità e confusione visualizzando solamente gli strumenti e le funzioni necessari. L'interfaccia guida l'utente attraverso ogni fase del processo, come quella di acquisizione delle immagini, di elaborazione delle immagini e di creazione dei report. Misure semplici e complesse possono essere facilmente realizzate mediante la serie intuitiva di strumenti del software.
Layout semplici
I layout organizzati del software integrano le funzioni minime necessarie per svolgere le operazioni richieste. I layout semplificati facilitano l'esecuzione dell'ispezione e guidano gli utenti in modo efficiente attraverso il processo di ispezione.

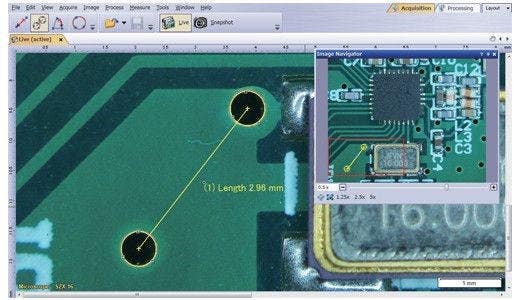

Misure veloci su un'immagine live solamente con pochi clic del mouse
Stima delle dimensioni di pori mediante i reticoli digitali live
(Sezione trasversale della pressofusione)
Strumenti per le immagini live
Il software supporta funzioni immagine in tempo reale per risultati immediati. Il software permette agli utenti di interagire con le immagini live (tarate automaticamente) e di eseguire delle misure quantitative.
Veloce panoramica e profondità focale estesa
Veloce creazione di immagini di campioni con una profondità di campo o campo visivo che superano lo standard. La funzione extended focus image (EFI) istantanea utilizza delle regolazioni precise di messa a fuoco per combinare numerose immagini acquisite in diversi punti sull'asse Z, in modo da produrre un'unica immagine combinata che si presenta interamente a fuoco. La funzione multiple image alignment (MIA) istantanea permette all'utente di creare delle immagini panoramiche semplicemente muovendo il tavolino XY. Un tavolino motorizzato non è più necessario.

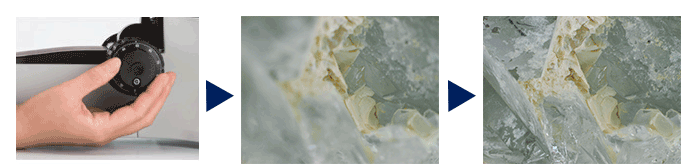

Immagine EFI istantanea di cristalli: immagine interamente a fuoco creata da aree campione in basso contrasto

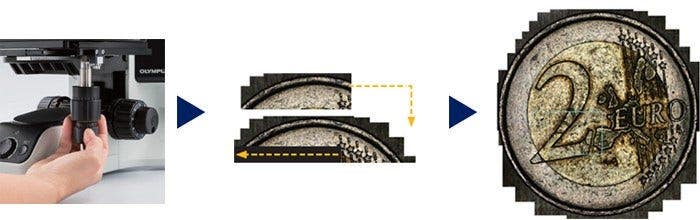

Immagine MIA istantanea di una moneta
Richiamo della configurazione di acquisizione
Richiama rapidamente le impostazioni della fotocamera usate in precedenza per acquisire immagini ripetibili dall'aspetto e percezione costante. Quando si usa un microscopio motorizzato questa funzione può richiamare automaticamente le precedenti configurazioni hardware. Se si utilizzano microscopi della serie BX, GX o MX, il software guida l'utente al richiamo manuale dell'acquisizione.
Profilometria 3D di segni da usura
Soluzione 3D
Questa soluzione crea delle mappe delle altezze da una serie di immagini, acquisite automaticamente o manualmente, in corrispondenza di diverse posizioni sull'asse Z. L'immagine risultante può essere visualizzata in tre dimensioni mediante una vista della superficie. Le misure come i profili 3D e le differenze di altezze tra due o più punti possono quindi essere eseguite facilmente e i risultati possono essere esportati in un foglio di calcolo Microsoft Excel.

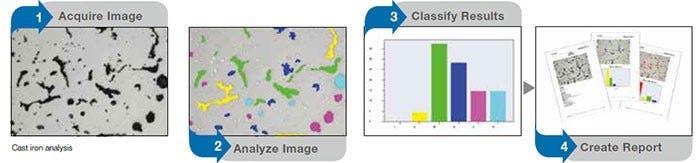

Funzionamento guidato per analisi specifiche
Il software guida l'utente lungo la corretta sequenza di funzioni per l'esecuzione dell'analisi delle immagini, anche nel caso di metodi conformi alle più comuni norme internazionali. Quando si usa un tavolino motorizzato la funzione di allineamento accelera l'analisi in diversi punti del campione.
Taratura automatica
La funzione Automatic Calibration (Taratura automatica) utilizza un micrometro standard per tarare il microscopio e generare automaticamente un rapporto di taratura. Questo permette di eliminare la variabilità derivata dall'utente nel processo di taratura in modo da ottenere delle misure più affidabili.
Strumenti di ispezione automatizzati
Gli strumenti automatizzati del software possono creare un'ampia serie di dati in soli pochi minuti. Taratura automatica dell'ingrandimento mediante un reticolo principale assicura che le immagini siano visualizzate con la corretta indicazione della scala e che le misure siano confermate. Immagini di aree molto ampie possono essere acquisite automaticamente mediante dei tavolini XYZ motorizzati, permettendo la creazione di immagini ad alta risoluzione di grandi componenti.

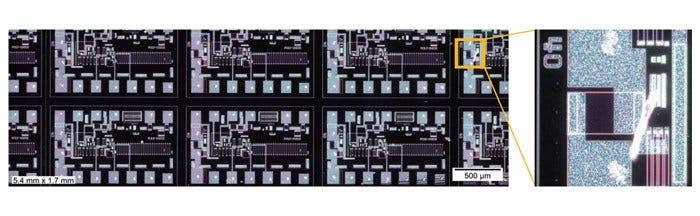

Immagine MIA nitida e ad elevato contrasto di pattern a circuiti integrati (IC) [osservazione del Campo scuro con obiettivi 20X]
Informazioni quantitative che contano
Gli strumenti del software presentano Informazioni quantitative relative al campione. Misure interattive su immagini live e statiche forniscono delle informazioni dimensionali di base (lunghezza, area e diametro) e i risultati sono direttamente visibili nell'immagine.
Le misure interattive avanzate includono la bacchetta magica e le forme poligonali complesse per la misura semiautomatizzata di aree. La soluzione Count-Measure rende disponibile più di cento parametri per singole particelle per un'analisi quantitativa pura basata sul metodo della soglia.
Misurazione di base (sovraconduttore)
Bacchetta magica (sovraconduttore)
Rilevamento oggetto (sovraconduttore)
Efficiente creazione di report
I tempi di creazione di un report risultano spesso maggiori rispetto a quelli necessari per l'acquisizione di immagini e la presa di misure. Il software permette di creare report efficienti ed eleganti da modelli predefiniti. La modifica è semplice e i report possono essere esportati in formato Microsoft Word, Excel o PowerPoint. Inoltre lo strumento di creazione di report del software permette di effettuare zoom e ingrandimenti digitali sulle immagini acquisite. I file dei report sono di dimensioni contenute per semplificare la condivisione dei dati per email.
Report professionale che sintetizza i dati di conteggio delle particelle
Integrata gestione dei dati
Il software di gestione dei dati Stream Enterprise consente la realizzazione di grandi quantità di dati e l'esecuzione efficiente da parte di numerosi utenti con un alto livello di sicurezza dei dati.
- Autorizzazione di accesso completo per dati e funzioni nell'intera rete
- L'architettura del sistema permette delle installazioni semplici con una manutenzione minima
- Requisiti software: Microsoft SQL Server 2019 (o SQL Server Express)
Diritti utenti
Esistono quattro ruoli per i diritti utenti: amministratore, utente esperto, utente e ospite. Ognuno di questi può essere modificato in modo personalizzato per una maggiore flessibilità. Inoltre è possibile assegnare diritti di accesso per ogni progetto o record di dati per singoli o membri di un gruppo definiti. L'autenticazione è possibile attraverso il logon SQL quando si avvia Stream Enterprise o attraverso un'esistente directory attiva e un LDAP (lightweight directory access protocol) per fornire delle funzionalità SSO (single sign-on).
Secure File Repository
Per garantire una supplementare sicurezza dei dati, Stream Enterprise offre l'opzionale pacchetto Secure fiel repository (SFR). Per un livello di sicurezza supplementare l'SFR funziona con Stream Enterprise per gestire le richieste dei file in base all'autorizzazione di accesso dell'utente; non sarà visibile nella propria directory file nel caso di utenti senza autorizzazione per aprire un file.
Integrazione
Stream Enterprise può essere configurato per interfacciarsi direttamente con la gestione di ordini esistenti, LIMS, ERP e sistemi CRM. Per una maggiore flessibilità, il software possiede delle interfacce integrate per i protocolli di comunicazione digitale come COM (objet model) e ODBC (open database connectivity), che semplificano l'interfaccia con altri programmi. La funzionalità API (application programming interface) è inoltre stata aggiunta per permettere l'uso di processi Stream Enterprise da parte di altri programmi.
Accesso a esistenti database
I record esistenti da altri database possono essere importati in Stream Enterprise con tutti i rilevanti dati e metadati organizzati correttamente. È inoltre possibile usare alcune fonti di dati esistenti senza importarle (accesso in sola lettura).
Sistema
Personalizzazione del proprio pacchetto software
Sviluppato per i nostri microscopi, il software di gestione dei dati Stream Enterprise è uno strumento di misura efficiente e di faicle uso. Non è necessario registrare manualmente i parametri ottici degli obiettivi UIS2 quando si usano in combinazione con un microscopio convenzionale. Inoltre anche la taratura dell'ingrandimento non è necessaria quando si importano immagini attraverso i nostri microscopi DSX e LEXT. Il software è disponibile in versioni che spaziano da un pacchetto di base a un pacchetto avanzato.
Pacchetti OLYMPUS Stream
Il software OLYMPUS Stream è disponibile in quattro pacchetti basati sulle funzioni: Start, Basic, Essentials e Motion.
Per agevolare le attività di analisi ripetitive, è possibile aggiungere dei moduli per materiali specifici legati all'applicazione. Per determinare il pacchetto più adatto, contattare i rappresentanti Olympus.
Integrazione immediata con la maggior parte dei microscopi ottici Evident
Controllo microscopi diritti

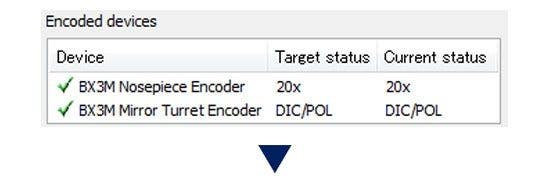

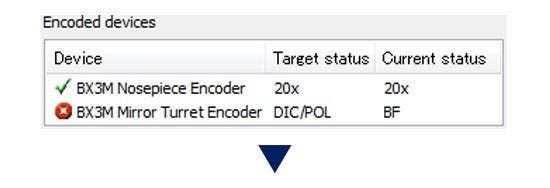

Sistema software e microscopio BX53M
Il microscopio BX53M impiega funzioni codificate che integrano le impostazioni hardware del microscopio con il software di gestione dei dati Stream Enterprise. Il software e/o i comandi registrano il metodo di osservazione, l'intensità di illuminazione e la posizione dell'obiettivo. È possibile salvare automaticamente le impostazioni del microscopio con ogni immagine, per agevolare la replica delle impostazioni in futuro e fornire documentazione per la creazione di report.
Controllo microscopi rovesciati
Sistema software e microscopio GX53
Scegliere tra misurazioni di ripetibilità, metallografia standard e moduli per metallografia specifici (oltre dodici routine specifiche a disposizione) e inserire automaticamente i dati e creare i report conformi alle specifiche ASTM e ISO più comuni.
Controllo microscopi per semiconduttori
Sistema software e microscopio integrato
Sono disponibili diverse piattaforme software che integrano stativi con semiconduttore per il controllo di tutte le funzioni motorizzate, compresi fotocamera digitale e tavolino motorizzato. Ogni interfaccia è progettata per il controllo e l'ispezione di base, analisi avanzata delle immagini o ispezione ripetuta della sede e revisione dei difetti.
Controllo microscopi stereo
Sistema software e microscopio SZX16
L'unità di messa a fuoco motorizzata per microscopio stereo permette efficienza e automazione totale della documentazione digitale con messa a fuoco estesa (EFI). Questa funzione permette anche la creazione immagini pseudo 3D. Il software offre strumenti per la misura dal semplice 2D fino all'analisi di fase complessa, supportando numerose operazioni quali osservazione, creazione di report, creazione di database e archiviazione.
Migliora la potenza dei microscopi digitali e confocali Evident
Il software di gestione dei dati Stream Enterprise è utile per la post-elaborazione (Stream Enterprise Desktop) con la gamma completa dei microscopi digitali serie DSX e il Microscopio per misure laser 3D LEXT.
Microscopio per misure laser 3D LEXT
Microscopio digitale serie DSX
Visualizzare microscopio per misure laser 3D LEXT
Visualizzare microscopio digitale DSX
Supporta la maggior parte delle fotocamere digitali Evident
Risoluzione e corrispondenza cromatica
Le immagini ad alta risoluzione e basso rumore di un sensore da 9 megapixel permettono all'utente di zoomare in dettaglio il campione, mostrando le sue strutture (arenaria)
Maggiori dettagli con gli infrarossi (IR)

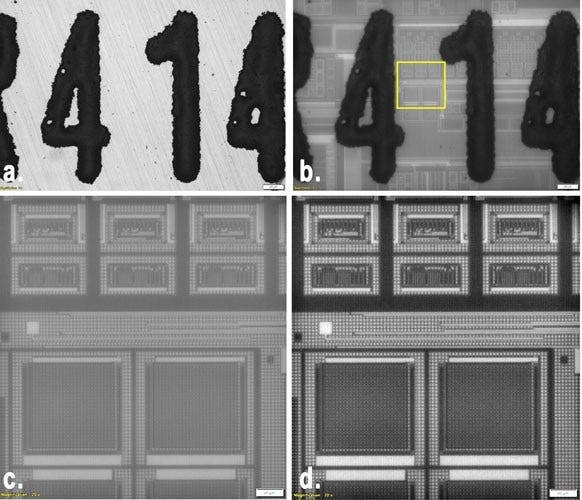

Immagine in campo chiaro 5x acquisita con la fotocamera monocromatica DP23M
a. Immagine campo chiaro 5x
b.) Immagine infrarosso 5x (filtro BP da 1100 nm),
c.) Infrarosso 20x dettaglio ritagliato,
d.) Infrarosso 20x dettaglio ritagliato con filtro DCE
La modalità di imaging IR rappresenta uno strumento fondamentale per il controllo qualità e i laboratori di Ricerca e Sviluppo. La modalità IR permette l'ispezione non distruttiva attraverso strati di silice di prodotti assemblati nella fase finale del processo produttivo.
Metodi di osservazione dedicati per le scienze dei materiali
Imaging HDR per un migliore contrasto
La funzionalità HDR (High dynamic range - Ampio campo dinamico) migliora il contrasto delle immagini in condizioni difficili (aree molto scure e molto chiare presenti nella stessa immagine). Tutte le fotocamere supportate dal software di gestione dei dati Stream Enterprise possono essere usate in questa modalità e le fotocamere dedicate integrano una modalità live.
Esposizione chiara per componenti scure e chiare mediante l'HDR (campione: iniettore di carburante)
Miglioramento del contrasto mediante HDR (campione: sezione di magnesite)
Osservazione MIX per visualizzare la struttura della superficie del campione
Il software supporta l'osservazione MIX
Questa tecnica di illuminazione combina il campo scuro direzionale (con LED anulare per illuminare uno o più quadranti in un determinato momento), il campo chiaro, la fluorescenza e la polarizzazione, permettendo agli utenti di evidenziare difetti e differenziare superfici sporgenti da quelle depresse che sono normalmente difficili da vedere con microscopi convenzionali. L'osservazione MIX aiuta a ridurre l'alone del campione e risulta utile per visualizzare la struttura superficiale del campione.
Convenzionale: il campo chiaro illumina dall'alto il campione mentre il comune campo scuro evidenzia i graffi e le imperfezioni su una superficie piana, illuminando il campione lateralmente rispetto all'obiettivo
Convenzionale: il campo chiaro illumina dall'alto il campione mentre il comune campo scuro evidenzia i graffi e le imperfezioni su una superficie piana, illuminando il campione lateralmente rispetto all'obiettivo
Avanzato: MIX è una combinazione di campo chiaro
e campo scuro direzionale da un anello di LED;
i LED possono essere regolati per selezionare da
quale direzione illuminare
Soluzioni
Aiuta nei problemi di ispezione
Le procedure operative standard dei laboratori industriali spesso richiedono dei risultati ripetibili e riproducibili. Il software di gestione dei dati Stream Enterprise facilita le ispezioni, le misure e le analisi attraverso un flusso di lavoro semplice e affidabile. Il software offre diversi strumenti per varie analisi nel campo delle scienze dei materiali, così da poter ottenere dei risultati affidabili.

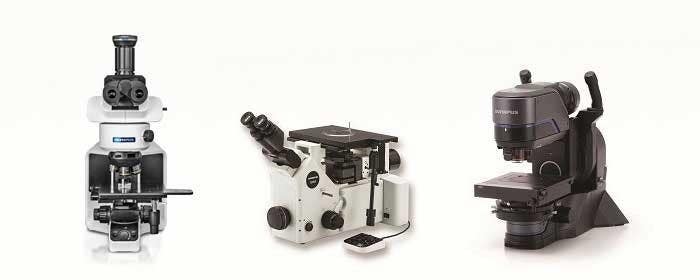

I microscopi industriali Evident supportano le soluzioni di analisi metallurgiche
Soluzione Rilevamento (Count-Measure)
La soluzione Count-Measure utilizza avanzati metodi delle soglie per separare in modo affidabile oggetti, come particelle e graffi, dallo sfondo. Sono disponibili più di 50 differenti parametri di misura e classificazione degli oggetti, quali le proprietà relative a forma, dimensione, posizione e pixel.
Software convenzionale
Limiti intergranulari indefiniti
Microstruttura dell'acciaio inciso
(immagine originale)
Stream Enterprise
Rilevamento definito dei limiti intergranulari

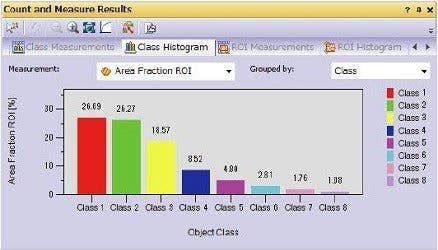

Risultati della classificazione dei grani
Analisi efficace
Esempio di configurazione Macro Manager per la soluzione Count-Measure
Potenti filtri delle immagini
Contrasto migliore mediante il filtro DCE (dendrite in alluminio pressofuso)

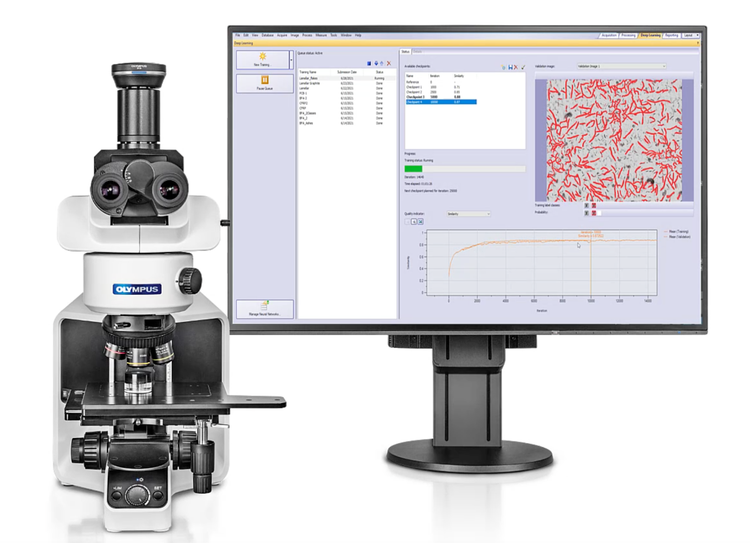

Tecnologia Deep Learning TruAI™
La segmentazione delle immagini, mediante metodi convenzionali di definizione delle soglie che dipendono dalla luminosità o dal colore, potrebbe omettere informazioni fondamentali o target nei campioni. La soluzione TruAI di gestione dei dati Stream Enterprise offre un approccio di segmentazione più preciso mediante la tecnologia deep learning per un'analisi altamente riproducibile e affidabile, inclusa la segmentazione di istanza per suddividere un'immagine in singole istanze di un oggetto.
- Intuitiva interfaccia utente per marcare le immagini in modo efficiente e addestrare dei modelli affidabili con eccellenti proprietà di generalizzazione
- Reti pre-addestrate possono essere applicate a delle analisi successive per un'applicazione simile
- Nell'ambito di diverse applicazioni delle scienze dei materiali, la segmentazione delle immagini mediante deep learning risulta utile per l'analisi dei metalli, il controllo qualità dei semiconduttori e la mineralogia

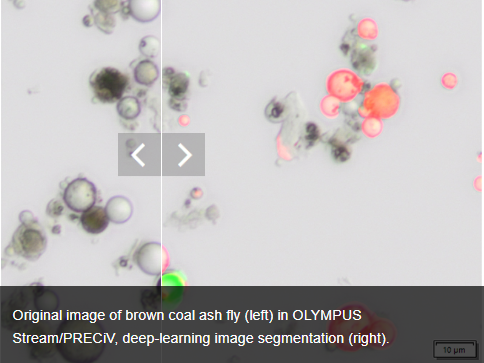

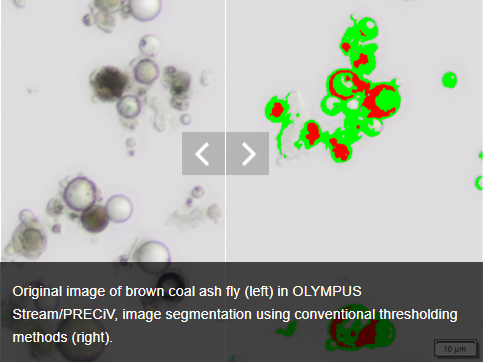

Immagine originale di cenere volante di ignite in OLYMPUS Stream/PRECiV (a sinistra); segmentazione dell'immagine mediante i convenzionali metodi di definizione delle soglie (a destra)
Immagine originale di cenere volante di ignite in OLYMPUS Stream/PRECiV (a sinistra); segmentazione dell'immagine mediante deep learning (a destra)
Misure 3D e profili lineari
La soluzione 3D di gestione dei dati Stream Enterprise fornisce il controllo sull'asse Z codificato e motorizzato e l'EFI istantanea con funzionalità di mappatura delle altezze per la misurazione di un campione tridimensionale.
Vista della superficie 3D (campione di analisi irregolare)
Vista singola e misura del profilo 3D
La metallografia viene usata nell'ambito dello sviluppo dei materiali, dell'ispezione di merce in arrivo, nel controllo dei processi produttivi e nell'analisi dei guasti.
- Dimensionamento dei grani mediante il metodo di conteggio per segmenti intersecanti
- Dimensionamento dei grani tramite il metodo planimetrico
- Valutazione della nodularità della grafite
- Valutazione di Non-Metallic Inclusions (inclusioni non metalliche) in acciaio di elevata purezza
- Confronto di immagini campione con le norme di riferimento
- Misura manuale o automatica della Dendrite Arm Spacing (distanza interdendritica)
Per produrre componenti di elevata qualità è necessario eseguire dei controlli rigorosi di graffi, cricche, dimensione dei pori e stato di contaminazione durante il processo produttivo.
- Distorsioni delle saldature
- Misura delle aree di interesse e delle fasi
- Particle Distribution (distribuzione delle particelle)
Nei circuiti stampati, lamine molto sottili sono rivestite. Verificare l'omogeneità di questo rivestimento rappresenta un aspetto fondamentale per la qualità.
- Misura Throwing Power
- Misura automatica della dimensione critica
Per rivestimenti superficiali si intende qualunque composto di materiale contenente pigmenti, solventi e altri additivi che sia in grado di formare delle pellicole. Quando questo composto viene applicato alla superficie e viene lasciato essiccare, produce una pellicola sottile che risulta funzionale e spesso decorativa.
- Valutazione dello spessore di rivestimenti sottili (metodo Calotest)
- Misura dello spessore degli strati
- Misura della frazione di area dei pori e della densità
Il team per le nostre personalizzazioni progetta dei flussi di lavoro personalizzati nel software di gestione dei dati Stream Enterprise per specifiche situazioni applicative. Il processo operativo del software è configurato in base alle esigenze del cliente in modo da risolvere problematiche e raggiungere obiettivi velocemente nelle ispezioni con microscopio industriale.
Maggior informazioni sulle soluzioni personalizzate di flussi di lavoro
Soluzione per i materiali per diversi scopi
La funzione è basata sulla sovrapposizione di "segmenti di analisi" e sul conteggio del numero di segmenti intersecanti che si sovrappongono ai contorni dei grani.
Questa funzione ricostruisce i contorni dei grani per ogni singolo grano e misura i grani con la percentuale dell'area della seconda fase.
| Soluzioni | Metalli | Automotive | Vetro e ceramica | Rivestimenti | Prodotti di consumo | Dispositivi elettronici |
| Grain Intercept (Segmenti intersecanti dei grani) | ■ | ■ | ■ | |||
| Grain Planimetric (Planimetria dei grani) | ■ | ■ | ■ | |||
| Inclusion Worst Field (Campo peggiore delle inclusioni) | ■ | ■ | ■ | |||
| Cast Iron (Ghisa) | ■ | ■ | ■ | |||
| Chart Comparison (Confronto di diagrammi) | ■ | ■ | ■ | |||
| Layer Thickness (Spessore degli strati) | ■ | |||||
| Coating Thickness (Spessore del rivestimento) | ■ | |||||
| Automatic Measurements (Misure automatiche) | ■ | ■ | ||||
| Throwing Power (Capacità potenza) | ■ | ■ | ||||
| Porosity (Porosità) | ■ | ■ | ■ | ■ | ■ | ■ |
| Particle Distribution (Distribuzione delle particelle) | ■ | ■ | ■ | ■ | ■ | ■ |
| Soluzioni | Semi conduttori |
Liquidi e oli | Pezzi lavorati |
Carbone/ Materiali compositi |
Industria chimica/ Plastica/ Gomma |
Ricerca industriale scientifica |
| Grain Intercept (Segmenti intersecanti dei grani) | ■ | ■ | ■ | |||
| Grain Planimetric (Planimetria dei grani) | ■ | ■ | ■ | |||
| Inclusion Worst Field (Campo peggiore delle inclusioni) | ■ | ■ | ■ | |||
| Cast Iron (Ghisa) | ■ | ■ | ■ | |||
| Chart Comparison (Confronto di diagrammi) | ■ | ■ | ■ | |||
| Layer Thickness (Spessore degli strati) | ■ | ■ | ||||
| Coating Thickness (Spessore del rivestimento) | ■ | |||||
| Automatic Measurements (Misure automatiche) | ||||||
| Throwing Power (Capacità potenza) | ||||||
| Porosity (Porosità) | ■ | ■ | ■ | ■ | ■ | ■ |
| Particle Distribution (Distribuzione delle particelle) | ■ | ■ | ■ | ■ | ■ | ■ |
| Advanced Phase Analysis (Analisi avanzata delle fasi) | ■ | ■ | ■ | ■ | ■ | ■ |
Specifiche
Specifiche dei pacchetti principali
| Enterprise | Desktop | ||
| Acquisizione delle immagini | Acquisizione di immagini di base incluse le funzioni HDR, auto-taratura dell'ingrandimento, Live HDR*1 e Ricerca della posizione*1 | ■ | |
| Autofocus del software*2 e acquisizione del video (formato avi) | ■ | ||
| Time lapse, EFI Istantanea e MIA Istantanea/Manuale*3 | ■ | ||
| EFI/MIA Motorizzati e acquisizione di tipo Z stack | ■ | ||
| Strumenti di rappresentazione per immagini e personalizzazione | Schermate degli strumenti di base (cronologia delle immagini, proprietà, navigatore, schermata di visualizzazione della galleria)*4 | ■ | ■ |
| Note, gestione degli strati, barra delle scale, reticolo di puntamento, schermata delle informazioni di taratura e filtri delle immagini | ■ | ■ | |
| Reticolo/griglia digitale, schermata del profilo lineare, My Function, gestione del layout e Macro Manager | ■ | ||
| Analisi delle immagini e delle misure | Misure interattive di base (distanze, angoli, rettangoli, cerchi, ellissi, poligoni, distanza cerchio-cerchio, misuratore di angoli e misuratore di linee) e esportazione dei dati a Microsoft Excel | ■ | ■ |
| Analisi delle fasi, bacchetta magica, polilinea a mano libera, poligono interpolato, filtro morfologico e funzioni aritmetiche sulle immagini | ■ | ■ | |
| Misure 3D, misure del profilo 3D e vista della superficie 3D | ■ | ■ | |
| Creazione di report*5 | Creazione di report (formati Microsoft Word e Microsoft Excel) | ■ | ■ |
| Creazione di presentazione | ■ | ■ | |
| Gestione dei dati | Sistema di gestione dei dati Client/Server per un illimitato numero di simultanei utenti di database**6 | ■ | ■ |
| Amministrazione orientata su utenti-progetti di immagini e altri documenti | ■ | ■ | |
| Diritti utenti variabili per immagini e dati | ■ | ■ | |
| Veloce e controllabile accesso dati | ■ | ■ | |
| Funzioni di ricerca a alte prestazioni | ■ | ■ | |
| DBMS supportato: Microsoft SQL Server 2008 R2/R2 Express, Microsoft SQL Server 2012 (SP1 and SP2)/Express (SP1 and SP2), Microsoft SQL Server 2014/Express, Microsoft SQL Server 2017/Express, Microsoft SQL Server 2019/Express, Oracle 11g R2/express e Oracle 12g R2/Express | ■ | ■ | |
| Servizio sofisticato per un'archiviazione sicura grazie alla tecnologia SFR (secure file repository) | ■ | ■ | |
| Supporto dei dispositivi | Microscopi Evident**7 e fotocamere Evident*8 | ■ | |
| Fotocamere non-EVIDENT e convertitore di immagini*9 | ■ | ||
| Controller del tavolino non Evident*9 | ■ | ||
*1 Richiede la fotocamera DP74; la funzione Live HDR richiede un sistema operativo a 64 bit.
*2 Richiede un microscopio Evident con asse Z motorizzato o asse Z esterno motorizzato
*3 La funzione MIA Istantanea potrebbe non funzionare correttamente con alcune fotocamere
*4 Scrive e legge tutti i principali formati di file e i formati proprietari Evident (formati di file DSX, LEXT e POIR)
*5 Richiede la previa installazione di Microsoft Word 2010, 2013, 2016, 2019 o Office 365 (non forniti).
*6 Utilizzando Microsoft SQL Server Express
*7 Supporta BX53M, BX2, IX2, GX, GX53, SZX, SZX2, SZX-ZE, MX, MX63, MX63L, MVX, STM7-CB, CBS, BX3M-CB, BX3M-CBFM e BX-REMCB.
*8 Supporta LC20, LC30, LC35, DP22, DP23, DP27, DP28, DP73, DP74, SC30, SC50, SC100, SC180, UC30, UC50, UC90, XC10, XC30, XC50, XM10 e DP23M.
*9 Contattare Evident per le informazioni sui dispositivi supportati
*10 Iniziando con Stream 2.5, le fotocamere EVIDENT DP74, DP73 e SC180/UC90 sono compatibili solamente con Windows 10/8.1. Windows 7 non è più supportato.
*11 Richiede delle configurazioni per la funzione Live HDR in DP74. Scheda grafica applicabile a CUDA di NVIDIA (versione [compute capability] 2.1 o successiva). Driver della scheda grafica applicabile a CUDA 9.1 o successiva
Specifiche delle Soluzioni speciali
| Soluzioni | Compatibilità | Funzioni | |
| Enterprise | Desktop | Tipo di misura | |
| 3D | Incluso | Parzialmente incluso* | Vista superficiale 3D, misura 3D e misura del profilo 3D, Z stack Motorizzato/EFI, EFI Istantanea con mappatura delle altezze (richiede l'asse Z codificato o motorizzato). |
| Weld Measurement | ■ | ■ | Soluzione Weld Measurement (misura delle distorsioni delle forme derivate dal calore durante l'esecuzione delle saldature). |
| Count-Measure | ■ | ■ | Disponibili diversi metodi di definizione di diversi soglie (automatico, HSV manuale, manuale e adattativo) Il sistema può automaticamente misurare diversi parametri su tutti gli oggetti segmentati (Area, Aspect ratio, Bisettoriale, Riquadro di delimitazione, Centro di gravità, Identificativo, Centro di massa, Valori di intensità, Convessità, Diametri, Allungamento, Feret, Estensione, Successiva distanza più prossima, Orientamento, Perimetro, Raggio, Forma, Sfericità, ecc.), fogli di calcolo e diagrammi con misure singole e misure di distribuzione. |
| Tecnologia Deep Learning TruAI™ | ■ | ■ | Addestramento di reti neurali utilizzando metodi di semantica (oggetti nettamente separati) o di istanza (oggetti a contorni a contatto) |
* Non è possibile usare le funzioni relative alle acquisizioni delle immagini
Specifiche delle soluzioni per i materiali
| Soluzioni | Gestione risultati | Funzioni | |||||
| Enterprise | Desktop | Report automatico | Cartella di lavoro con singole | Archivia tutti i risultati nelle proprietà delle immagini | Tipo di misura | Norme supportate | |
| Grain Intercept (Segmenti intersecanti dei grani) | ■ | ■ | ■ | ■ | ■ | Selezione del pattern (cerchi, croci, croci-cerchi, linee verticali, linee orizzontali e linee orizzontali-verticali) Definizione del numero di segmenti di analisi per la determinazione dell'allungamento dei grani Visualizzazione del valore G nella schermata Material Solution Tool |
ASTM E112-13(2021), ISO 643:2020, JIS G 0551:2020, JIS G 0552:1998, GOST 5639-82, GB/T 6394-2017, DIN 50601:1985, ASTM E1382-97(2015) |
| Grain Planimetric (Planimetria dei grani) | ■ | ■ | ■ | ■*2 | ■ | Estrazione automatica dei contorni dei grani Interazione utente mediante i dispositivi di scorrimento Stream per una migliore operatività Visualizzazione dell'istogramma dei valori G nella schermata Material Solution Tool per un'interazione diretta |
ASTM E112-13 (2021), ISO 643:2020, JIS G 0551:2020, JIS G 0552:1998, GOST 5639-82, GB/T 6394-2017, DIN 50601:1985, ASTM E1382-97(2015) |
| Non-Metallic Inclusions (Inclusioni non metalliche) | ■ | ■ | ■ | ■ | ■ | Rilevamento automatico di inclusioni non metalliche mediante i colori, la forma e le dimensioni Classificazione automatica di ossidi, solfiti, silicati e alluminati Visualizzazione live dell'inclusione rilevata con la valutazione rispettiva Panoramica statistica delle inclusioni sull'intera area di scansione |
ASTM E45-18a (method A), DIN 50602:1985 (method M), ISO 4967:2013 (method A), GB/T 10561-2005 (method A, equivalent to ISO 4967), JIS G 0555:2003 (method A, equivalent to ISO 4967), UNI 3244:1980 (method M), EN 10247:2017 (methods P and M), EN 10247:2007 (methods P and M), ASTM E45-18 (method D), ISO 4967:2013 (method B), SEP 1571-2017 (methods M and K), EN10247:2017 (method K). |
| Cast Iron (Ghisa) | ■ | ■ | ■ | ■ | ■ | Campioni lucidati: Misura automaticamente le caratteristiche del contenuto di grafite (dimensioni, forma e distribuzione) Campioni sottoposti a trattamento corrosivo (etching): Misura il rapporto ferrite-perlite Processo operativo integrato in grado di prendere in considerazione lo stato del campione (corroso o lucidato) |
EN ISO 945-1:2018, ASTM A247-17, JIS G 5502:2001, KS D 4302:2006, GB/T 9441-2009, ISO 16112:2017, JIS G 5505:2013, NF A04-197:2017, ASTM E2567-16a (for nodularity only) |
| Chart Comparison (Confronto di diagrammi) | ■ | ■ | ■ | ■ | Disponibilità di diverse schermate, inclusa quella di sovrapposizione live Interazione utente mediante i dispositivi di scorrimento Stream per una migliore operatività Calcolo delle statistiche sui valori selezionati |
DIN 50602:1985, ISO 945-1:2019, ISO 643:1983, ISO 643:2012, EN 10247:2017, SEP 1520:1998, SEP 1572:2019, ASTM E112:13(2021), ISO 4505:1978 | |
| Layer Thickness (Spessore degli strati) | ■ | ■ | ■ | ■ | I contorni degli strati possono essere specificati mediante le funzioni di rilevamento automatica, di bacchetta magica e manuale (mediante 2 o 3 punti) Singole misure possono essere aggiunte o eliminate in seguito Sono supportate misure di ogni tipo di strato (con contorni regolari o irregolari) La misura di spessore degli strati calcola i valori medio, massimo e minimo, oltre ai dati statistici, per ogni singolo strato |
||
| Coating Thickness (Spessore del rivestimento) | ■ | ■ | ■ | ■ | ■ | La forma è misurata dalla vista superiore Calcolo dello spessore del rivestimento in base alla forma del campione |
EN 1071-2:2002, VDI 3824: 2001, ISO 26423:2016 |
| Dendrite Arm Spacing (Distanza interdendritica) | ■ | ■ | ■ | ■ | ■ | Determina la distanza interdendritica media nelle leghe di alluminio | |
| Automatic Measurements (Misure automatiche) | ■ | ■ | Misura automatica delle distanze (punto-punto, punto-linea, cerchio-cerchio, punto-cerchio e linea-cerchio) Misura automatica del diametro del cerchio (rotondità e riquadro di delimitazione) Misura automatica degli angoli relativi a due linee Definizione dei valori di tolleranza per la validazione visiva e delle misure Modalità esperto e utente per la ripetibilità delle misure |
||||
| Throwing Power (Capacità potenza) | ■ | ■ | ■ | ■ | Misure manuali su selezionati punti di interesse sul campione Punti predefiniti che verranno selezionati dall'operatore Selezione del tipo di foro (via) e documentazione dell'analisi Creazione di report e calcolo automatico in base alle misure manuali |
||
| Porosity (Porosità) | ■ | ■ | ■ | ■ | ■ | Rilevamento dei pori per area di interesse (triangolo, cerchio, rettangolo, poligono o bacchetta magica) con funzionalità di sovrapposizione Misura della densità, numero e area specifica dei pori Misura del poro di maggiori dimensioni Misura dell'intervallo dimensionale specificato |
|
| Particle Distribution (Distribuzione delle particelle) | ■ | ■ | ■ | ■ | ■ | Le particelle sono definite mediante delle configurazioni di soglia semplificate Classificazione automatica mediante un parametro selezionato (dimensione, colore o forma) Misura dell'area di interesse e di soglie multiple Definizione della validazione e della codifica in base a criteri definiti dall'utente |
|
| Advanced Phase Analysis (Analisi avanzata delle fasi) | ■ | ■ | ■ | ■ | ■ | Frazione delle fasi per area di interesse (triangolo, cerchio, rettangolo o poligono) Sono inoltre utilizzabili i seguenti elementi: la bacchetta magica, la polilinea a mano libera, il poligono interpolato, il filtro morfologico e le funzioni aritmetiche sulle immagini Misura della percentuale totale delle fasi, per fase e per area di interesse Rilevamento dell'area minima selezionabile |
|
*2 Può essere prodotto il diagramma Stream Enterprise con la distribuzione.
