暗視野顕微鏡
暗視野顕微鏡検査は、目に見えないものを可視化する。 試料に光を斜めに照射し、試料からの散乱光や回折光のみが対物レンズに入るようにすることで、この技術は透明で無染色の試料を黒い背景に明るく照らされた物体として観察できます。 その結果、染色や固定を行わずに鮮明なコントラストが得られ、標本の完全性が保たれ、ライブセル観察が可能になります。
Evidentの顕微鏡プラットフォームは、モジュール式設計により、研究、臨床、産業分野での暗視野照明に対応しています。 シームレスで高コントラストな暗視野観察に対応した従来型およびデジタル顕微鏡の豊富な製品ラインナップをご覧ください。
GX53金属顕微鏡で撮影された研磨されたアルミニウム・シリコン合金の暗視野顕微鏡画像です。
暗視野対応顕微鏡
DSX2000
デジタル顕微鏡シリーズ
受賞歴のあるDSX2000シリーズは、あらゆるレベルのユーザーが高速かつ正確な結果を達成し、4K解像度を超える優れた画像を撮影できるようにします。
- 完全な電動化により、研究者や品質管理担当者の作業が簡便化されます。
- 21～7,300倍の広い倍率範囲で、マクロからミクロまでを迅速に検査
- ボタンひとつで7種類の観察方法を選択でき、幅広い試料分析に対応します。
- 20種類の対物レンズオプションにより、さまざまな試料やアプリケーションに合わせたイメージングが可能です。
- 大型試料を高速かつ柔軟に撮影できるマクロカメラアクセサリ
- PRECiVの統合により、Live AIやその他のスマートツールによる効率化を実現します。
- 専門技術者によるオンサイト校正で精度と再現性を保証*
*保証された精度と再現性は、機器が製造元の仕様に従って校正され、欠陥のない状態である場合にのみ適用されます。 キャリブレーションは、Evidentの技術者またはEvident認定の専門家によって行われる必要があります。
暗視野顕微鏡検査とは

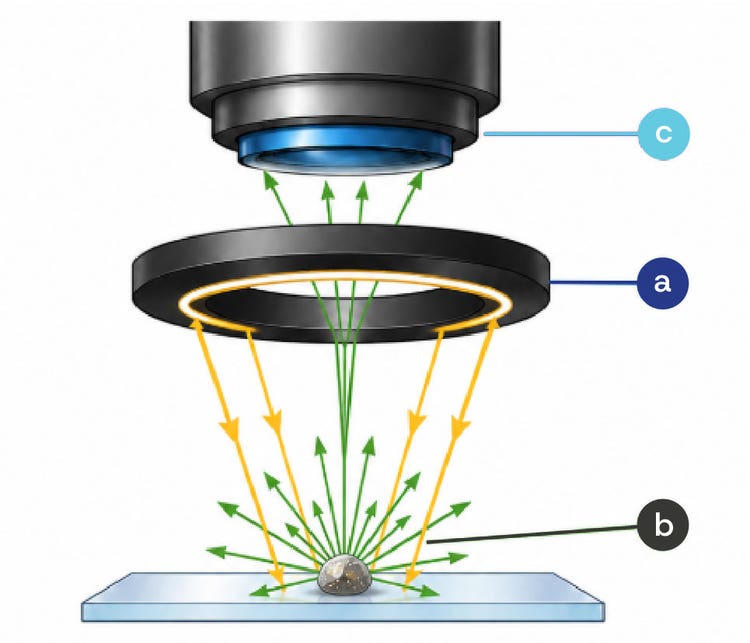

暗視野顕微鏡検査は、斜入射照明を用いることで、透明またはコントラストの低い試料を暗い背景上で明るく見えるようにします。
a. 暗視野コンデンサーは直射光を遮断し、中空円錐状の光を試料に送ります。
b. 光が試料に当たると、試料は光をさまざまな方向へ散乱します。
c. 散乱光のみが対物レンズに入るため、標本は暗い背景に対して明るく見えます。

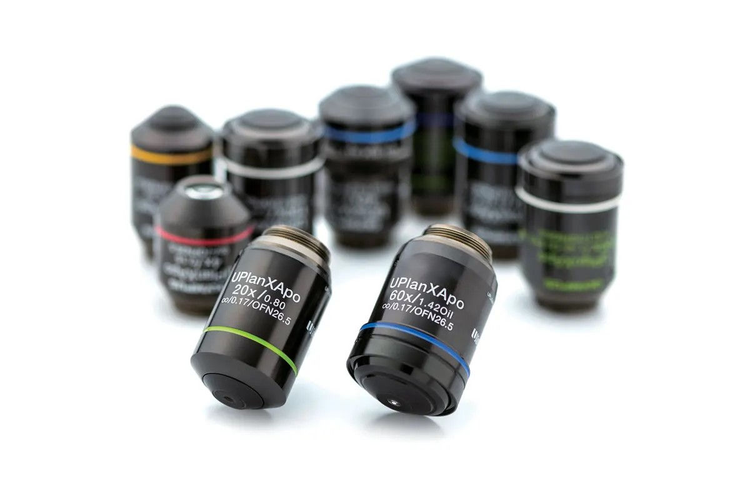

暗視野顕微鏡では、染色を行わずに高コントラストなイメージングが可能であり、約30 nm以上の粒子を検出できます。 適切な暗視野顕微鏡観察を行うには、コンデンサーの開口数（NA）が対物レンズの開口数（NA）を上回る必要があります。内蔵アイリスダイアフラム付き対物レンズは、実効開口数を低減できるため、標準コンデンサーでも暗視野観察が可能です。
反射暗視野照明
暗視野顕微鏡検査では何が見えるのか？
生きた微生物
暗視野顕微鏡検査では、透明な試料が暗い背景に対して明るく映し出されるため、染色せずに生きた細菌、スピロヘータ、原生生物、藻類、血球を明瞭に観察できます。 この技術は、細胞運動性の研究やライブセルイメージングによく用いられます。
血液および臨床検体
暗視野顕微鏡検査は、繊細な臨床検体の観察を可能にし、検体の完全性を維持します。 新鮮な検体中の梅毒トレポネーマ（Treponema pallidum）の観察や赤血球形態ＮＯＳ異常の評価に使用されます。
ナノ粒子とコロイド
金、銀、シリカのナノ粒子は暗視野下で光を強く散乱するため、約10～100nmの粒子が観察・解析可能です。 応用例としては、ナノ粒子トラッキングや局在表面プラズモン共鳴（LSPR）の研究が含まれます。
表面欠陥と工業検査
金属、ガラス、半導体材料の引っかき傷、研磨痕、腐食孔、介在物、汚染物質は、暗視野観察で非常に鮮明に見えます。 コントラストの向上は、欠陥検出および表面検査のワークフローの改善に役立ちます。
未染色組織切片
コラーゲン、エラスチン、および結合組織構造は自然に光を反射・散乱する性質があり、これにより染色されていない組織切片は暗視野下で明るく見えます。 これにより、最小限の試料前処理で構造観察が可能となる。
暗視野顕微鏡と明視野顕微鏡の比較： 主な違い
明視野顕微鏡検査は、直接照明を用いて暗い標本を明るい背景に映し出すのに対し、暗視野顕微鏡検査は、斜光照明を用いて明るい標本を暗い背景に映し出します。 明視野観察は染色済みや固定済みの標本に一般的に使用される一方、暗視野観察は生きた未染色で透明な標本に適しています。
明視野
暗視野
ダークフィールドでは、明視野では見えにくい微細な粒子や構造も検出できます。 Evident BX™およびIX™シリーズの顕微鏡プラットフォームを含む最新の研究用顕微鏡は、コンデンサーを交換したり、コンデンサーターレットの位置を回転させたりすることで、明視野照明と暗視野照明を数秒で切り替えることができます。
生命科学における暗視野顕微鏡検査の応用
微生物学
暗視野顕微鏡検査により、固定や染色をせずに生きた細菌の運動性や形態を観察できます。 細菌の鞭毛のような微細構造が明瞭に観察できるため、この技術は Helicobacter pylori の運動性研究などの応用に価値があります。.
細胞生物学
暗視野顕微鏡検査は、コントラストを高めて生細胞内の大きな細胞小器官、小水疱、およびエクソソーム様粒子を追跡するために使用される。 この技術は、蛍光顕微鏡検査と組み合わせて相関的な生細胞イメージング用途にも利用できます。
寄生虫学
暗視野顕微鏡検査は、研究者が新鮮で染色されていない血液標本中の血液寄生虫や原虫を識別するのに役立ちます。 コントラストの向上により、透明な生物やコントラストの低い生物を迅速に観察することができます。
発生生物学
暗視野顕微鏡では、生体試料を維持したまま構造の可視性を向上させます。 この技術は、ラベル化せずに初期発生段階の透明な胚や幼生（ゼブラフィッシュや C. elegans を含む）を撮影するために使用されます。
海洋生物学
暗視野顕微鏡検査は、最小限の試料前処理で海水試料中の海洋微生物を直接観察することができます。 この技術は、透明な水生生物や微粒子を観察する際のコントラストを向上させる。
SZX 実体顕微鏡で撮影したメダカの暗視野画像。
材料科学および産業画像処理における暗視野応用
表面欠陥検出
暗視野顕微鏡検査は、金属、セラミック、ガラス表面の引っかき傷、研磨痕、腐食孔、介在物の視認性を向上させます。 欠陥は斜め照明を強く散乱するため、明視野画像の場合よりも迅速かつ確実な検査が可能になります。
半導体およびウェハー検査
暗視野照明下では、半導体ウェハ上の粒子、残留物、表面汚染をより容易に検出できます。 この技術は、明視野では観察が難しい欠陥を識別するためのコントラストを向上させます。
ガラス検査・品質管理
平板ガラスや中空ガラスに含まれる結晶性介在物、気泡、表面欠陥は、暗視野下で光を効率的に散乱させます。 これは、ガラス製造および検査工程における迅速かつ非破壊的な品質管理を支援します。
繊維・織物分析
暗視野顕微鏡検査では、個々の繊維や微細な表面構造が明るく、明瞭に見えます。 用途には法医学的な繊維分析、繊維検査、汚染物質の検出が含まれます。

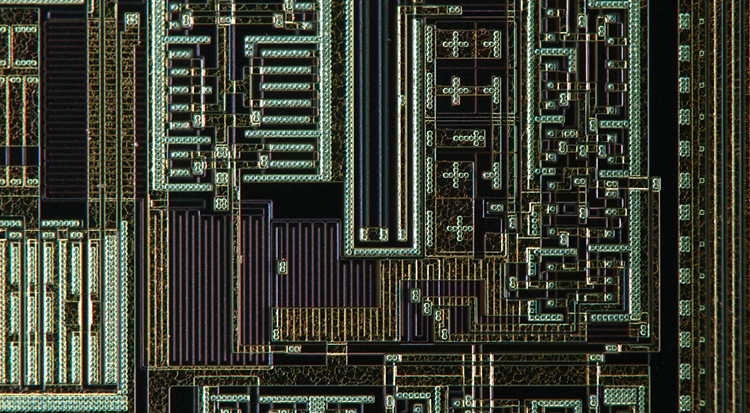

DSX2000デジタル顕微鏡で撮影した半導体サンプルの暗視野像。
適切な暗視野顕微鏡検査構成の選択
最適な暗視野顕微鏡検査のセットアップは、サンプルタイプと用途によって異なります。 Evidentの暗視野対応顕微鏡は、観察方法間のシームレスな切り替えをサポートし、鮮明で高コントラストな観察結果を提供します。
ライフサイエンス研究

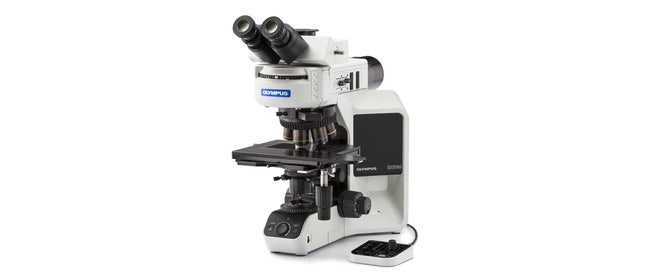

顕微鏡システム： BX™およびCX™正立顕微鏡（NA 0.8–0.95のドライダークフィールドコンデンサー搭載、2X–40Xの倍率でイメージング可能）、または SZX™実体顕微鏡（ファイバーオプティックリングライトまたは同軸照明搭載）
- 生細胞、微生物サンプル、透明標本に適しています。
- 標準的なガラススライドおよび乾燥対物レンズに対応
- 浸漬油や染色は不要です
産業検査および法医学分析
顕微鏡システム： SZX実体顕微鏡（光ファイバーリングライトまたは同軸照明器付き）
- 暗視野撮影は、引っかき傷、粒子、繊維、表面の汚染物質を際立たせます。
- 品質管理、故障解析、および法医学的調査に最適です。
- 透明または半透明試料用の透過暗視野機能
材料研究および品質管理検査
顕微鏡システム： DSX2000シリーズデジタル顕微鏡
- 表面欠陥や材料特性の迅速な検査を可能にする
- MIX照明は暗視野と明視野を組み合わせることで、1枚の画像でより多くの情報を明らかにします。
- 透明または半透明試料用の透過暗視野機能
冶金検査および分析

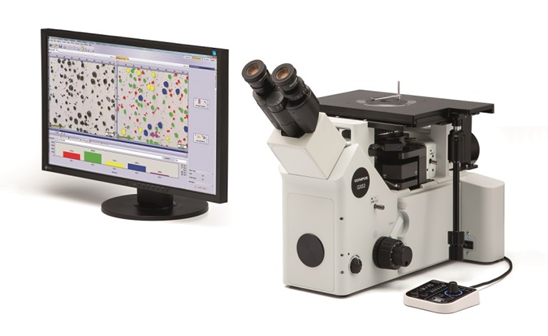

顕微鏡システム： GX53倒立型金属顕微鏡
- 研磨された金属、溶接部、大型または重い試料に適した設計
- 高‑解像度画像（明視野、暗視野、DICまたはMIX観察）
- 指向性暗視野は、グレアを軽減しながら表面の質感を明らかにするのに役立ちます。
