実体顕微鏡
実体顕微鏡は、2つの光路を用いて、低倍率で固体試料の立体像を映し出します。立体顕微鏡や解剖顕微鏡とも呼ばれ、解剖、発生生物学、マクロ蛍光イメージングから、電子機器、金属、品質管理検査に至るまで、ライフサイエンスや産業分野の作業をサポートします。
100年以上にわたる光学技術の革新を基盤とするEvidentのステレオ顕微鏡は、高品質な光学系とモジュール式の構成、広々とした作業スペース、人間工学に基づいたアクセサリーを組み合わせ、鮮明で快適な観察を実現します。

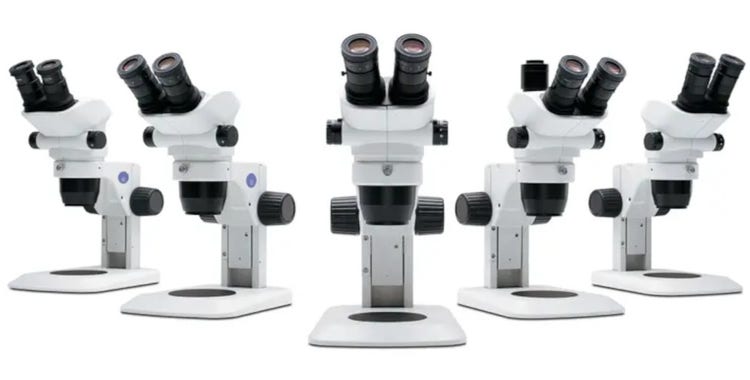

EVIDENT 実体顕微鏡
SZ61/SZ51
汎用ズーム実体顕微鏡
コンパクトなSZ61およびSZ51実体顕微鏡は、フラットで自然な色再現、マクロからマイクロへのスムーズな観察、そして広い被写界深度を実現し、ライフサイエンス、生産、組立、検査などの日常業務に最適です。
- SZ61：倍率範囲 6.7x～45x、ズーム比 6.7:1
- SZ51：倍率範囲 8x～40x、ズーム比 5:1
- 優れた画像の平坦性、広い被写界深度、そして卓越した立体視を実現するグリーンオウ光学系
- 高い色再現性により、試料を自然な色で観察・記録可能
- 幅広い観察に対応する、反射型および透過型のLED照明オプション
- 静電気防止構造を採用。デジタルイメージング用の三眼式SZ61モデルも用意
- 2倍から270倍までの倍率と最大350 mmの作動距離を実現する、豊富な補助対物レンズのラインナップ
SZX7
コストパフォーマンスに優れた実体顕微鏡
SZX7 実体顕微鏡は、高品質なガリレオ式光学系、人間工学に基づいた操作性、そしてライフサイエンス、材料科学、生産、品質管理検査に対応する柔軟な構成を兼ね備えています。
- 7:1 のズーム比、0.8x～5.6x のズーム範囲（1X 対物レンズ）
- 4x～112xの倍率範囲を持つ8種類の対物レンズ（10X接眼レンズ）
- 高い色再現性と、鮮明で高解像度の画像
- 快適な観察を実現する、幅広い人間工学に基づいたソリューション
- 暗視野、偏光、斜光、および簡易蛍光観察に対応
- LED、光ファイバー、同軸、リングライトなど、多彩な照明オプション
- 快適な操作を実現する内蔵ESD保護機能と人間工学に基づいた操作系
MVX10
マクロズームイメージングシステム
MVX10 マクロズーム顕微鏡システムは、蛍光観察に最適化されたシングルズーム光路と、生物全体、組織、臓器、および細胞レベルの遺伝子発現のイメージングが可能な幅広い観察範囲を兼ね備えています。
- 最高解像度と優れた蛍光性能を実現する、平場アポクロマート対物レンズ（最大開口数 NA 0.5）
- 0.63x～6.3xの単一ズーム範囲で10:1のズーム比
- 10:1の広いズーム比
- 4x～250xの倍率範囲を持つ3本の対物レンズ（10X接眼レンズ）
- 大型または動きの速い試料に対応する最大55 mmの開口径
- 暗視野、斜光対比、偏光、および簡易蛍光観察に対応
どの実体顕微鏡が最適か？
ガイド付き組立、トレーニング、およびリモートサポートには、互換性のあるSZX7、SZX10、またはSZX16顕微鏡にSZX-AR1拡張現実（AR）システムを追加してください。当社の専門家が、お客様の用途や目標に適した実体顕微鏡システムの選定をお手伝いいたします。
実体顕微鏡の種類
電子部品の検査、生物試料の調製、蛍光試料の撮像、あるいは研究記録の作成など、どのような用途であっても、Evidentはお客様の用途に合わせて設計された実体顕微鏡を提供します。
日常的な観察に適したコンパクトなグリーンウーシステム、高度な研究や蛍光イメージング向けのモジュラー式ガリレオ顕微鏡、大型試料専用のマクロ蛍光システム、電子機器製造向けのESD対策仕様、そしてワークフローに直接デジタルガイダンスを取り入れる拡張現実（AR）ソリューションなど、幅広いラインナップからお選びいただけます。
幅広い光学系、スタンド、照明、カメラ、およびアクセサリーを取り揃えており、あらゆるシステムを、お客様の試料、撮像手法、記録要件、作業環境に合わせて構成することが可能です。

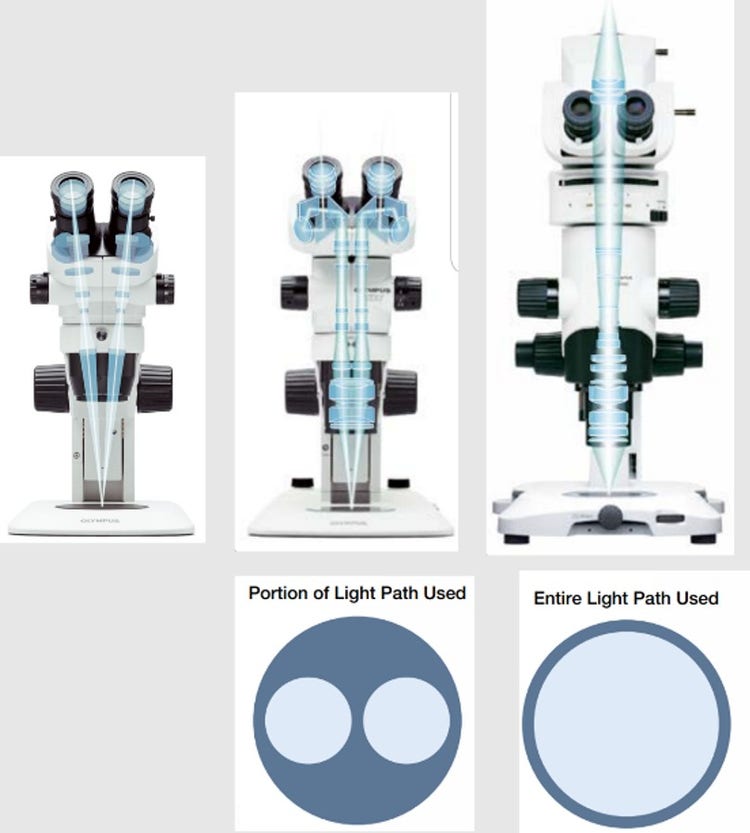

グリーンオウ型（左）、ガリレオ型（中央）、シングルズーム光路（右）の違い。
グリーノフ型：効率的で信頼性が高い
SZ51およびSZ61は、実績のあるグリーンウー光学設計を基盤としており、コンパクトかつ経済的なパッケージで優れた立体視を実現します。これらは、信頼性の高い性能と使いやすさが不可欠な、日常的な観察、試料調製、品質管理、および教育現場に最適です。
ガリレオ型：発見のために設計
SZX7、SZX10、およびSZX16は、ガリレオ式光学系とモジュラー式の柔軟性を組み合わせることで、卓越した画質、広範囲なズーム範囲、そして優れた解像度を実現しています。試料の記録、マイクロマニピュレーション、あるいは蛍光画像の撮影など、これらのシステムは、高度なライフサイエンスや材料研究で求められる光学性能と汎用性を提供します。
シングルズーム光学系：蛍光試料に最適化
MVX10は異なるアプローチを採用しています。そのシングルズーム光路は、ズーム範囲全体にわたって広い視野と高解像度を維持しつつ、光透過率を最大化します。蛍光イメージング専用に設計されており、研究者は大きな試料内の微弱な蛍光信号から、単一レベルの蛍光信号に至るまで観察することが可能です。
実体顕微鏡のライフサイエンス分野での応用
実体顕微鏡は、3次元視界、低倍率、および標本を操作するのに十分な作動距離を活用できる、幅広い生物学的な作業に対応しています。
解剖および顕微外科
解剖顕微鏡を使用することで、生理学、動物学、解剖学の実験室において、鉗子、プローブ、精密器具を使い続けながら、標本を直立した3D視点で観察できます。長い作動距離により、繊細な操作を行うための余裕が確保されます。また、オプションのチルト機能付きまたは人間工学に基づいた観察管は、顕微手術や長時間の解剖作業中にも、より自然な姿勢を維持するのに役立ちます。
発生生物学および胚発生学
実体顕微鏡を使用すれば、ゼブラフィッシュ、ショウジョウバエ、C. elegans などの生きた胚やモデル生物を、標本を平らに押しつぶすことなく観察、選別、追跡することができます。斜光照明や暗視野照明により、透明な標本のコントラストが向上します。蛍光観察や高度なコントラストが必要な場合は、SZX16 または SZX10 をお選びください。生物全体、組織、細胞レベルの遺伝子発現にわたる高効率なマクロ蛍光イメージングには、MVX10 をお選びください。
蛍光スクリーニングおよびイメージング
蛍光観察に対応した実体顕微鏡は、幅広い生物学的な用途におけるスクリーニングとイメージングをサポートします。 MVX10は、大型試料の蛍光イメージングと、単一のワークフロー内で個体全体、組織、および細胞レベルの遺伝子発現を可視化する柔軟性を兼ね備えています。SZX16およびSZX10は、ゼブラフィッシュ、ショウジョウバエ、C. elegansにおけるGFPおよびRFPを発現するレポーター系統のスクリーニング、胚全体の蛍光イメージング、および蛍光陽性試料の選別に対応しています。
昆虫学
実体顕微鏡は、昆虫学者に対し、外部形態の観察、体構造の比較、標本の選別、および精密な標本作成作業に必要な奥行き感覚と広い視野を提供します。研究者は、昆虫の全体像からより細かい特徴へと視点を移しながら、同定や操作を支援する三次元的な文脈を維持することができます。
植物学および植物研究
実体顕微鏡は、種子、根、花、葉、その他の植物構造を、平らな画像に圧縮することなく、低倍率で立体的に観察することを可能にします。SZX10のようなシステムは、広いズーム範囲を備えており、構造全体をスクリーニングした後、より細かい特徴を詳細に観察することができます。
組織および神経科学の試料調製
安定したステレオ視界により、研究者は組織の位置決め、電極の配置、解剖学的構造の露出、および高倍率イメージング前の試料の準備を行うことができます。長い作動距離により、器具を容易に操作できる一方で、広い視野により、対象領域と周囲の試料との位置関係が維持されます。下流工程のイメージングオプションについては、Evidentの幅広いライフサイエンス用顕微鏡製品ラインナップをご覧ください。
水生・海洋生物学
実体顕微鏡は、プランクトン、カイアシ類、幼生、その他の小型の海洋生物や淡水生物のスクリーニング、選別、同定を支援します。低倍率の3D視野は、選択した生物を高倍率イメージングに移行させる前に、混合試料の初期検査を行うのに最適です。 ナショナルジオグラフィックのシリーズ『Pole to Pole with Will Smith』に関するEvidentの記事で、SZX16システムが北極のプランクトンのスクリーニングにどのように活用されたかをご覧ください。
実体顕微鏡の産業用途
産業用実体顕微鏡は、奥行き感覚、広い被写界深度、および工具操作のための十分な作業スペースを兼ね備えているため、検査、組立、手直し、品質管理に実用的なツールです。
電子機器およびPCBの検査
電子機器の検査においては、PCB顕微鏡または回路基板用顕微鏡を使用することで、オペレーターははんだ接合部、コネクタ、配線、および小型部品に欠陥がないかを検査し、拡大表示下でリワークを行うことができます。ESD対策済みのSZX7、SZ61、およびSZ51の構成は、検査や組み立て作業中に静電気に敏感な電子機器を保護するのに役立ちます。自動化またはモニターベースのワークフローについては、検査および分析用のデジタル顕微鏡をご検討ください。
自動車部品および精密部品の検査
産業用実体顕微鏡を使用することで、検査担当者は、部品の3D視界を維持しながら、機械加工部品のバリ、表面状態、嵌合特性、および目に見える汚染物質を確認できます。用途には、燃料噴射ノズルの開口部やその他の微細な精密部品の検査が含まれます。
精密部品の組立
実体顕微鏡は、作業者が手や工具を使って作業する間も奥行きの情報を可視化することで、小型部品の配置、位置合わせ、接合、はんだ付けを支援します。十分な作動距離により部品周囲に余裕が生まれ、広い被写界深度により、組み立て工程のより広い範囲を視野に収めることができます。互換性のあるSZX顕微鏡用のSZX-AR1システムを使用すれば、複雑な手順に対して視野内での指示や遠隔ガイダンスを追加することができます。
金属および溶接部の検査
産業用実体顕微鏡は、低倍率の3Dビューを提供し、金属部品の表面欠陥、溶接状態、破断面、腐食、および加工痕の検査に役立ちます。より詳細な分析を行う前の初期検査や記録に有用です。研磨断面、微細組織、および高倍率での材料観察については、Evidentの金属組織顕微鏡をご検討ください。
清浄度および粒子分析
実体顕微鏡は、品質管理（QC）チームが部品やフィルターに目視可能な粒子汚染がないかスクリーニングし、互換性のあるカメラとソフトウェアを使用して粒子を記録または計数するのに役立ちます。正式な粒子分析には、専用の標準化されたワークフローが必要となる場合があるため、詳細なシステムオプションについては、Evidentの清浄度および粒子分析ソリューションをご覧ください。
宝石学および宝飾品の検査
宝石用顕微鏡は、工具を視野に入れつつ、宝石、爪、セッティング、刻印、ホールマークを検査するために必要な奥行き感覚を提供します。専用の宝石学用顕微鏡を使用することで、表面の特徴、内包物、および仕上げの品質を評価することが可能です。SZX7は、7:1のズーム倍率と、多様な試料に対応する幅広い照明および対物レンズの選択肢を兼ね備えています。
法科学検査
法科学顕微鏡検査では、低倍率のステレオ観察を用いて、試料の三次元的な文脈を保持したまま、微量証拠、繊維、疑わしい文書、工具痕、弾道証拠をスクリーニングします。ステレオ顕微鏡は、専門的な比較や分析手法を行う前の、非破壊検査、選別、および記録に特に有用です。法科学におけるこの光学顕微鏡の応用ノートをご覧ください。
カメラ、測定、および記録
実体顕微鏡は、デジタルカメラや用途特化型ソフトウェアと組み合わせることで、完全な記録用ワークステーションとして機能します。静止画や動画の撮影、モニターへのライブ映像表示、校正済みの測定、所見への注釈付けを行い、研究、検査、研修、または報告のための記録を保存できます。
顕微鏡用カメラ
Evident社のデジタル顕微鏡用カメラは、2つの接眼レンズの上にある3つ目の光学ポートである三眼ポートに取り付け、画像や動画の撮影、あるいは画面へのリアルタイム映像の投影が可能です。カメラ搭載のステレオ顕微鏡は、研究記録、学術論文の図版、グループでの閲覧、検査記録、およびチーム間のより明確なコミュニケーションを支援します。
MVX10 マクロズーム顕微鏡システムでは、高感度カメラを使用することで、微弱な蛍光信号の捕捉が可能になります。カメラの選定にあたっては、観察方法、必要な解像度、感度、フレームレート、およびソフトウェアのワークフローに合わせて行う必要があります。
測定およびレポート作成用ソフトウェア
ライフサイエンス研究において、cellSens™顕微鏡画像解析ソフトウェアは、さまざまな画像処理のニーズに合わせたパッケージで、画像取得、測定、注釈付け、処理、共有、およびレポート作成をサポートします。互換性のある実体顕微鏡およびカメラ構成と組み合わせて、生物学的資料の作成や分析に利用できます。
産業および材料分野のワークフローにおいて、画像解析・測定ソフトウェア「PRECiV™」は、画像取得、校正済みの画面上測定、注釈付け、解析、およびレポート作成を統合します。PRECiVソフトウェアを互換性のある実体顕微鏡およびデジタルカメラと組み合わせることで、検査結果の記録、特徴点の測定、拡張焦点画像やパノラマ画像の作成、および視覚的記録の維持が可能です。
実体顕微鏡のリソース
研究、検査、組立、品質保証における実体顕微鏡の活用に関する実践例、画像撮影のガイダンス、ワークフローのアイデアをご覧ください。
顕微鏡検査による品質保証チームの効率向上
See how a quality assurance team used an SZX10 stereo microscope to speed up routine material inspections, capture images for review, and communicate findings across internal teams and suppliers.
実体顕微鏡入門：透過光観察法
ある品質保証チームが、SZX10 実体顕微鏡を活用して、日常的な材料検査の迅速化、レビュー用画像の撮影、および社内チームやサプライヤーとの検査結果の共有をどのように実現したかをご覧ください。
